五个波导频段的频率范围为18 GHz至65 GHz
五种波导尺寸：WR-15、WR-19、WR-22、WR-28和WR-42
1.85mm、2.4mm和2.92mm同轴转接头可供选择
波导同轴转接头直角配置
电压驻波比低至1.29:1
插入损耗低至0.3dB

一件起发,当天发货！

K频段至V频段波导同轴转接头

零件编号

频
段

(GHz)

增益

谐波

(dBc)

饱和输出功率

（瓦特）

功率附加效率

(%)

TTL

控制

直流电源

(Volts/Amps)

产品

尺寸

长（英寸）X 宽（英寸）X 高（英寸）

连接器

类型

ECCN

零件编号

波导
类型

频
段

插入
损耗 (dB)

电压驻波比

法兰

连接器
类型

连接器
性别

ECCN

PE-W15CA001	WR-15	V频段	0.500	1.433	UG-385/U型	1.85mm	母头	EAR99

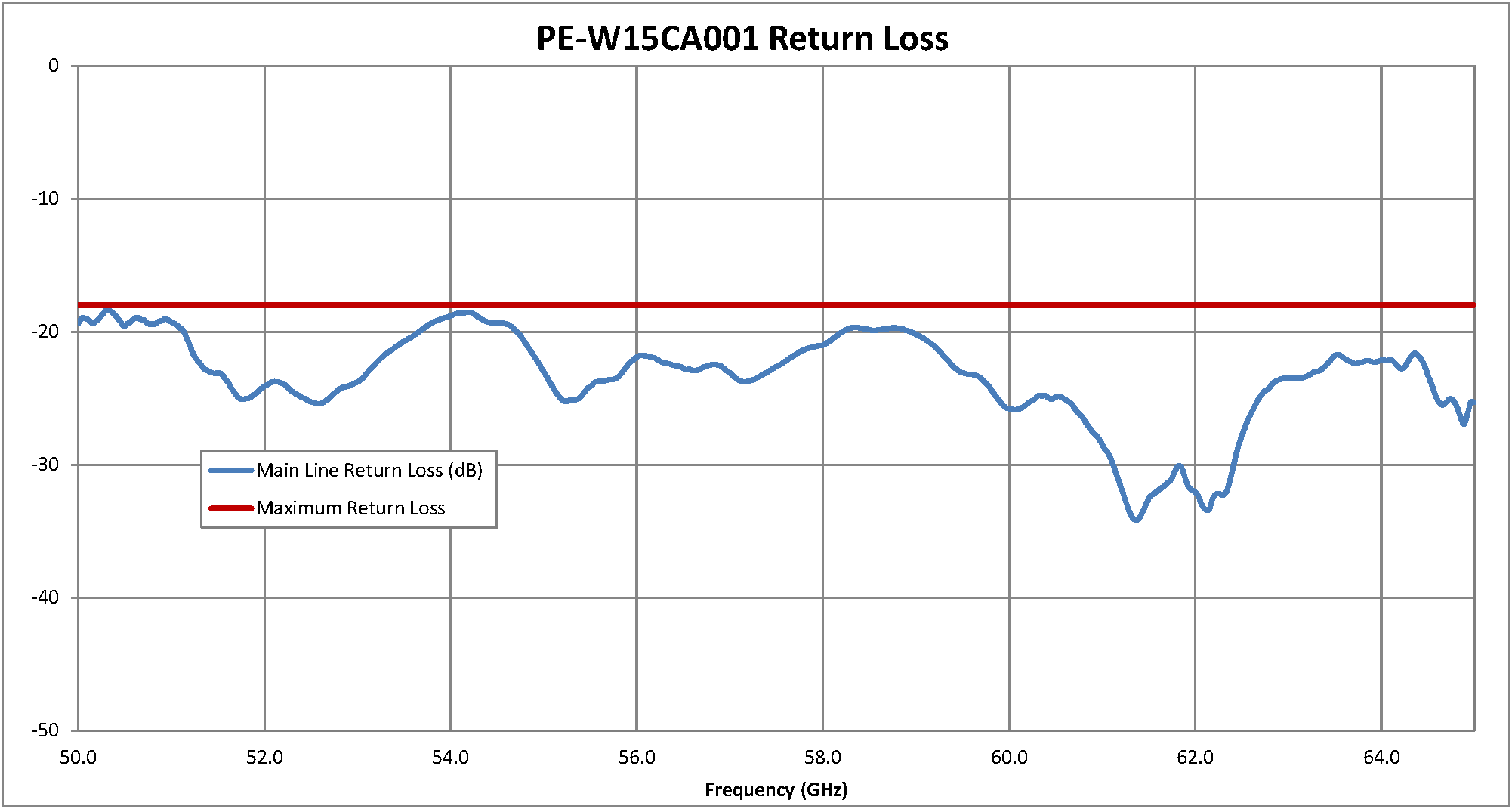

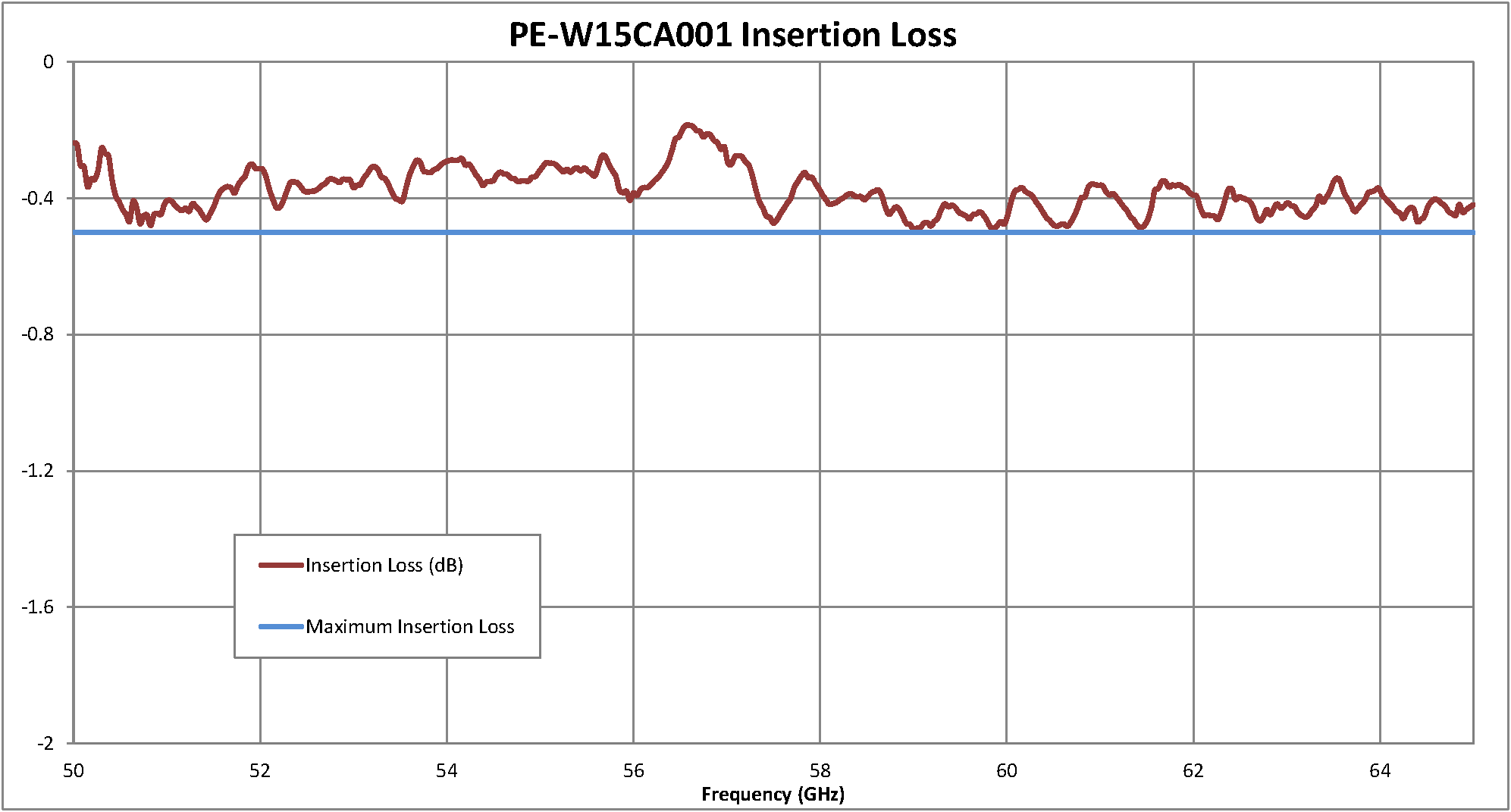

	PE-W15CA001典型性能数据

x

PE-W15CA002	WR-15	V频段	0.500	1.433	UG-385/U型	1.85mm	公头	EAR99

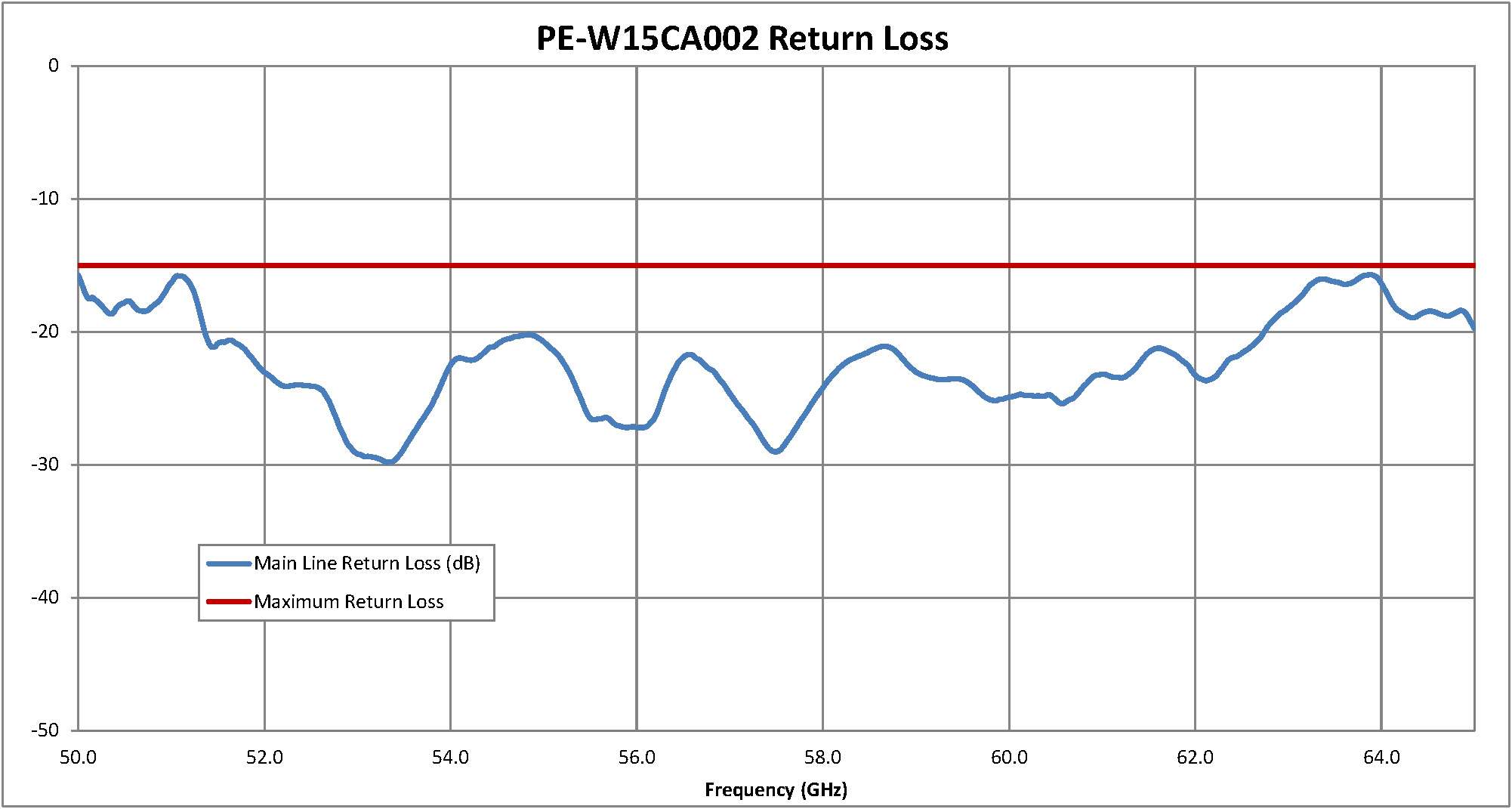

	PE-W15CA002典型性能数据

x

PE-W19CA001	WR-19	U频段	0.400	1.350	UG383/U型	1.85mm	母头	EAR99

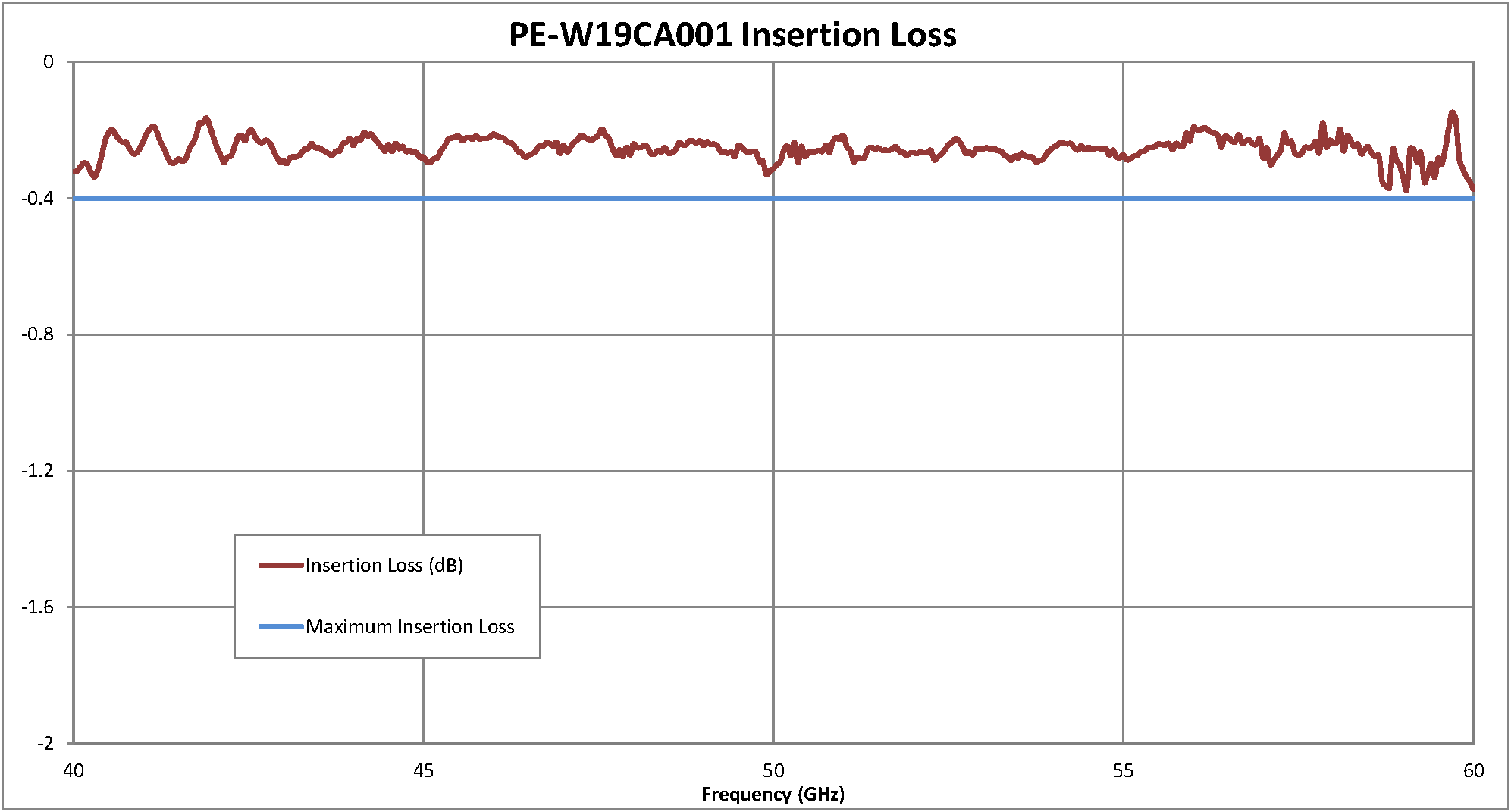

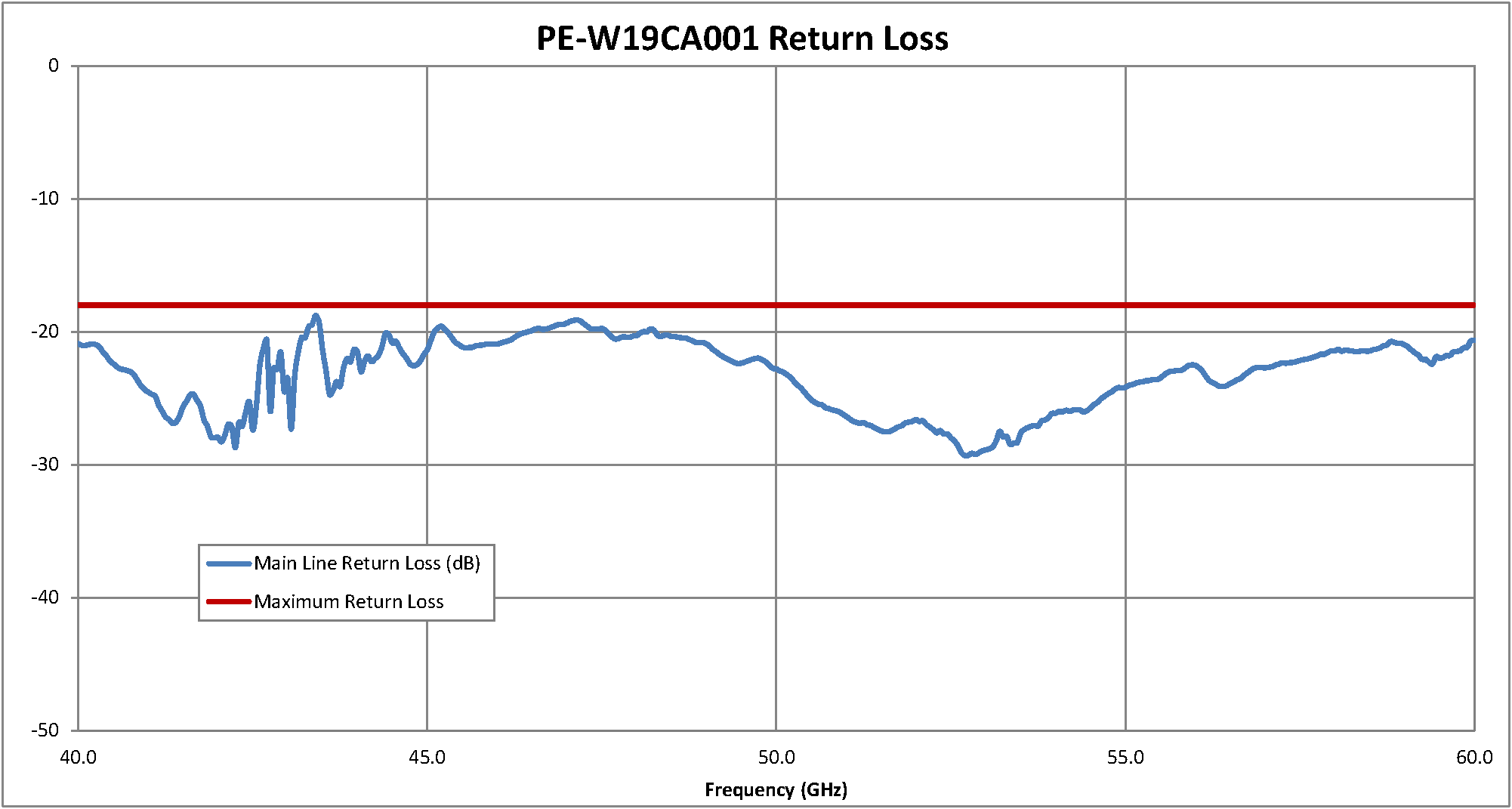

	PE-W19CA001典型性能数据

x

PE-W19CA002	WR-19	U频段	0.400	1.350	UG383/U型	1.85mm	公头	EAR99

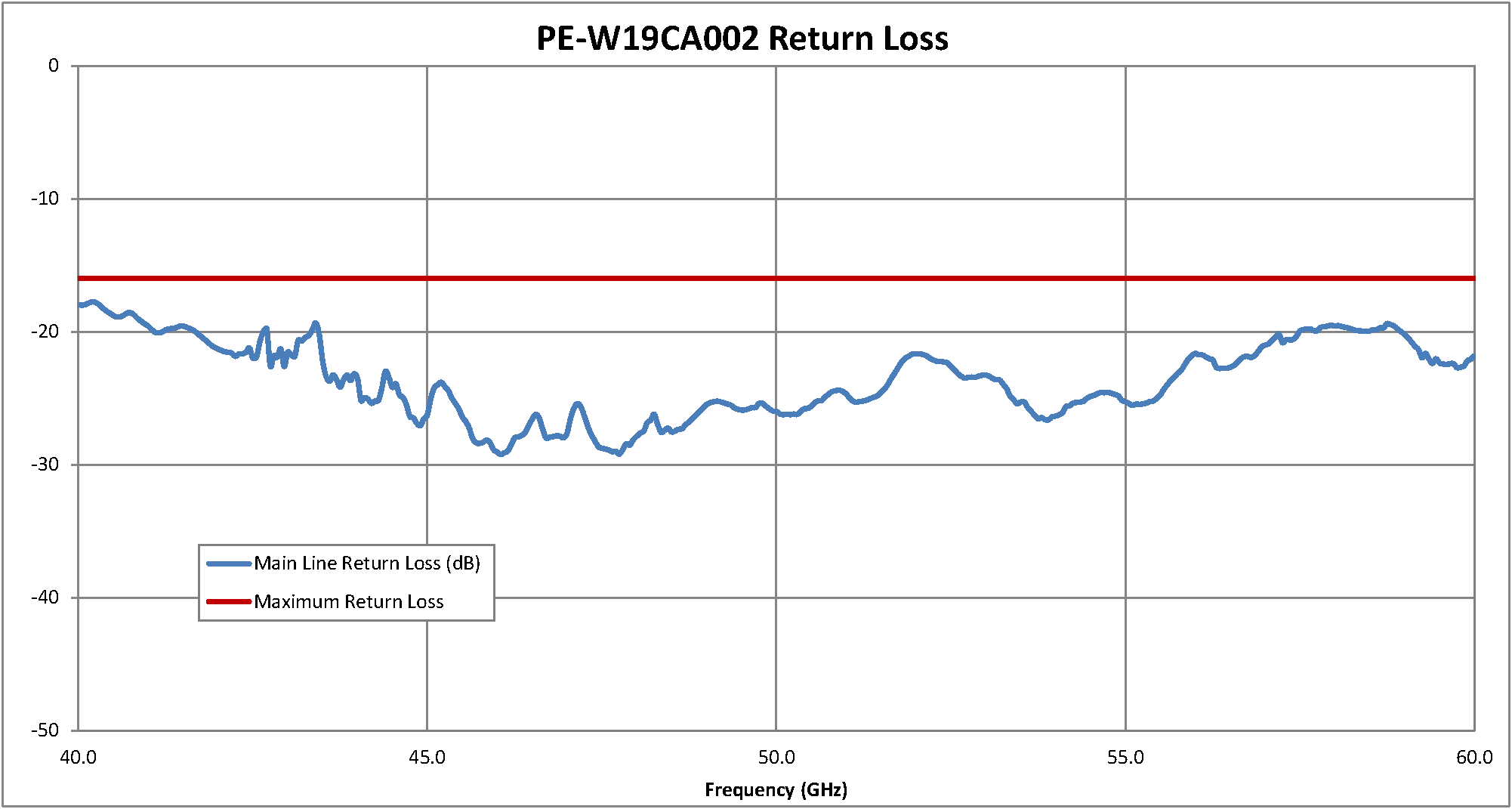

	PE-W19CA002典型性能数据

x

PE-W22CA001	WR-22	Q频段	0.400	1.288	UG-383/U型	2.4mm	母头	EAR99

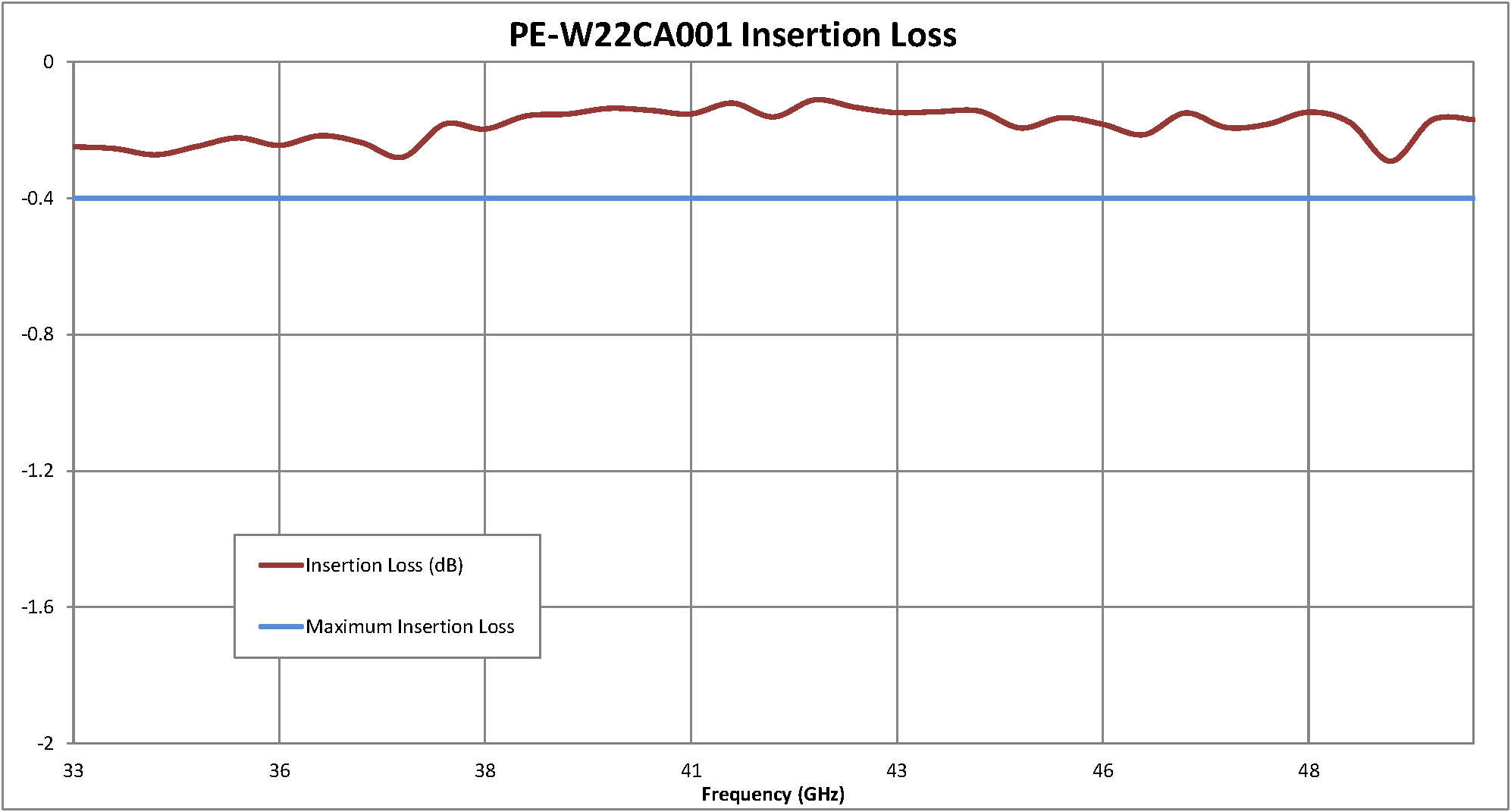

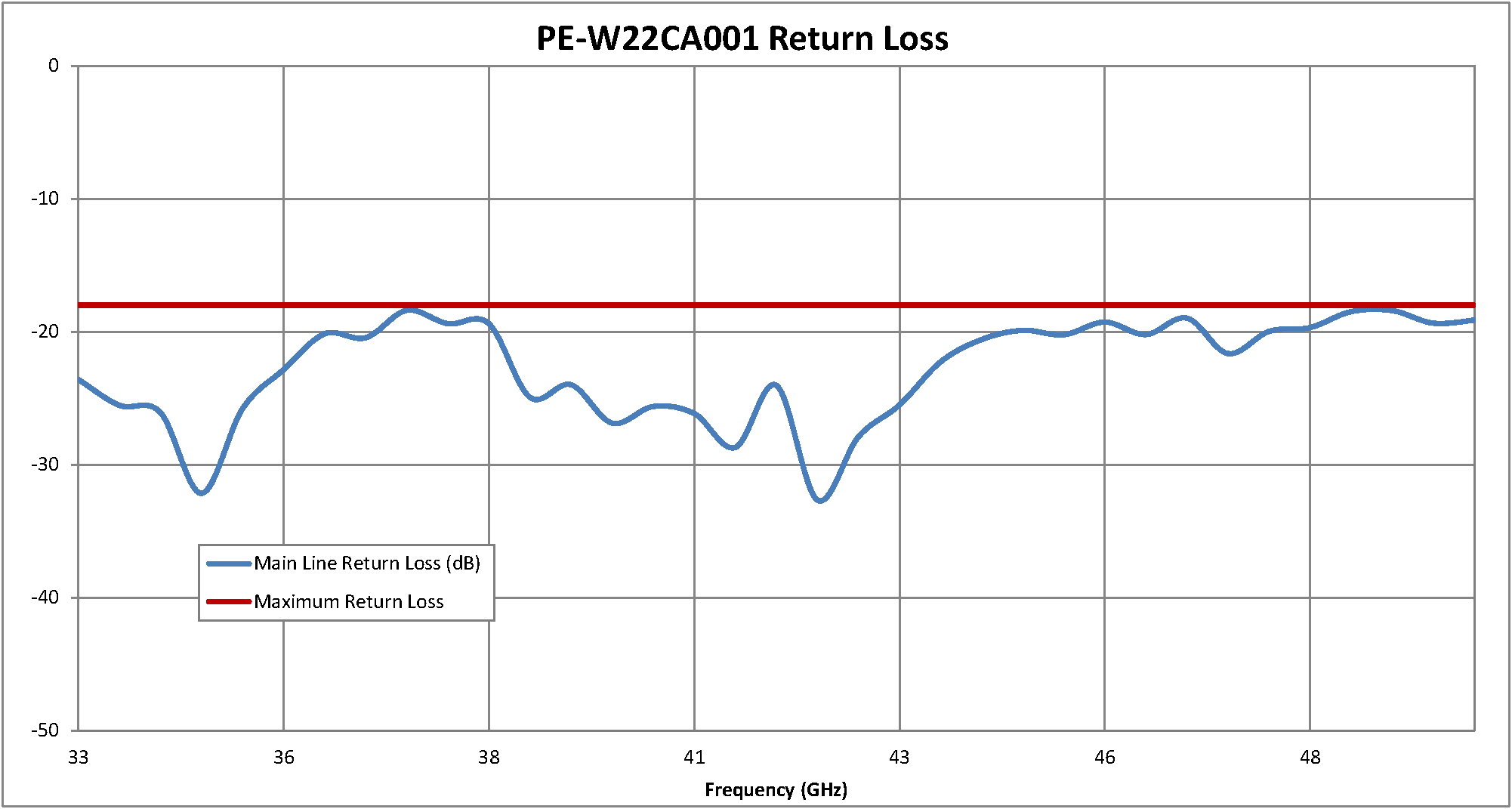

	PE-W22CA001典型性能数据

x

PE-W22CA002	WR-22	Q频段	0.400	1.288	UG-383/U型	2.4mm	公头	EAR99

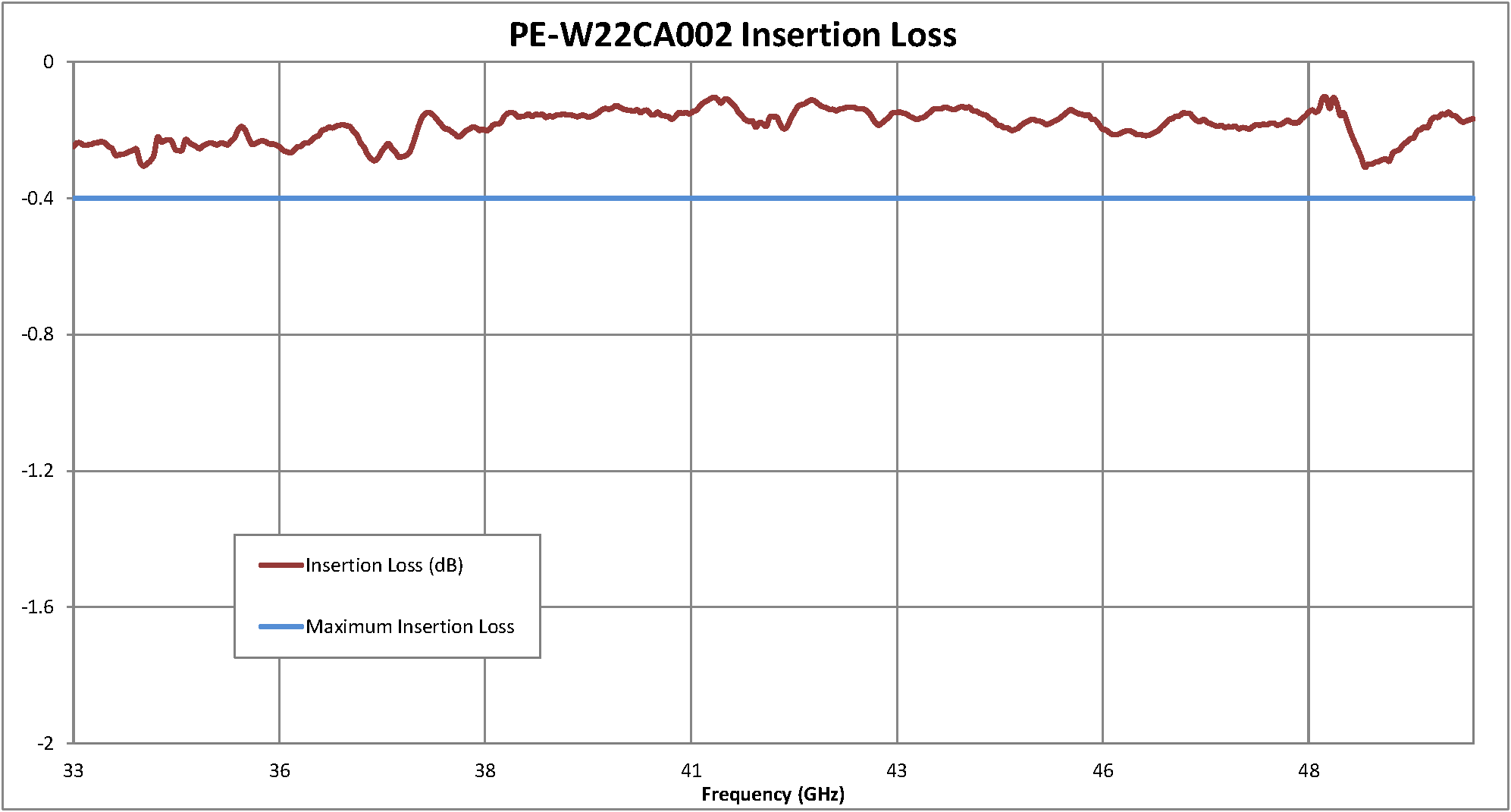

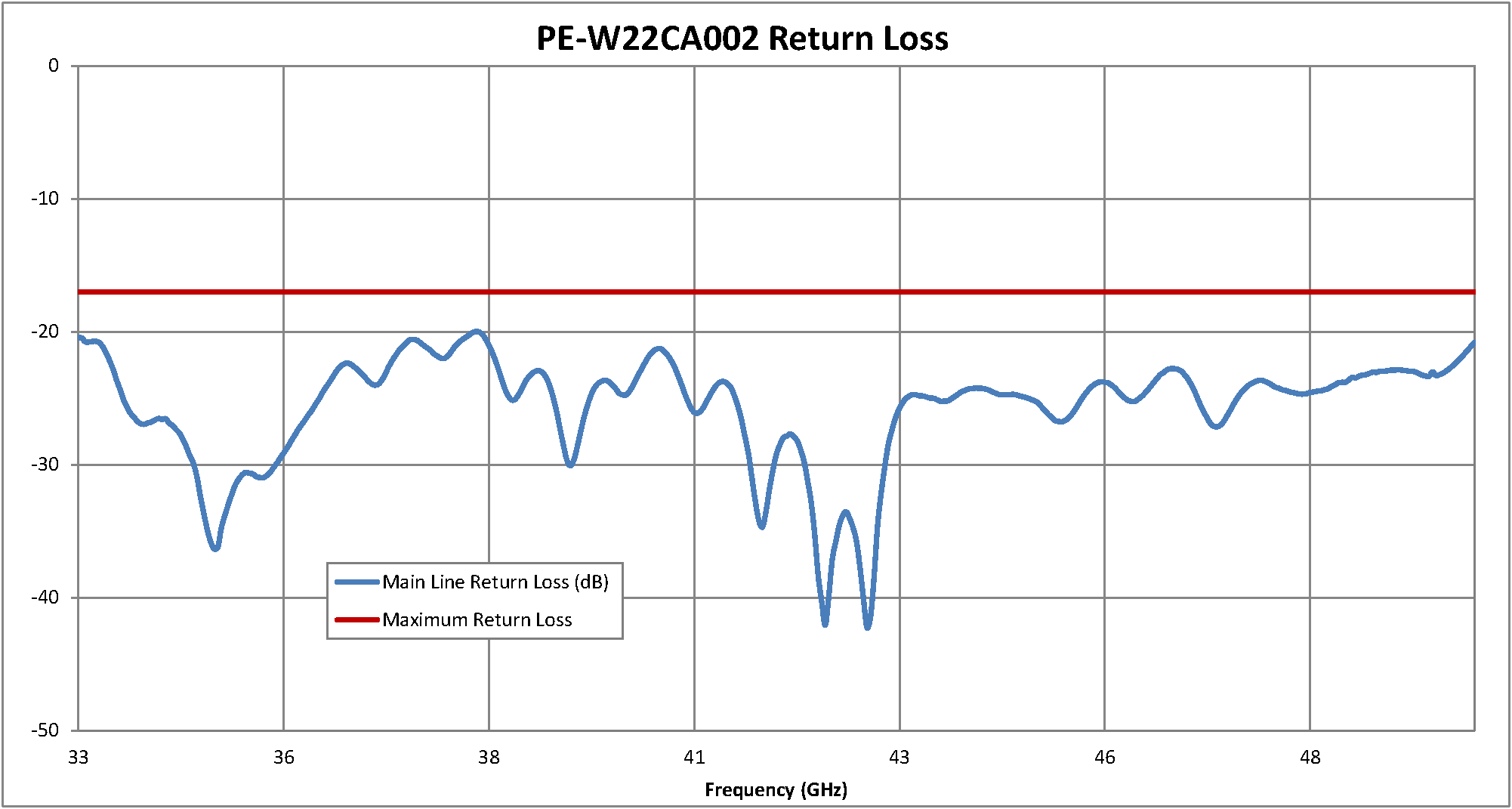

	PE-W22CA002典型性能数据

x

PE-W28CA001	WR-28	Ka频段	0.350	1.288	UG-599/U型	2.92mm	母头	EAR99

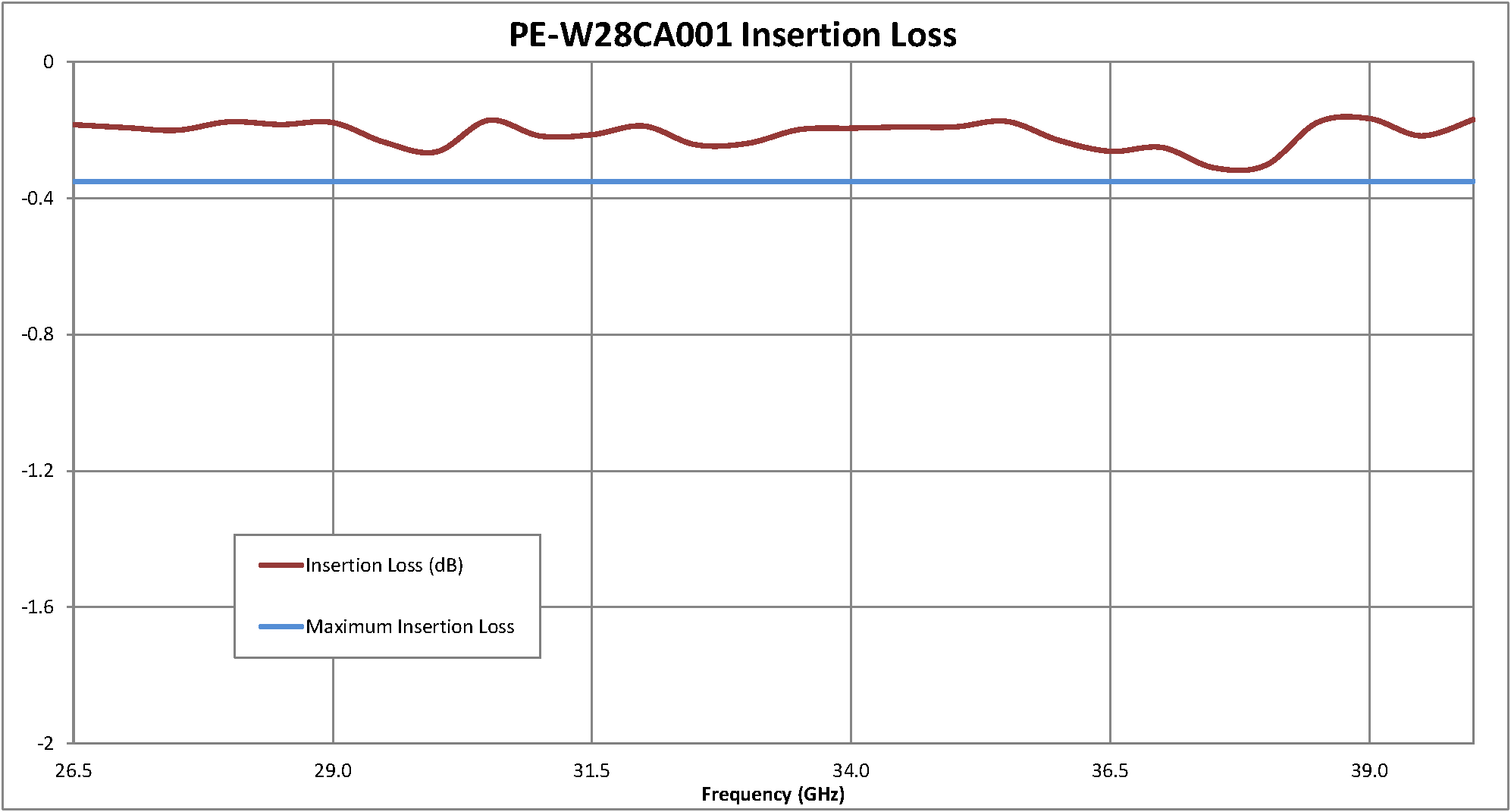

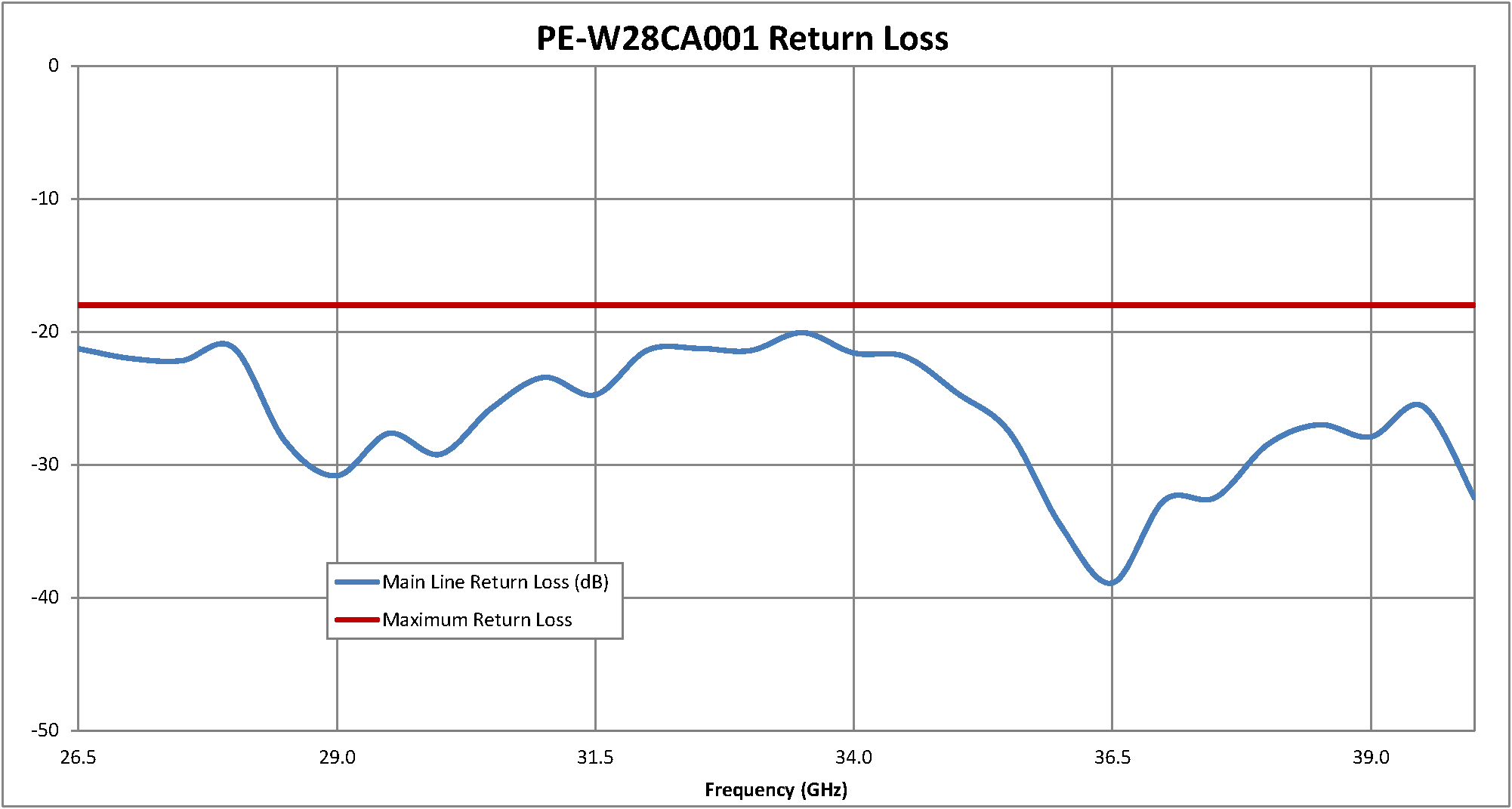

	PE-W28CA001典型性能数据

x

PE-W28CA002	WR-28	Ka频段	0.350	1.288	UG-599/U型	2.92mm	公头	EAR99

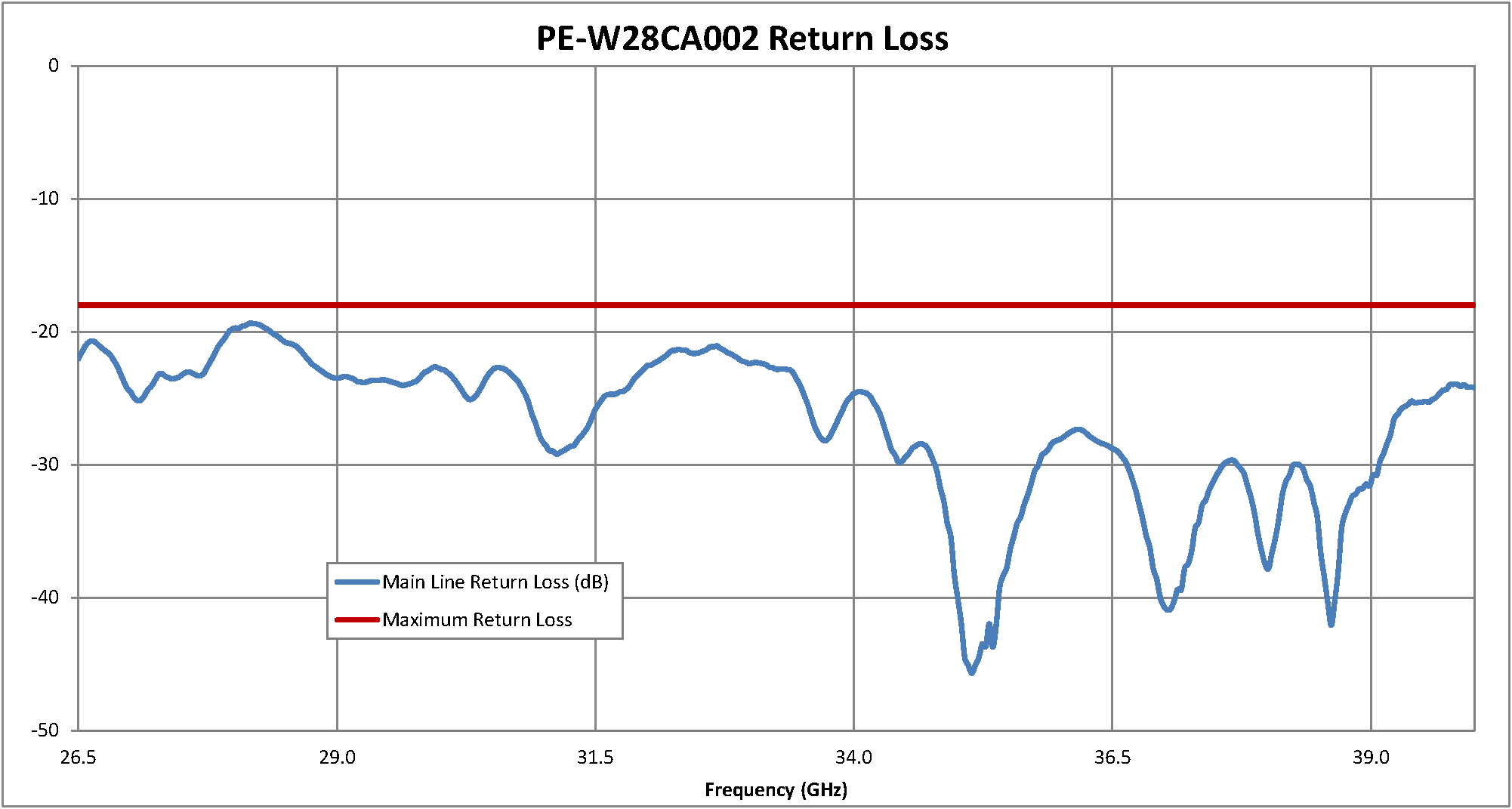

	PE-W28CA002典型性能数据

x

PE-W42CA001	WR-42	K频段	0.300	1.288	UG595/U型	2.92mm	母头	EAR99






	PE-W42CA001典型性能数据

x

PE-W42CA002	WR-42	K频段	0.300	1.288	UG595/U型	2.92mm	公头	EAR99

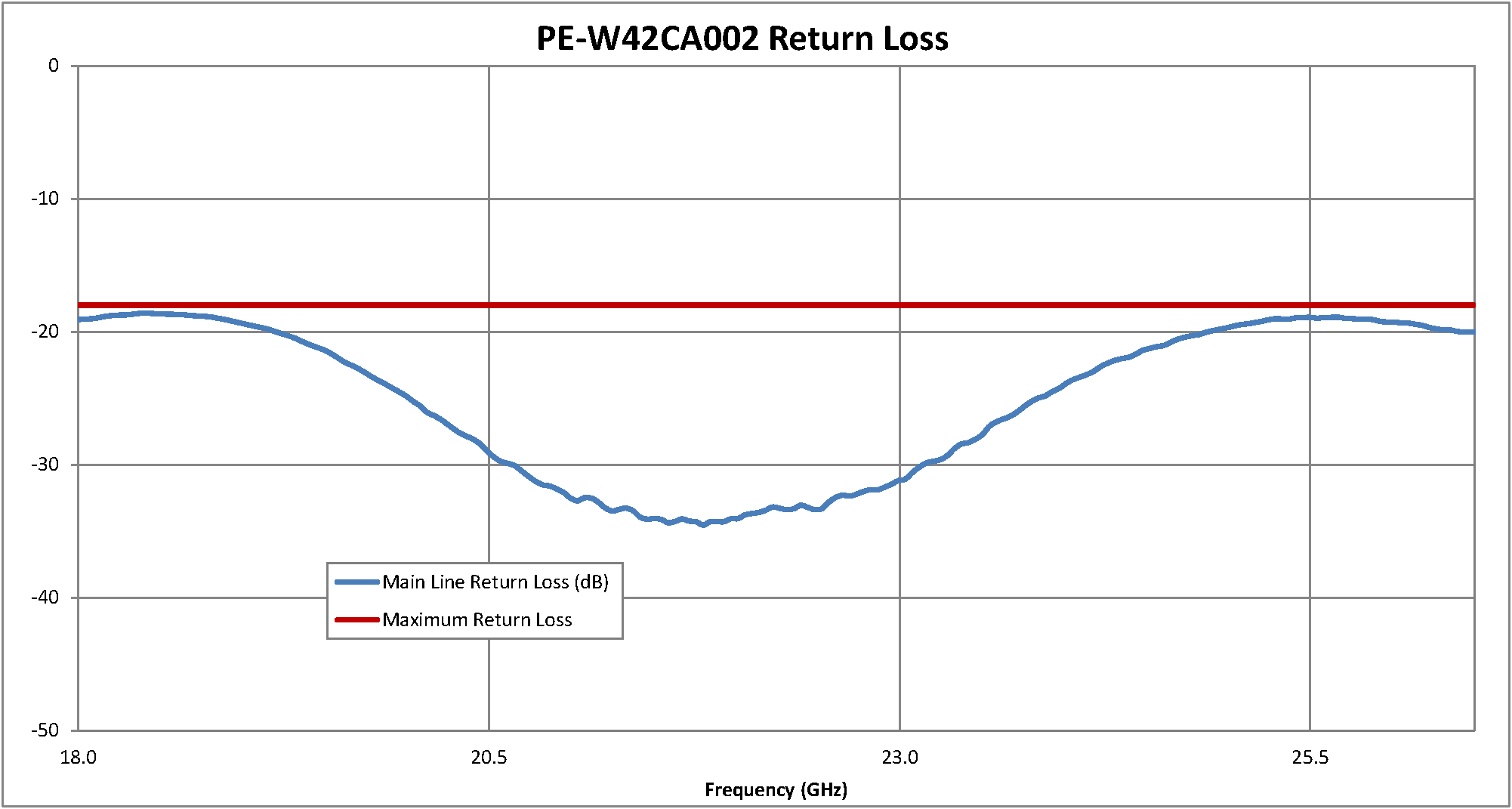

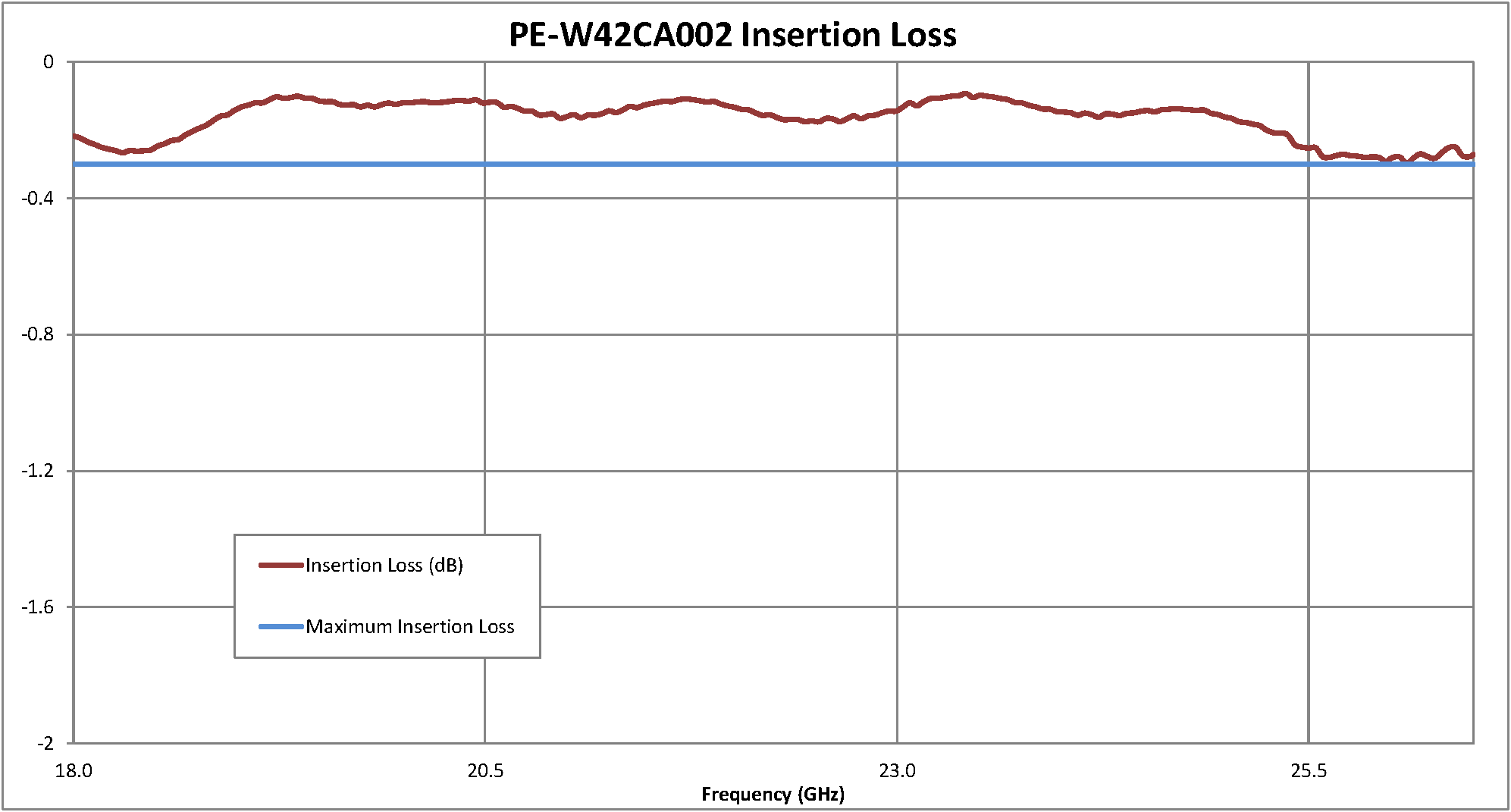

	PE-W42CA002典型性能数据

x

K频段至V频段波导同轴转接头

此波导同轴转接头系列的工作频率为18至65 GHz。只需要从同轴转换为波导或从波导转换为同轴，这些波导转接头可用于以下领域任何数量的应用，如卫星通信、无线通信、工业系统、测试系统以及测量系统与国防系统。

波导同轴转接头产品系列是对现有超过75种波导转接头产品组合的补充。该产品将整个产品系列延伸到毫米波频率范围，型号覆盖K频段（18至26.5 GHz）至V频段（50至65 GHz）。适用于这些新型号的同轴转接头波导尺寸包括WR-42、WR-28、WR-22、WR-19和WR-15。

这些同轴转波导转接头的电压驻波比低至1.29:1，性能非常出色。而且其插入损耗性能也低至0.3 dB。与Pasternack生产的其他40，000多种射频微波和毫米波元件一样，此波导同轴转接头系列均有现货。在此基础上，这些产品还可以当天购买，当天发货。

如果您想获得Pasternack产品的完整清单，请点击此处
