- LO和RF频率范围介于26.5至110 GHz之间
- IF频率范围为直流到 18 GHz
- 常用波导尺寸范围为 WR-28 到 WR-10
- 平衡配置在所有
Ka、Q、U、V、E、和W波段会表现出较低的变频损耗性能 - 毫米波混频器设计采用了高性能的GaAs束引线肖特基势垒二极管
- 紧凑而坚固的封装设计采用了集成波导端口
一件起发,当天发货！
▼ 点击以下链接获取更多详细信息
毫米波波导混频器
零件编号
频
段
(GHz)
增益
谐波
(dBc)
饱和输出功率
（瓦特）
功率附加效率
(%)
TTL
控制
直流电源
(Volts/Amps)
产品
尺寸
长（英寸）X 宽（英寸）X 高（英寸）
连接器
类型
ECCN
零件编号
频段
RF/LO频率
(GHz)
IF
频率
(GHz)
变频损耗
典型值 (dB)
最大
射频输入
功率 (dBm)
波导
接口
产品尺寸
长（英寸）X 宽（英寸）X 高（英寸）
ECCN
 |
 |

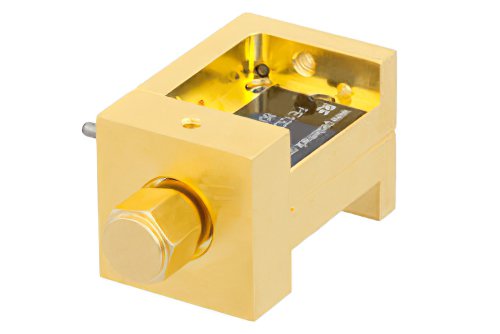

PE12D1000 | W |
75至110 |
DC ~18 |
9 |
+5 |
WR-10 |
1.40英寸 x 0.75英寸 x 0.75英寸 |
EAR99 |
 |
||||||||||
 |
|
|
||
 |
 |
|||
|
||||
|

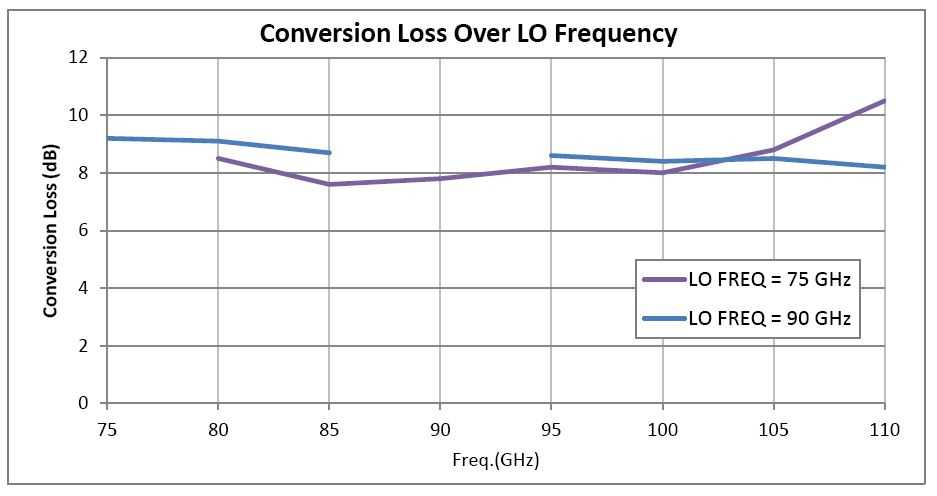

PE12D1000典型性能数据 | |
||
x
 |
|

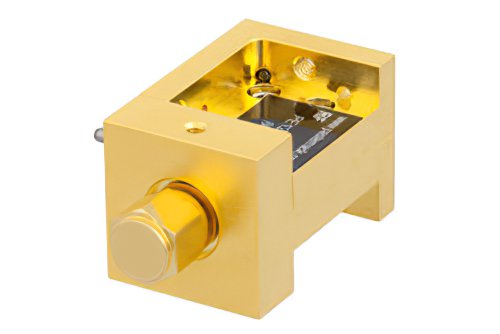

PE12D1001 | E |
60至90 |
DC ~18 |
8.5 |
+5 |
WR-12 |
1.40英寸 x 0.75英寸 x 0.75英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

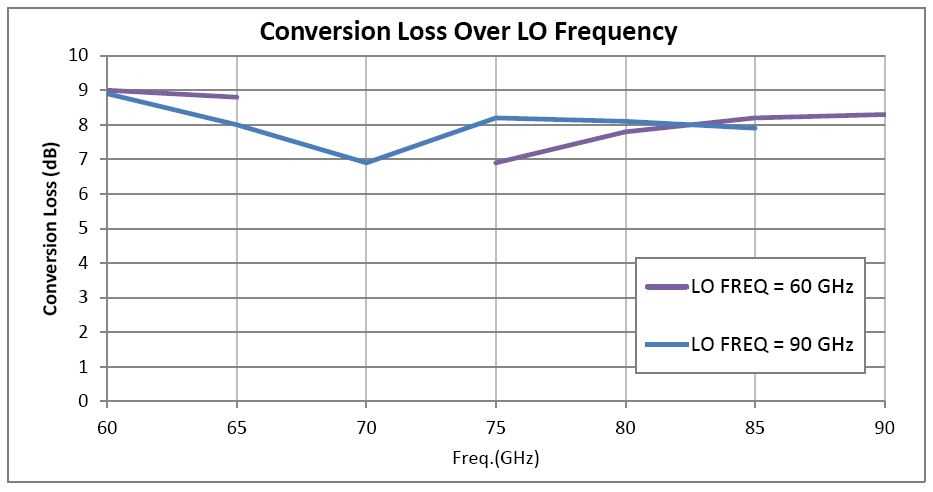

PE12D1001 典型性能参数 | |
||
x
 |
|

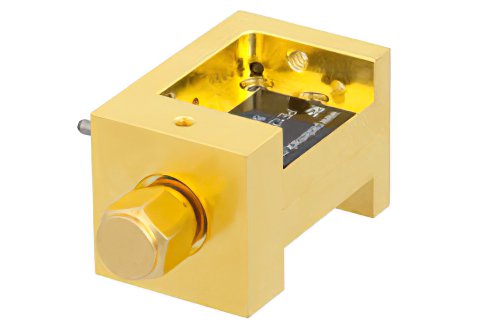

PE12D1002 | V |
50至75 |
DC ~18 |
8 |
+5 |
WR-15 |
1.40英寸 x 0.75英寸 x 0.75英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

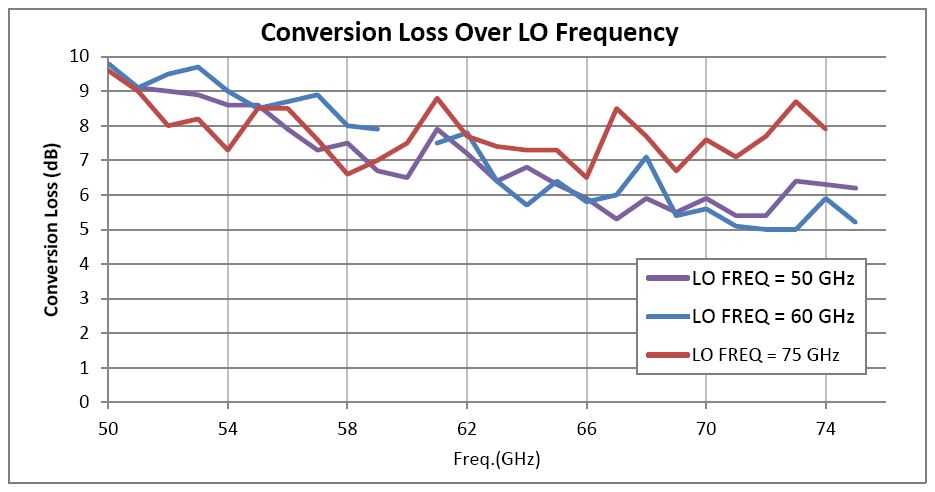

PE12D1002 典型性能参数 | |
||
x
 |
|

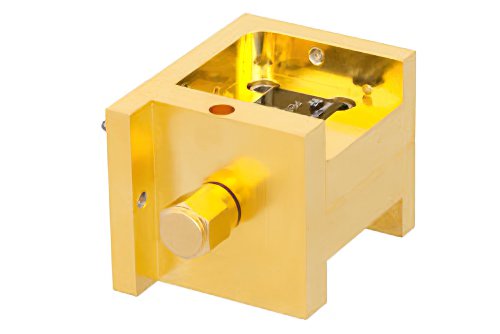

PE12D1003 | U |
40至60 |
DC ~18 |
7 |
+5 |
WR-19 |
1.50英寸 x 1.13英寸 x 1.13英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

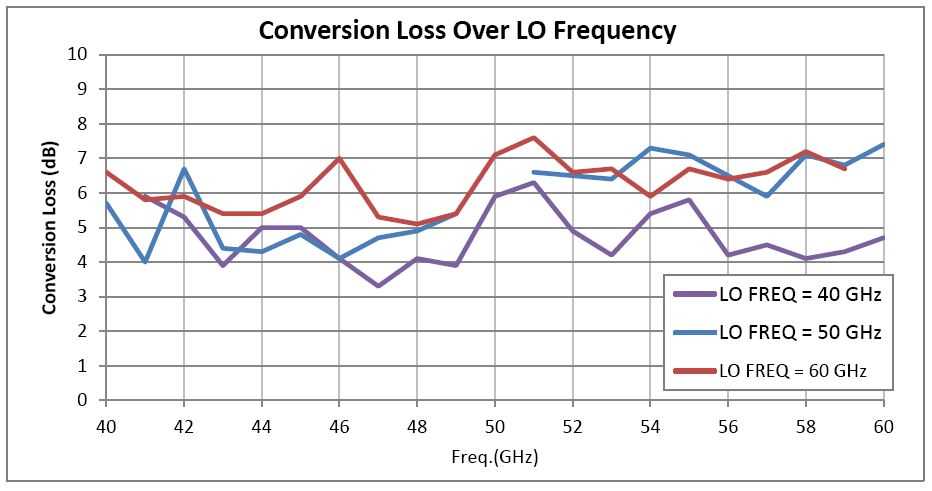

PE12D1003 典型性能参数 | |
||
x
 |
|
PE12D1004 | Q |
33至50 |
DC ~18 |
6.5 |
+5 |
WR-22 |
1.50英寸 x 1.13英寸 x 1.13英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

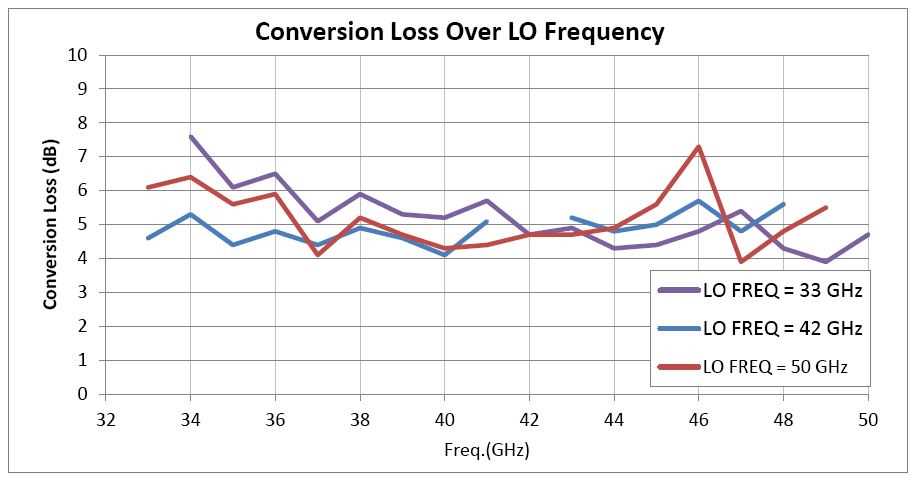

PE12D1004 典型性能参数 | |
||
x
 |
|

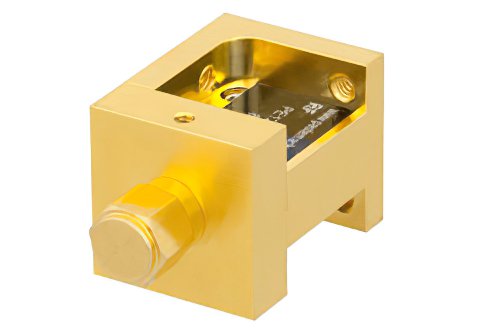

PE12D1005 | Ka |
26.5~40 |
DC ~18 |
6 |
+5 |
WR-28 |
1.24英寸 x 0.75英寸 x 0.75英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|
PE12D1005 典型性能参数 | |
||
x
 |
|

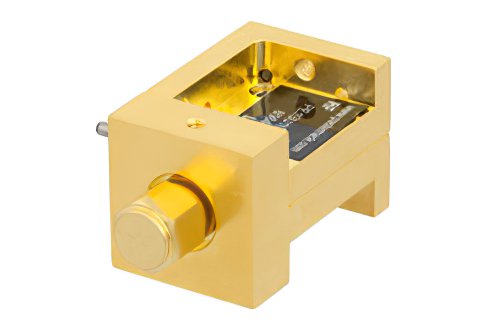

PE13U1000 | W |
75至110 |
DC ~18 |
9 |
+5 |
WR-10 |
1.40英寸 x 0.75英寸 x 0.75英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

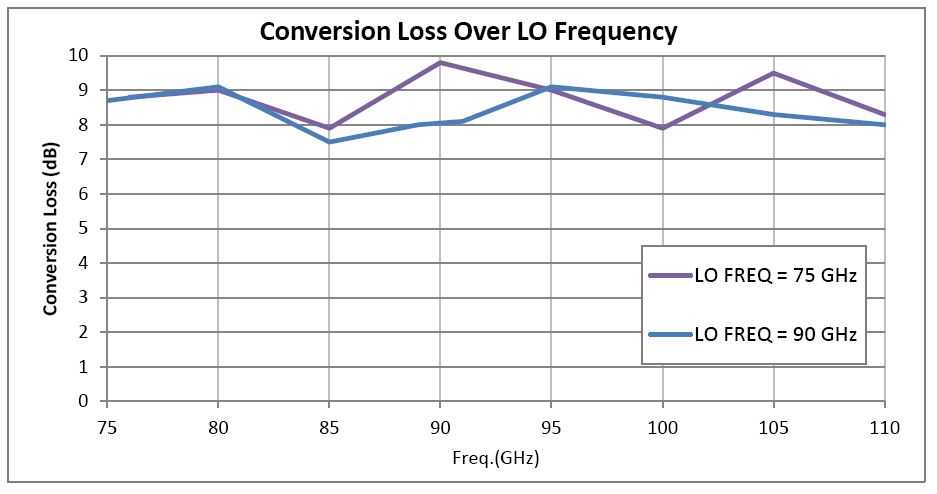

PE13U1000 典型性能参数 | |
||
x
 |
|

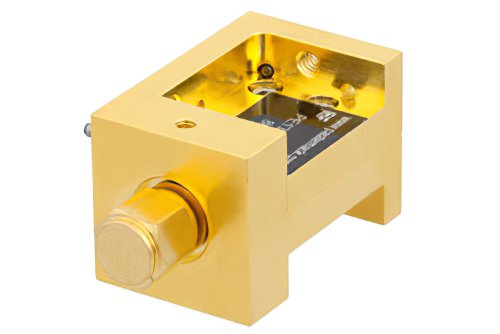

PE13U1001 | E |
60至90 |
DC ~18 |
8.5 |
+5 |
WR-12 |
1.40英寸 x 0.75英寸 x 0.75英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

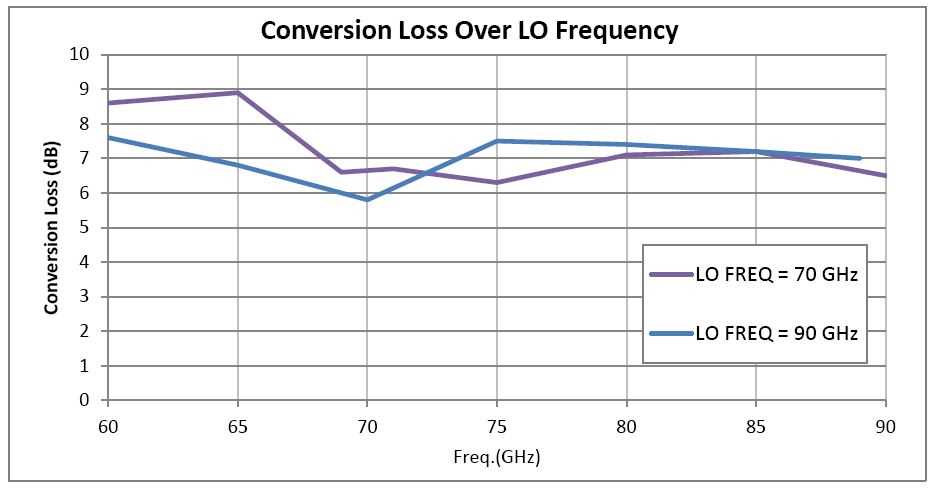

PE13U1001 典型性能参数 | |
||
x
 |
|

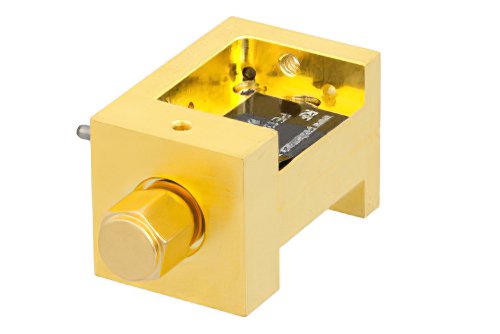

PE13U1002 | V |
50至75 |
DC ~18 |
8 |
+5 |
WR-15 |
1.40英寸 x 0.75英寸 x 0.75英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

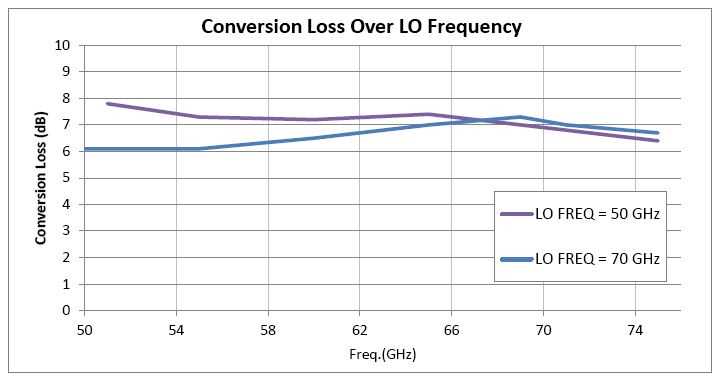

PE13U1002 典型性能参数 | |
||
x
 |
|

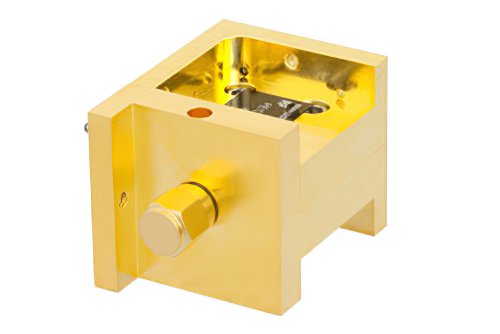

PE13U1003 | U |
40至60 |
DC ~18 |
7 |
+5 |
WR-19 |
1.50英寸 x 1.13英寸 x 1.13英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

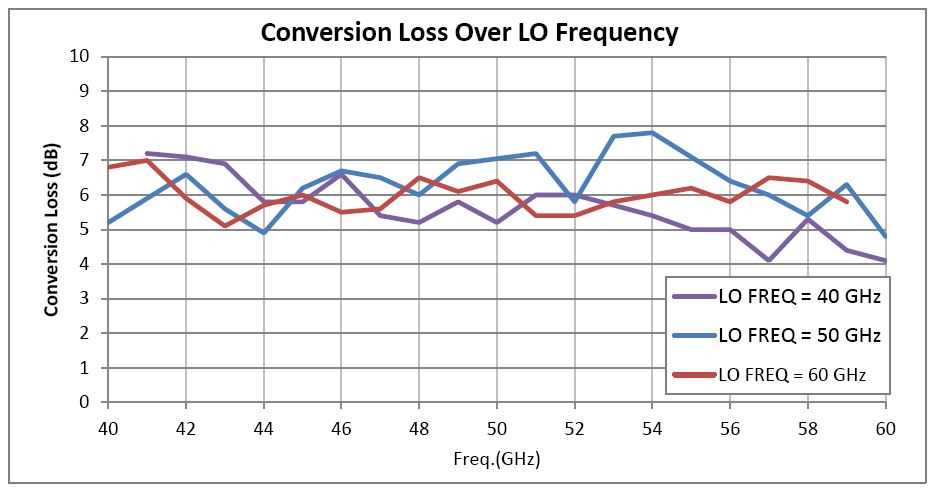

PE13U1003 典型性能参数 | |
||
x
 |
|
PE13U1004 | Q |
33至50 |
DC ~18 |
6.5 |
+5 |
WR-22 |
1.50英寸 x 1.13英寸 x 1.13英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

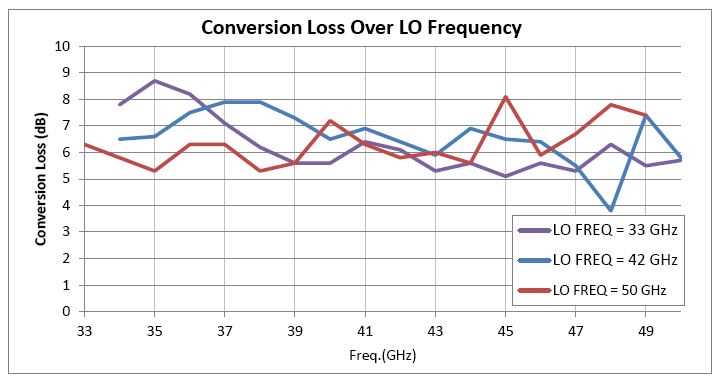

PE13U1004 典型性能参数 | |
||
x
 |
|

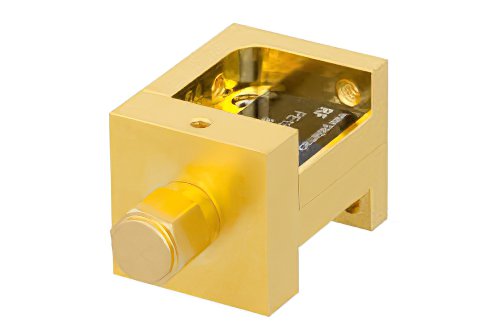

PE13U1005 | Ka |
26.5~40 |
DC ~18 |
6 |
+5 |
WR-28 |
1.24英寸 x 0.75英寸 x 0.75英寸 |
EAR99 |
|
||||||||||
|
|
|
||
 |
 |
|||
|
||||
|

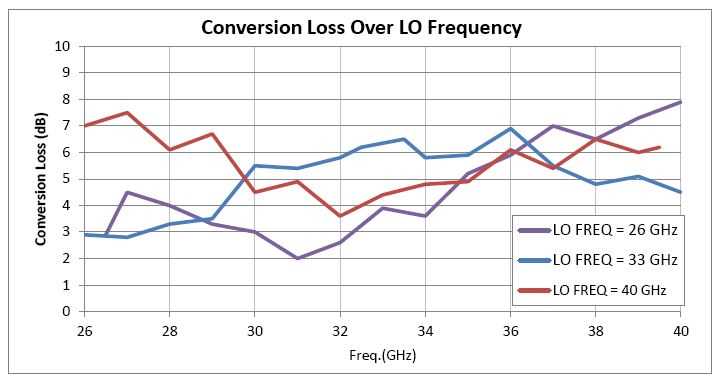

PE13U1005 典型性能参数 | |
||
x
毫米波波导混频器
Pasternack 全新的毫米波 (mm-wave) 波导混频器系列有六种下变频和六种上变频型号， 覆盖所有Ka、Q、U、V、E和W频段。波导混频器 设计在平衡配置下采用了高性能的GaAs束引线肖特基势垒二极管， 该配置要求采用+13 dBm LO驱动器并显示较低水平的变频损耗。
这些波导混频器元件也称为波导转换器，是毫米波接收器的关键构件， 用于将极高频信号降频转换为可使用的射频频率， 从而经济高效地进行信号处理。它们非常适用于测试和测量应用， 能够将信号转换为可使用现有设备进行测量的频率水平。同样，这些 波导混频器也可用于高效地将射频信号上变频转换为毫米波频率， 用于点对点无线电和毫米波雷达应用。
波导混频器产品系列可在以下频率范围内工作：RF和LO频段范围介于26.5至110 GHz， IF频率为直流至18 GHz。根据产品型号，变频损耗范围通常为6至9 dB， RF至LO隔离通常为20 dB。最大RF输入功率为+5 dBm， 额定工作温度范围为0°C至+50°C。坚固的镀金封装设计 散热稳定、可靠耐用且外形紧凑，集成的波导尺寸为 WR-28 至 WR-10。与所有其他40,000多个射频微波和毫米波原件一样， 这些波导混频器均有现货且可以当天发货。
