产品图片
零件编号
长度
（英寸）
波导
尺寸
法兰
最小频率
(GHz)
最大频率
(GHz)
电压驻波比
典型值
插入损耗
典型值
(dB)
- 10个波导频段的频率范围为5.85 GHz至50 GHz（WR-137 至 WR-22）
- 长度6英寸至36英寸不等
- 柔性/可扭曲氯丁橡胶套管
- 电压驻波比低至1.05:1
- 插入损耗低至0.07 dB
一件起发,当天发货！

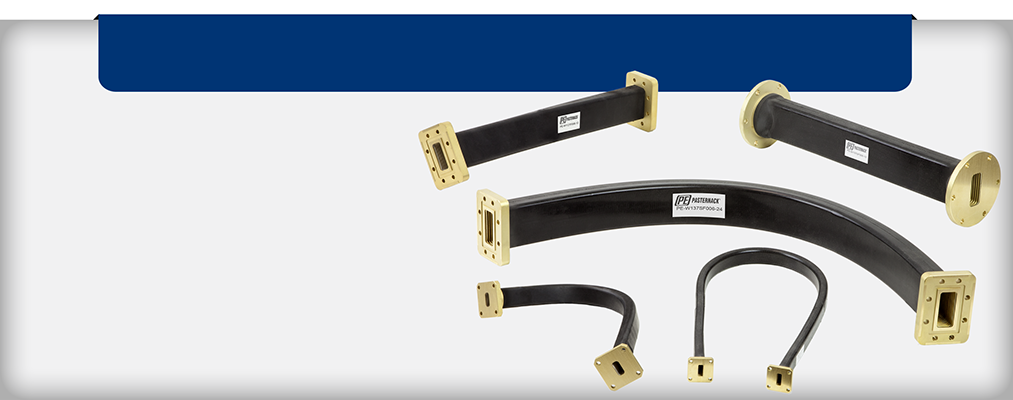

软波导，最高工作频率可达40 GHz
点击下方链接了解更多产品详细信息▼
产品图片
零件编号
长度
（英寸）
波导
尺寸
法兰
最小频率
(GHz)
最大频率
(GHz)
电压驻波比
典型值
插入损耗
典型值
(dB)
| PE-W28TF005-12 | 12 |
WR-28 |
UG-599/U |
26.5 |
40 |
1.30 |
0.60 |
| PE-W28TF005-24 | 24 |
WR-28 |
UG-599/U |
26.5 |
40 |
1.30 |
1.20 |
| PE-W28TF005-36 | 36 |
WR-28 |
UG-599/U |
26.5 |
40 |
1.30 |
1.80 |
WR-28 | UG-599/U | 40 GHz
| PE-W34TF005-12 | 12 |
WR-34 |
UG-1530/U |
22 |
33 |
1.22 |
0.50 |
| PE-W34TF005-24 | 24 |
WR-34 |
UG-1530/U |
22 |
33 |
1.22 |
1.00 |
| PE-W34TF005-36 | 36 |
WR-34 |
UG-1530/U |
22 |
33 |
1.22 |
1.50 |
WR-34 | UG-1530/U | 33 GHz
| PE-W42TF005-12 | 12 |
WR-42 |
UG-595/U |
18 |
26.5 |
1.30 |
0.35 |
| PE-W42TF005-24 | 24 |
WR-42 |
UG-595/U |
18 |
26.5 |
1.30 |
0.70 |
| PE-W42TF005-36 | 36 |
WR-42 |
UG-595/U |
18 |
26.5 |
1.35 |
1.05 |
WR-42 | UG-595/U | 26.5 GHz
| PE-W51TF005-12 | 12 |
WR-51 |
方盖 |
15 |
22 |
1.15 |
0.55 |
| PE-W51TF005-24 | 24 |
WR-51 |
方盖 |
15 |
22 |
1.15 |
1.10 |
| PE-W51TF005-36 | 36 |
WR-51 |
方盖 |
15 |
22 |
1.15 |
1.65 |
WR-51 | 方盖 | 22 GHz
| PE-W62TF005-12 | 12 |
WR-62 |
UG-1665/U |
12.4 |
18 |
1.10 |
0.28 |
| PE-W62TF005-24 | 24 |
WR-62 |
UG-1665/U |
12.4 |
18 |
1.10 |
0.56 |
| PE-W62TF005-36 | 36 |
WR-62 |
UG-1665/U |
12.4 |
18 |
1.10 |
0.84 |
WR-62 | UG-1665/U | 18 GHz
| PE-W75TF005-12 | 12 |
WR-75 |
方盖 |
10 |
15 |
1.10 |
0.18 |
| PE-W75TF005-24 | 24 |
WR-75 |
方盖 |
10 |
15 |
1.10 |
0.36 |
| PE-W75TF005-36 | 36 |
WR-75 |
方盖 |
10 |
15 |
1.10 |
0.54 |
WR-75 | 方盖 | 15 GHz
| PE-W90TF005-12 | 12 |
WR-90 |
UG-39/U |
8.2 |
12.4 |
1.10 |
0.15 |
| PE-W90TF005-24 | 24 |
WR-90 |
UG-39/U |
8.2 |
12.4 |
1.10 |
0.36 |
| PE-W90TF005-36 | 36 |
WR-90 |
UG-39/U |
8.2 |
12.4 |
1.10 |
0.45 |
WR-90 | UG-39/U | 12.4 GHz
| PE-W90TF006-12 | 12 |
WR-90 |
CPR-90G |
8.2 |
12.4 |
1.07 |
0.15 |
| PE-W90TF006-24 | 24 |
WR-90 |
CPR-90G |
8.2 |
12.4 |
1.07 |
0.30 |
| PE-W90TF006-36 | 36 |
WR-90 |
CPR-90G |
8.2 |
12.4 |
1.07 |
0.45 |
WR-90 | CPR-90 | 12.4 GHz
| PE-W112TF005-12 | 12 |
WR-112 |
UG-51/U |
7.05 |
10 |
1.30 |
0.12 |
| PE-W112TF005-24 | 24 |
WR-112 |
UG-51/U |
7.05 |
10 |
1.07 |
0.24 |
| PE-W112TF005-36 | 36 |
WR-112 |
UG-51/U |
7.05 |
10 |
1.07 |
0.36 |
WR-112 | UG-51/U | 10 GHz
| PE-W112TF006-12 | 12 |
WR-112 |
CPR-112G |
7.05 |
10 |
1.07 |
0.12 |
| PE-W112TF006-24 | 24 |
WR-112 |
CPR-112G |
7.05 |
10 |
1.07 |
0.24 |
| PE-W112TF006-36 | 36 |
WR-112 |
CPR-112G |
7.05 |
10 |
1.07 |
0.36 |
WR-112 | CPR-112G | 10 GHz
| PE-W137TF005-12 | 12 |
WR-137 |
UG-344/U |
5.85 |
8.2 |
1.05 |
0.07 |
| PE-W137TF005-24 | 24 |
WR-137 |
UG-344/U |
5.85 |
8.2 |
1.05 |
0.14 |
| PE-W137TF005-36 | 36 |
WR-137 |
UG-344/U |
5.85 |
8.2 |
1.05 |
0.18 |
WR-137 | UG-344/U | 8.2 GHz
| PE-W137TF006-12 | 12 |
WR-137 |
CPR-137G |
5.85 |
8.2 |
1.05 |
0.07 |
| PE-W137TF006-24 | 24 |
WR-137 |
CPR-137G |
5.85 |
8.2 |
1.05 |
0.14 |
| PE-W137TF006-36 | 36 |
WR-137 |
CPR-137G |
5.85 |
8.2 |
1.05 |
0.21 |
WR-137 | CPR-137G | 8.2 GHz
软波导
Pasternack 全新软波导产品在传统刚性波导部分无法完美进行对齐的波导系统中充当可塑导管。软波导部分可轻松弯折、扭曲以适应波导系统中的各种错位，因此通常是测试实验室或原型设计的理想解决方案。软波导（也称“flexguide”）采用螺旋缠绕的镀银黄铜条，环绕着柔性、可扭曲而耐用的氯丁橡胶套管。软波导末端采用黄铜法兰端接，提供九种波导尺寸和多种法兰样式及“扭曲”类别。软/扭波导的电压驻波比典型值范围为1.05:1至1.35:1，具体取决于波导尺寸和频率，其插入损耗性能与典型值水平相似，低至0.07 dB。此类波导可在E和H平面中弯折，有些产品还可扭曲。低频版本的软波导可提供UG和CPR型法兰版本。
如果您想获得Pasternack产品的完整清单，请点击此处
