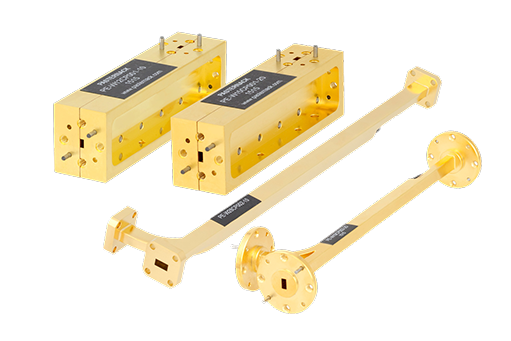

波导耦合器
- 波导尺寸覆盖 WR-42 至 WR-10
- 18 Ghz至110 Ghz的七个频段（K、Ka、Q、U、V、E、W）频率范围
- 提供标准波导和分块波导耦合器
- 波导耦合器可提供E面弯和H面弯配置
- 多孔设计是功率反射测量的最佳之选
- 提供10 dB和20 dB耦合值
- 高方向性：30 dB典型值
一件起发,当天发货！
零件编号
波导
尺寸
频率
范围
(GHz)
频率
频段
插入
损耗
(dB)
电压驻波比
耦合
(dB)
方向性
耦合
平面
法兰
 |
 |
PE-W10CP001-10 | WR-10 |
75-110 |
W波段 |
1.4 |
1.2:1 |
10.00 |
30.00 |
H平面 |
UG-387/U-Mod |
 |
|||||||||||
 |
 |
||
 |
 |
||

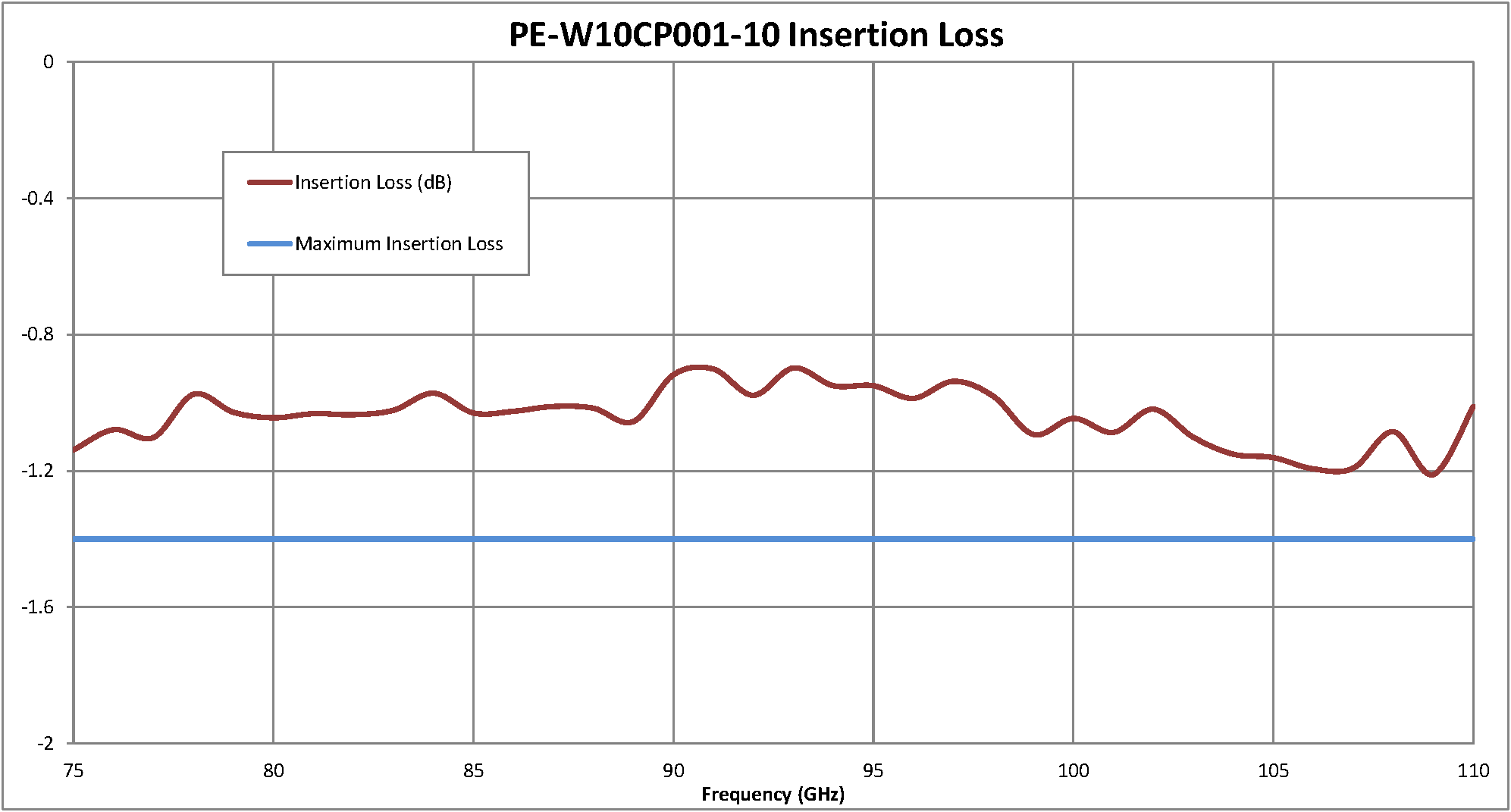

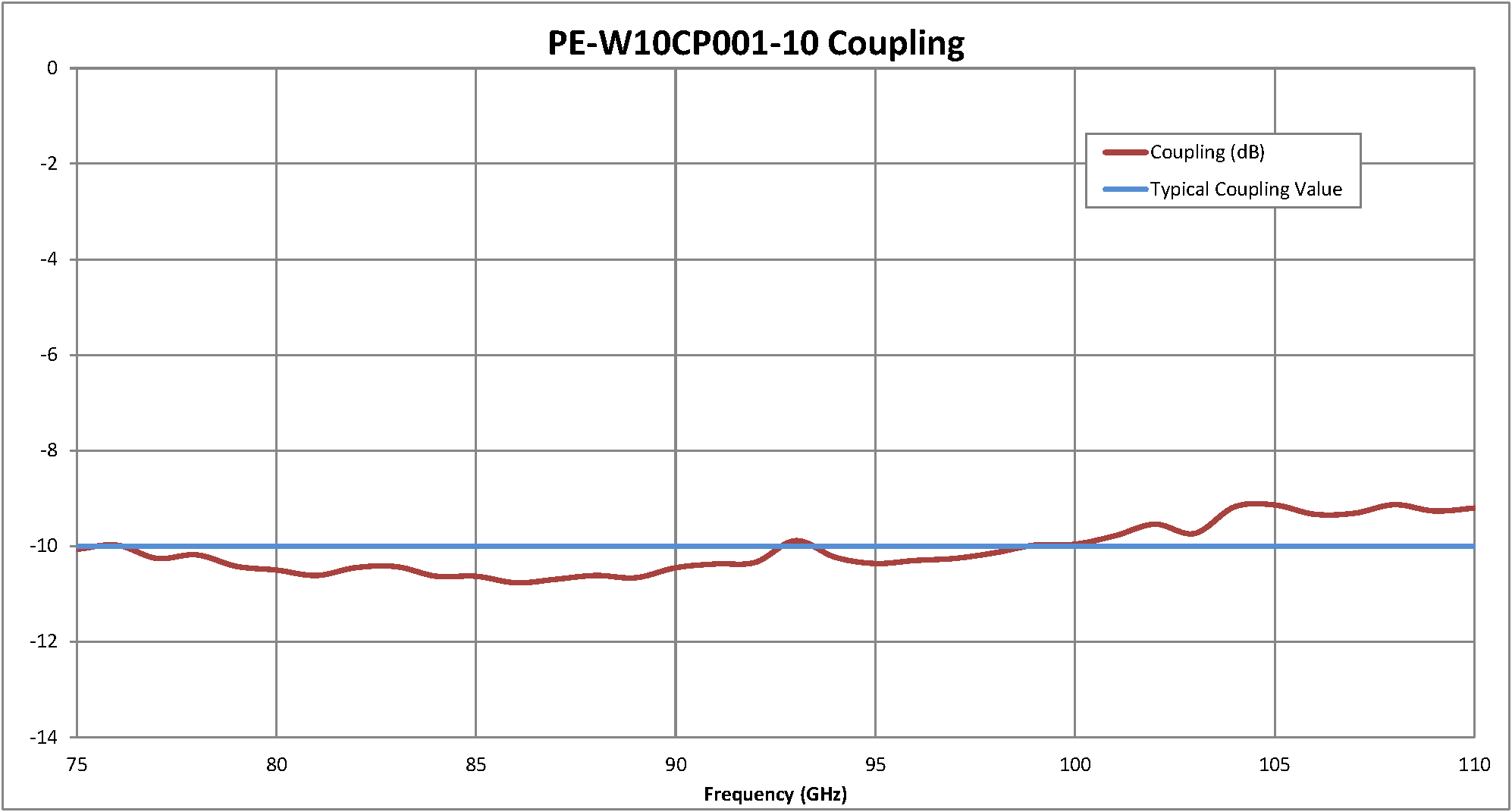

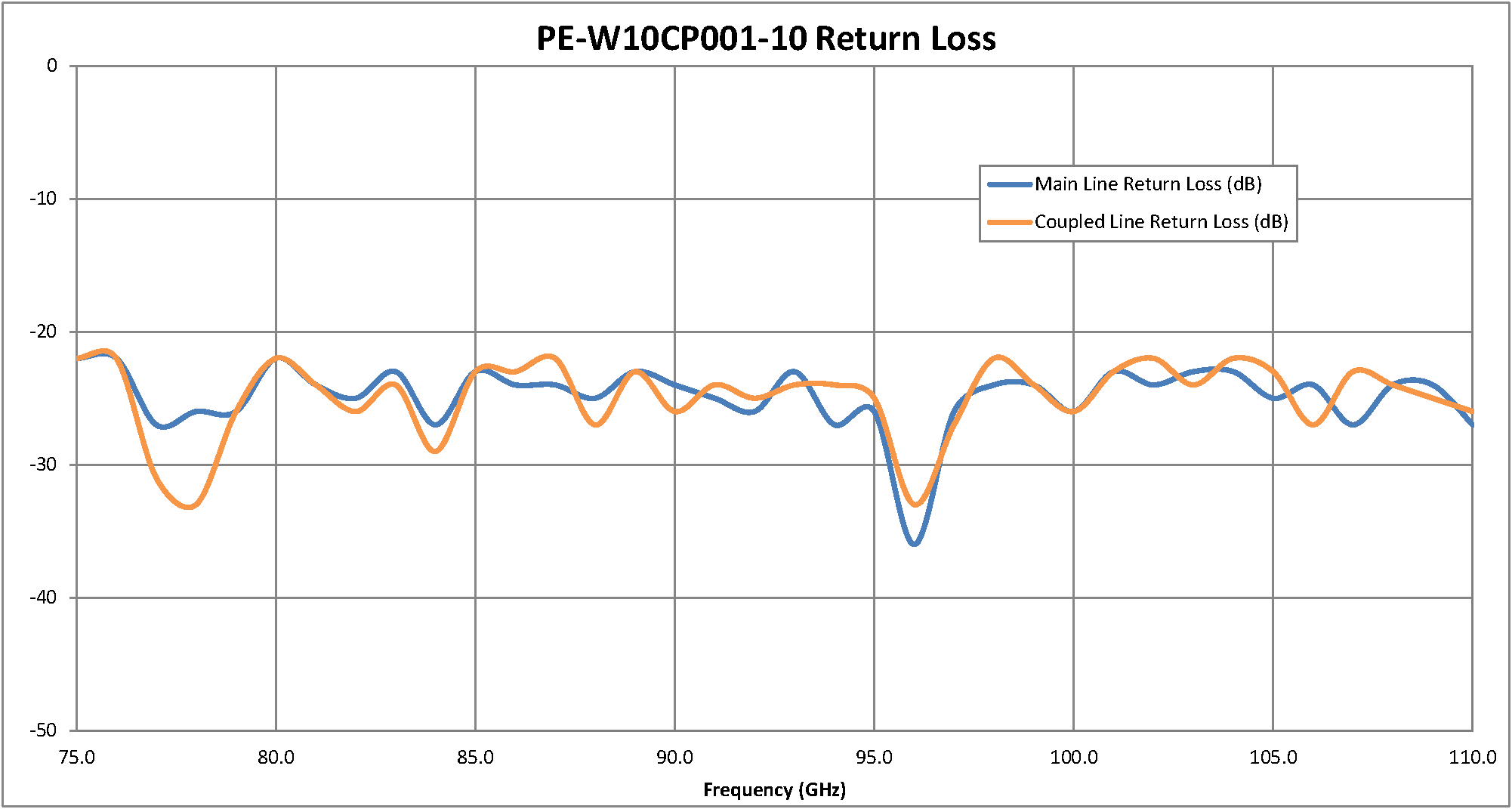

| PE-W10CP001-10典型性能参数 | |||
x
 |
|

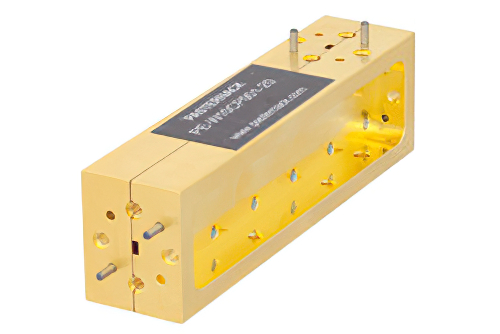

PE-W10CP001-20 | WR-10 |
75-110 |
W波段 |
1.1 |
1.2:1 |
20.00 |
30.00 |
H平面 |
UG-387/U-Mod |
|
|||||||||||
 |
 |
||
 |
 |
||

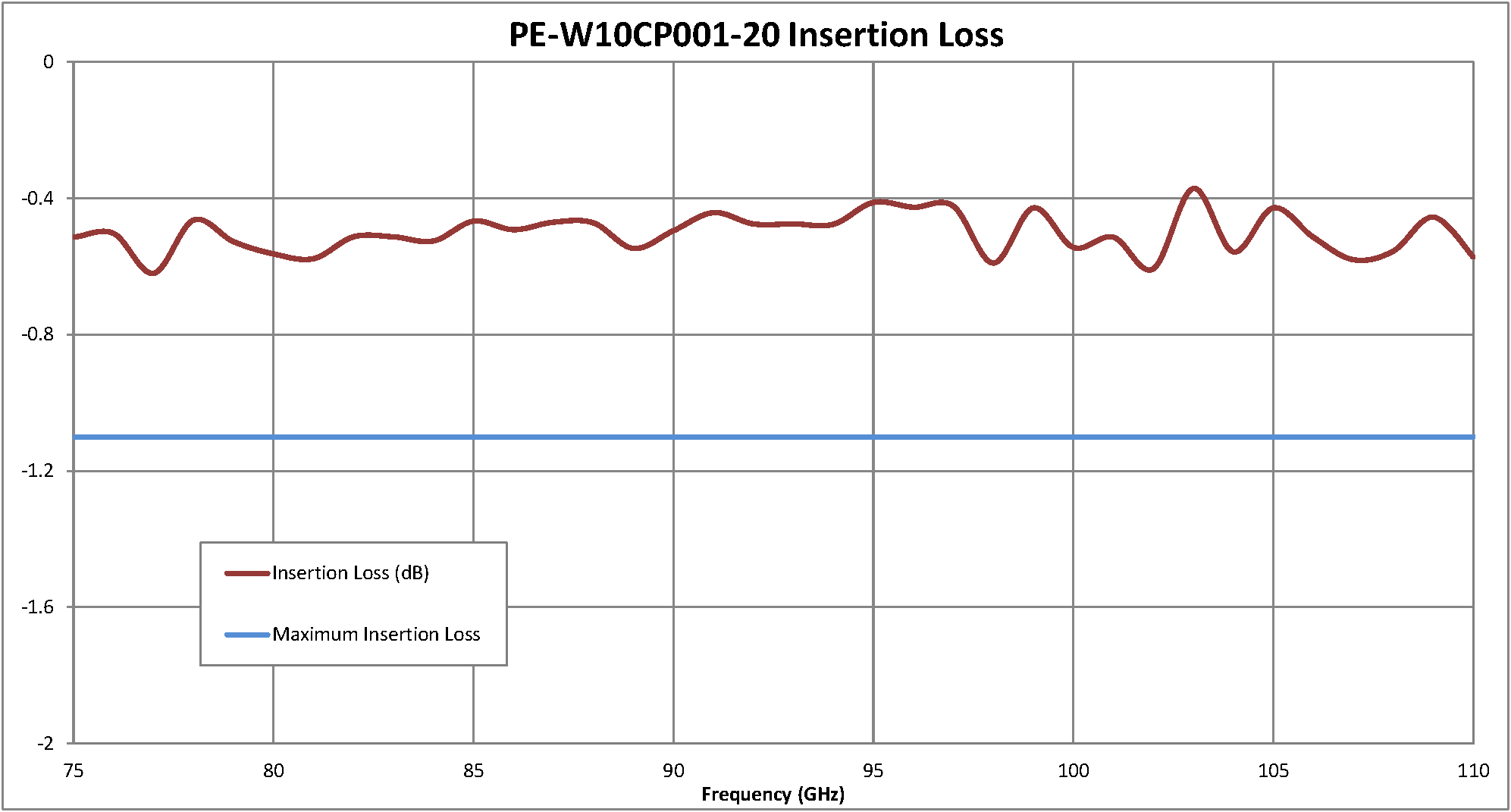

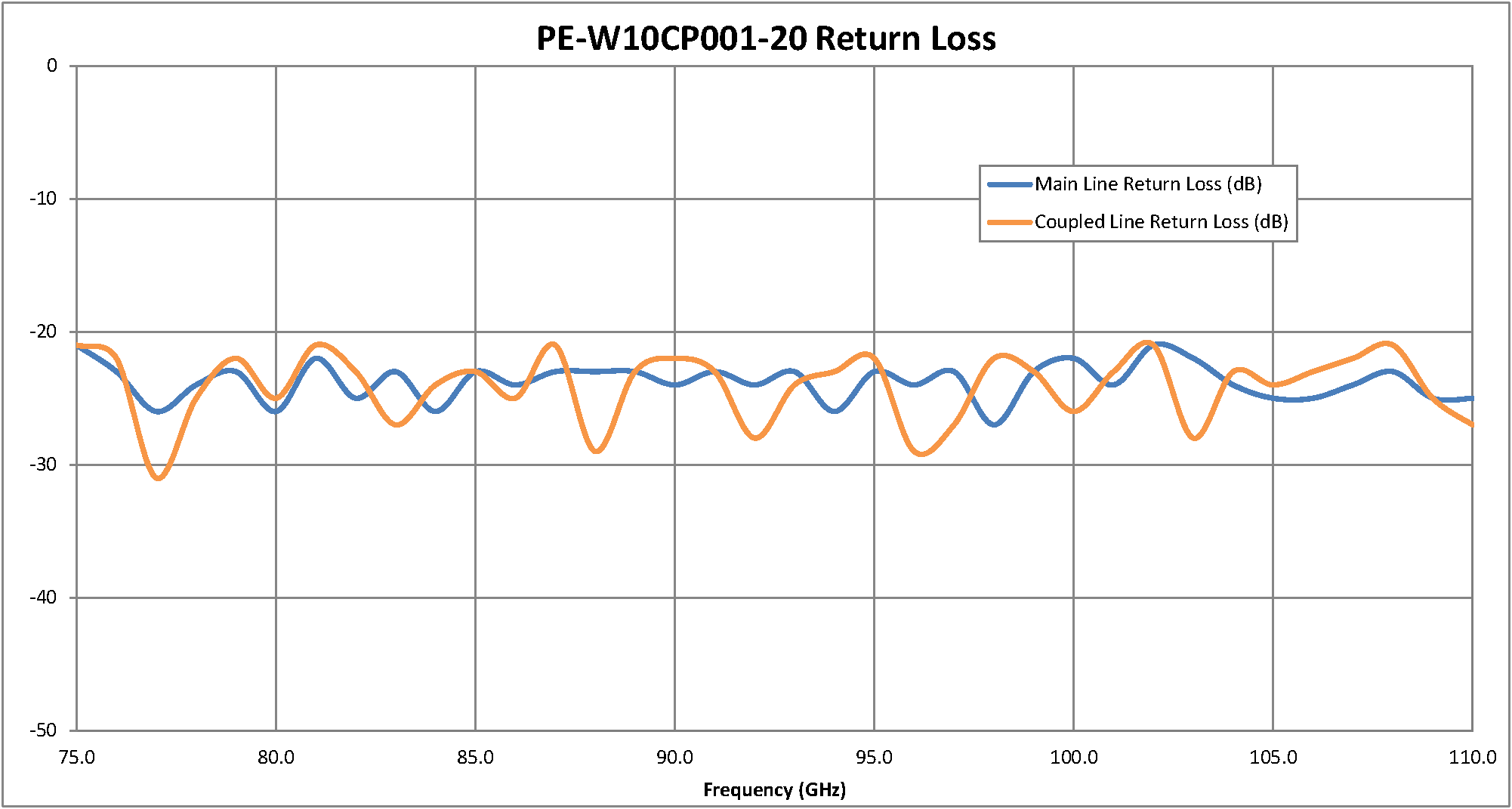

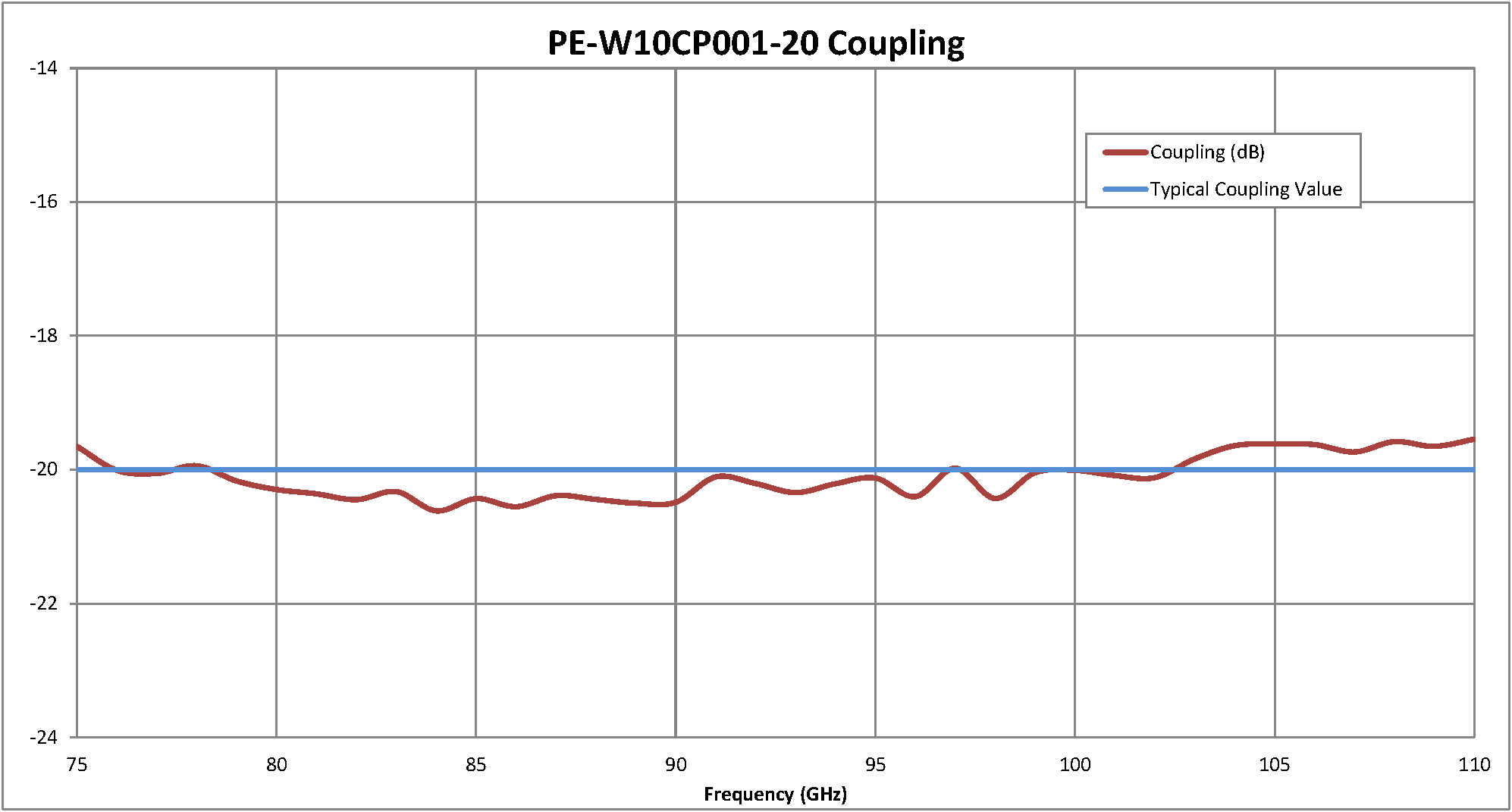

| PE-W10CP001-20典型性能参数 | |||
x
 |
|

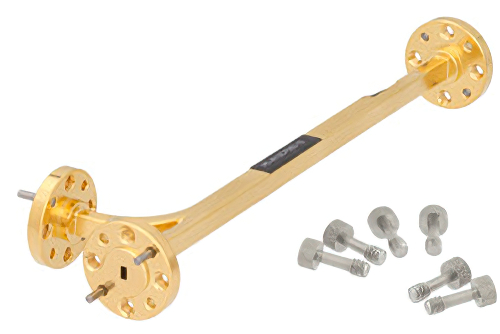

PE-W10CP003-10 | WR-10 |
75-110 |
W波段 |
1.4 |
1.2:1 |
10.00 |
30.00 |
E 平面 |
UG-387/U-Mod |
|
|||||||||||
 |
 |
||
 |
 |
||

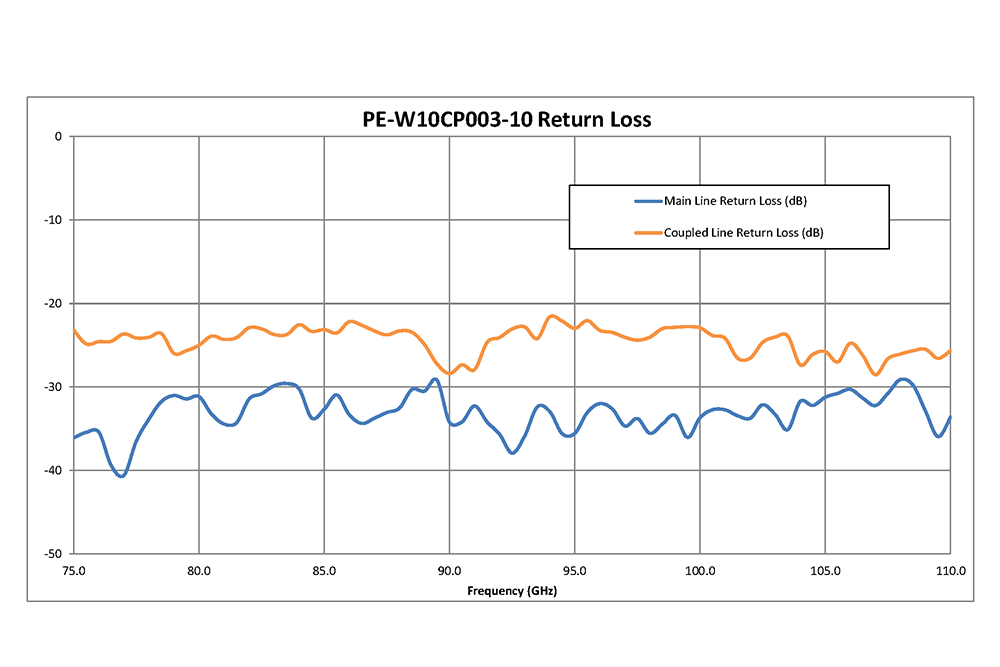

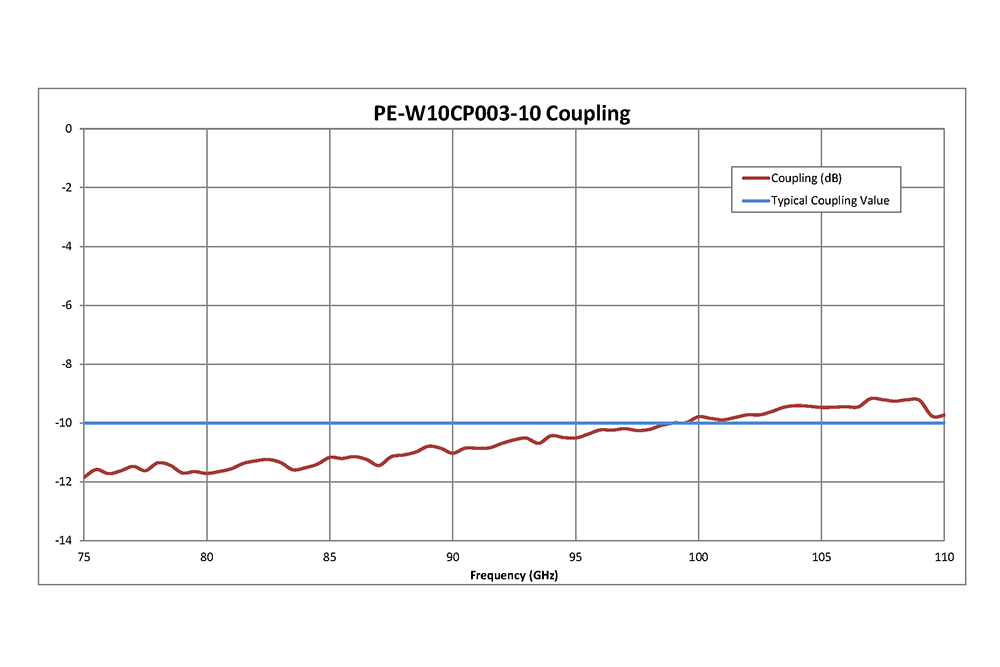

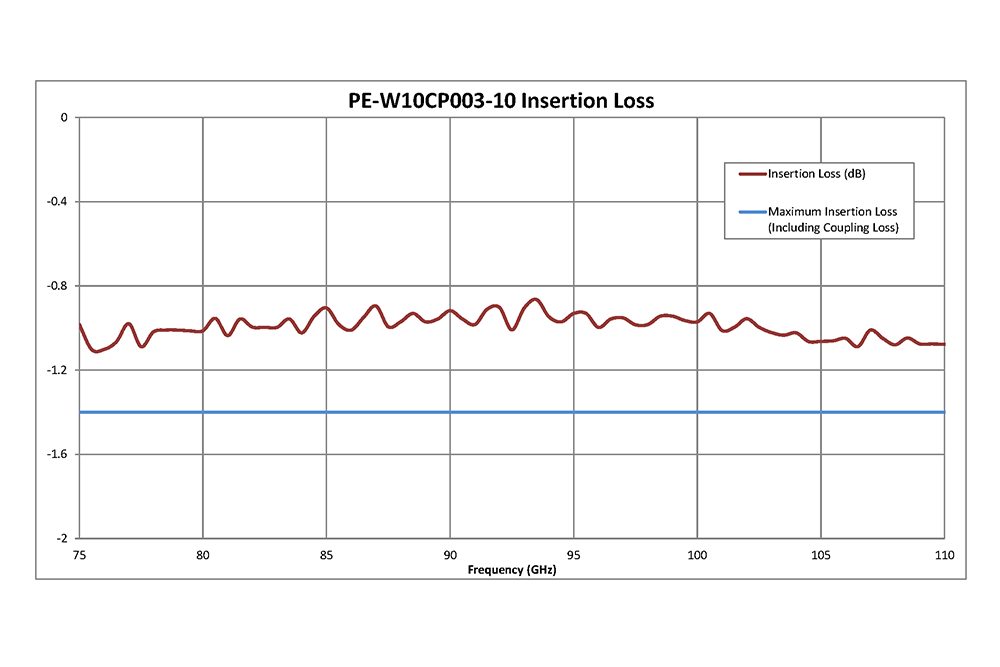

| PE-W10CP003-10典型性能参数 | |||
x
 |
|

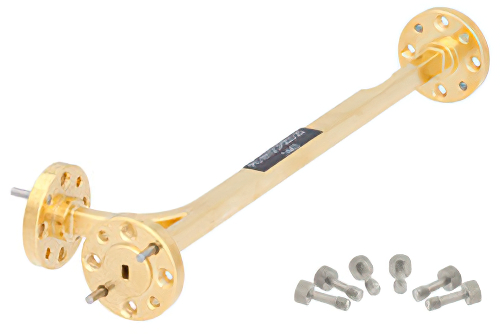

PE-W10CP003-20 | WR-10 |
75-110 |
W波段 |
1.1 |
1.2:1 |
20.00 |
30.00 |
E 平面 |
UG-387/U-Mod |
|
|||||||||||
 |
 |
||
 |
 |
||

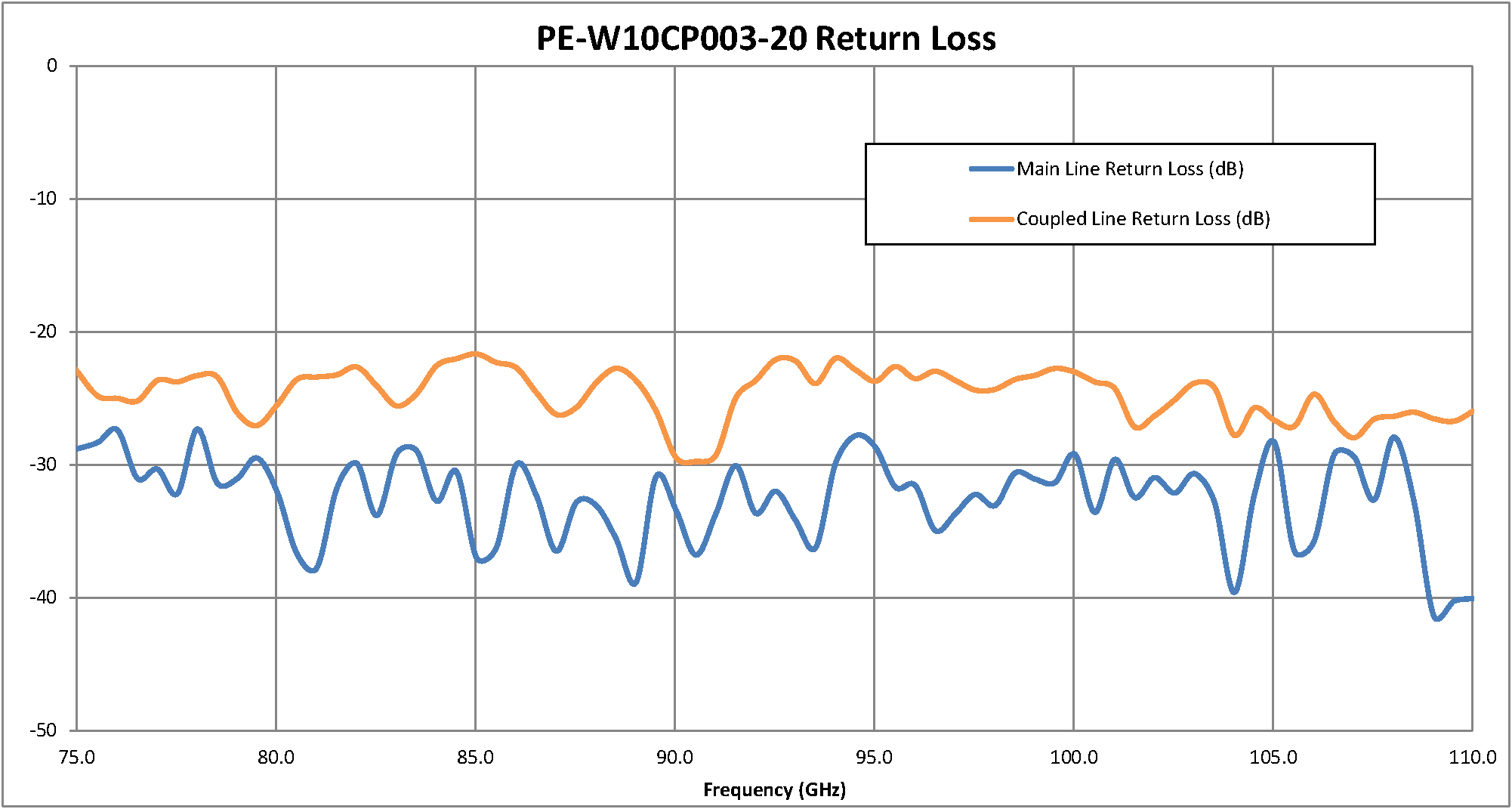

| PE-W10CP003-20典型性能参数 | |||
x
 |
|

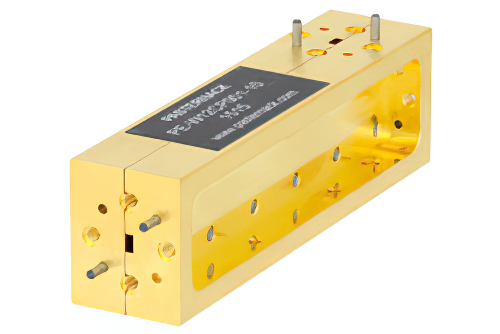

PE-W12CP001-10 | WR-12 |
60-90 |
E频段 |
1.4 |
1.2:1 |
10.00 |
30.00 |
H平面 |
UG-387/U |
|
|||||||||||
 |
 |
||
 |
 |
||

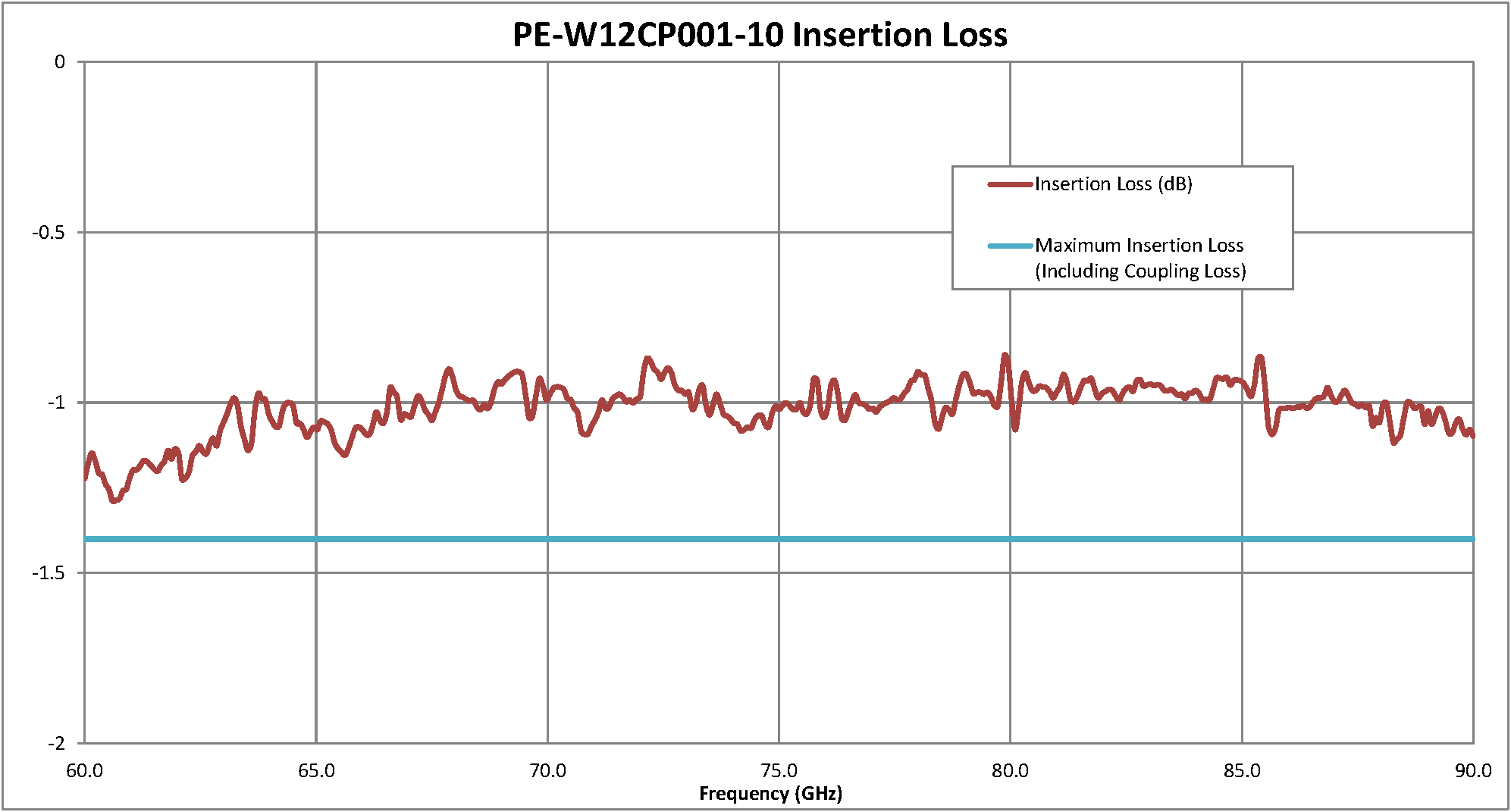

| PE-W12CP001-10典型性能参数 | |||
x
 |
|
PE-W12CP001-20 | WR-12 |
60-90 |
E频段 |
1 |
1.2:1 |
20.00 |
30.00 |
H平面 |
UG-387/U |
|
|||||||||||
 |
 |
||
 |
 |
||

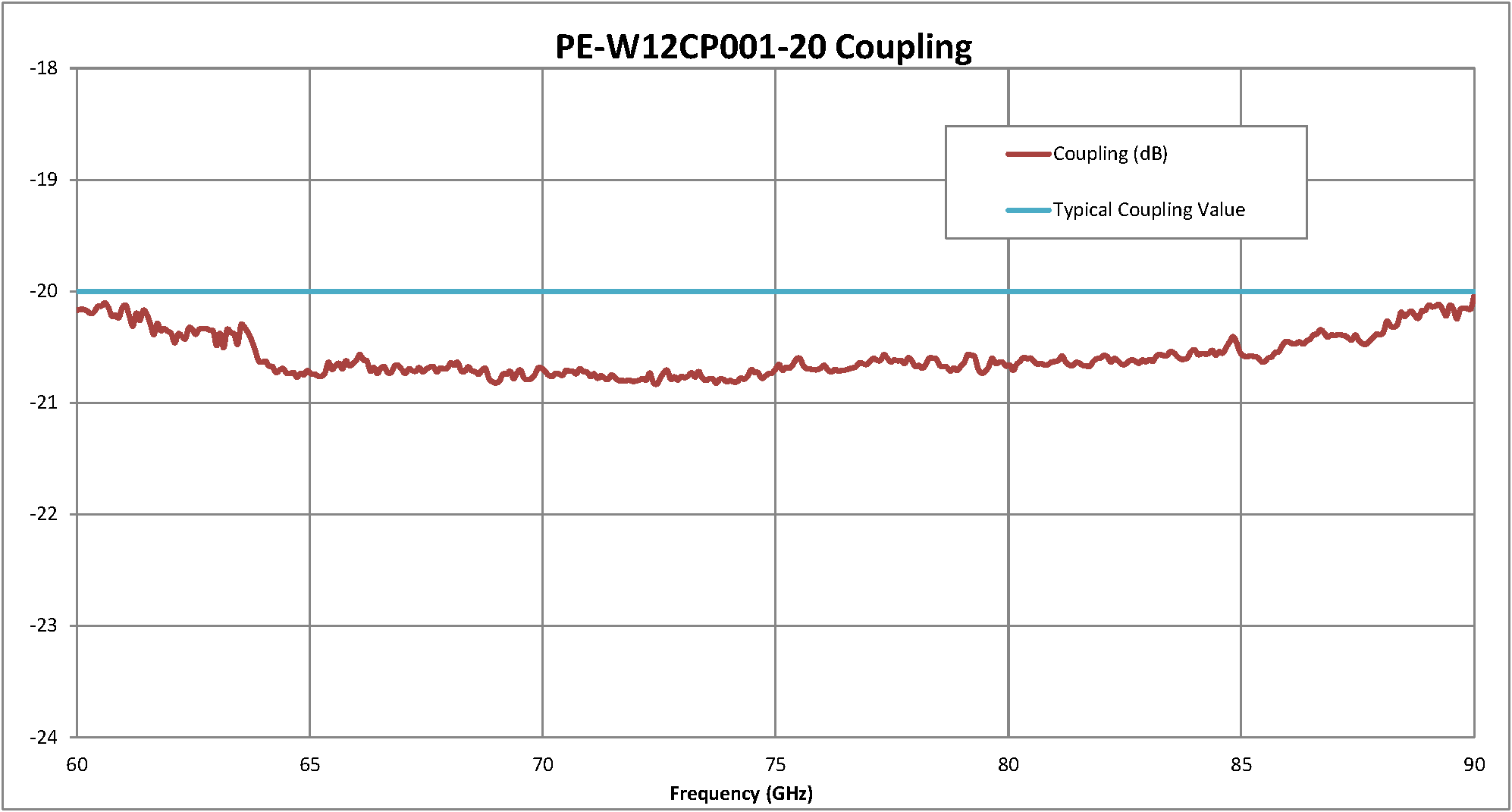

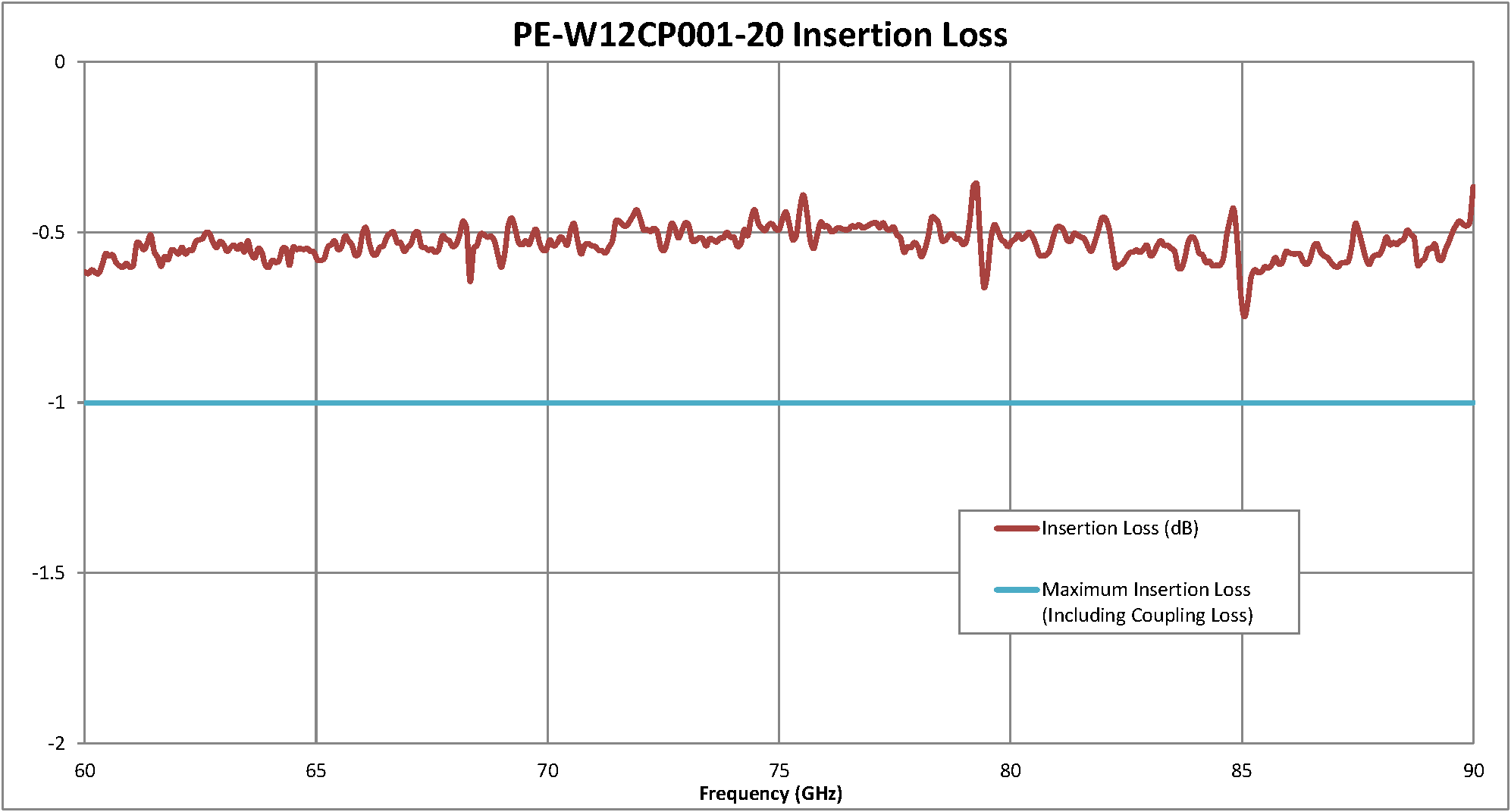

| PE-W12CP001-20典型性能参数 | |||
x
 |
|
PE-W12CP003-10 | WR-12 |
60-90 |
E频段 |
1.4 |
1.2:1 |
10.00 |
30.00 |
E 平面 |
UG-387/U |
|
|||||||||||
 |
 |
||
 |
 |
||

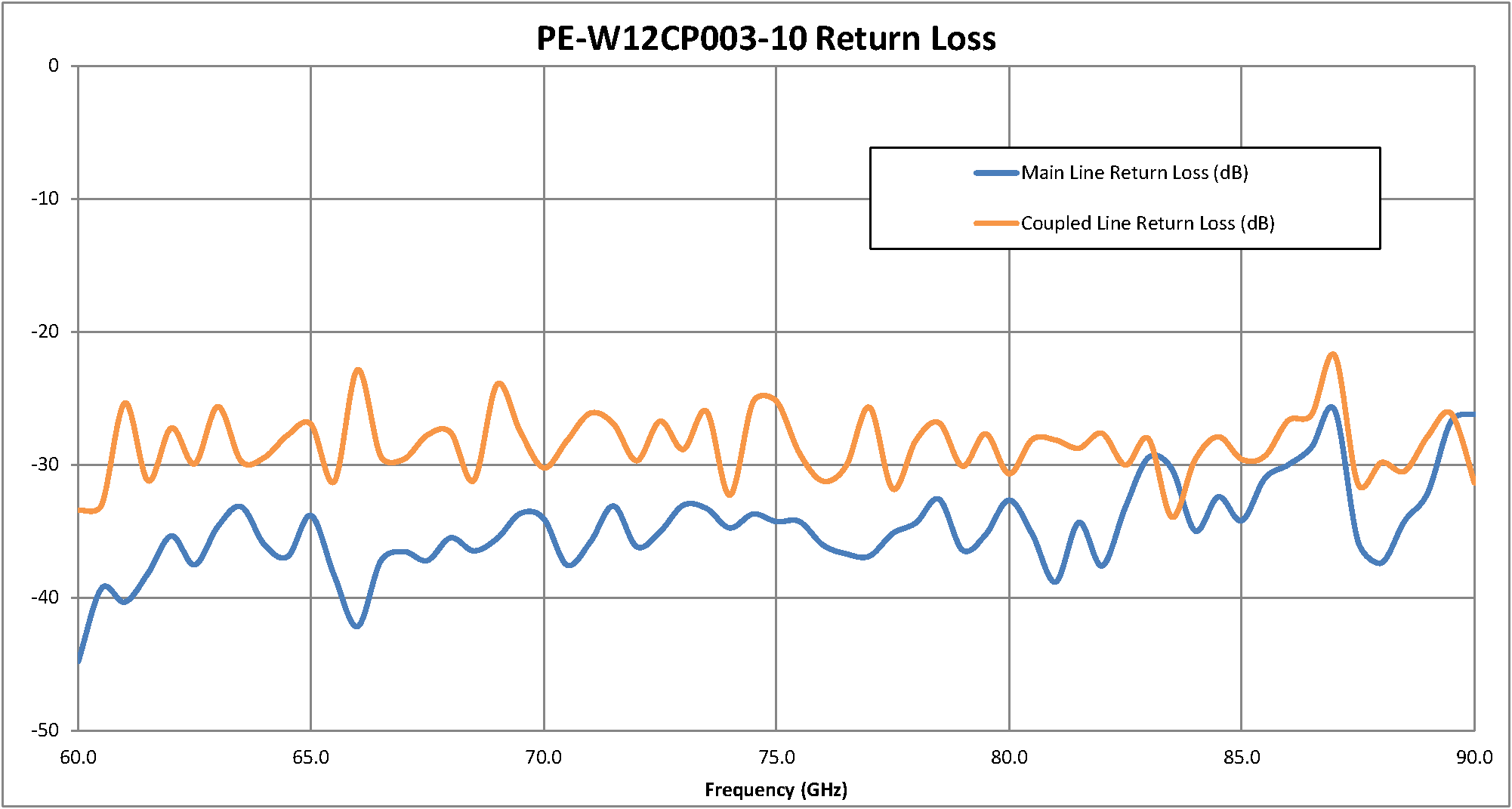

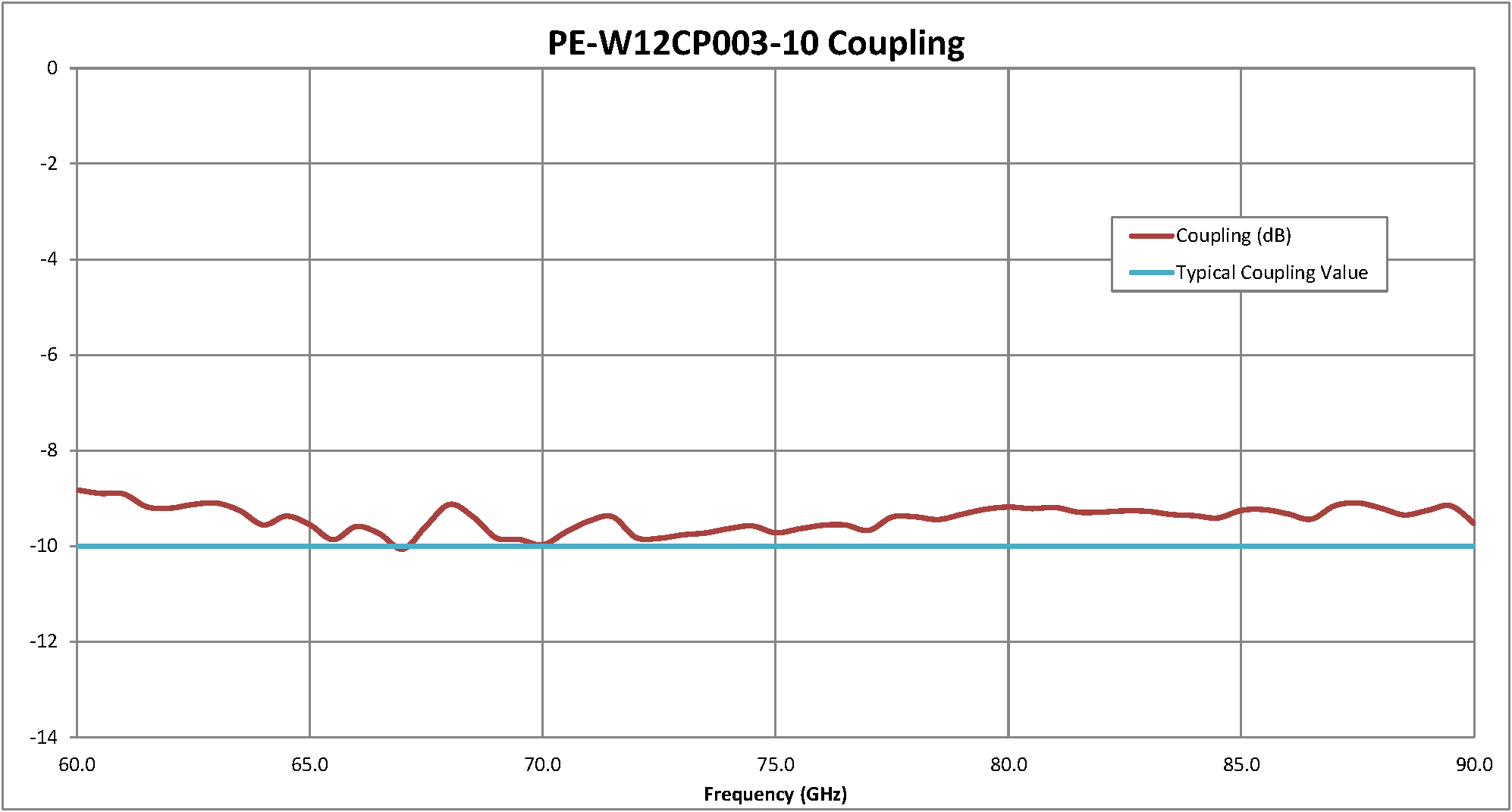

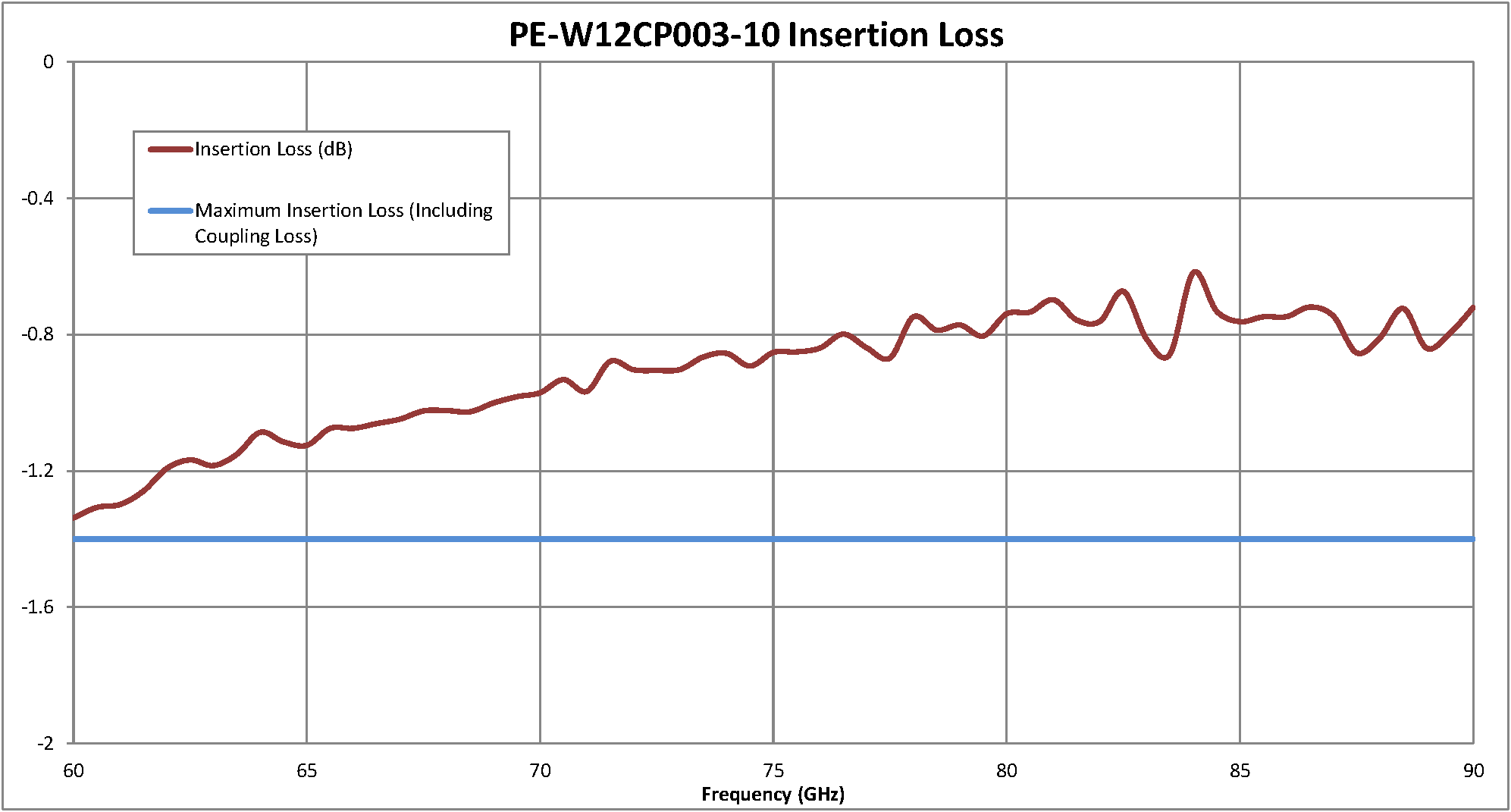

| PE-W12CP003-10典型性能参数 | |||
x
 |
|

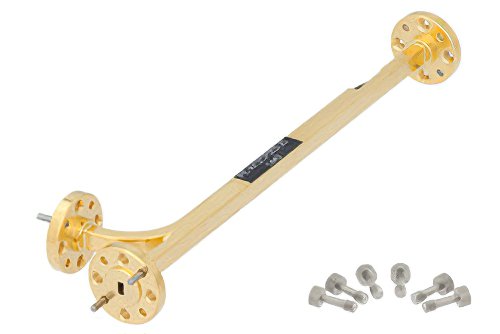

PE-W12CP003-20 | WR-12 |
60-90 |
E频段 |
1 |
1.2:1 |
20.00 |
30.00 |
E 平面 |
UG-387/U |
|
|||||||||||
 |
 |
||
 |
 |
||

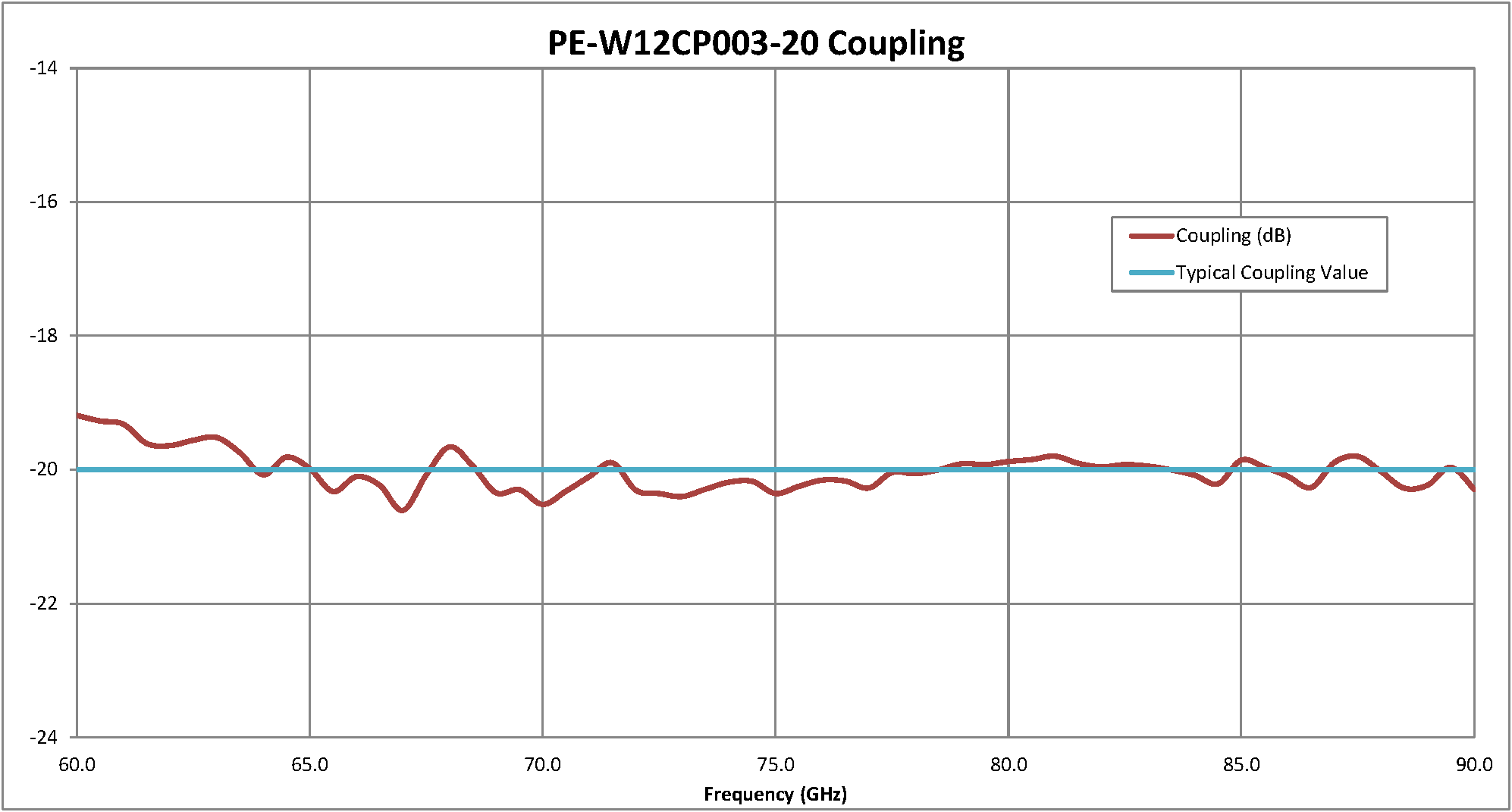

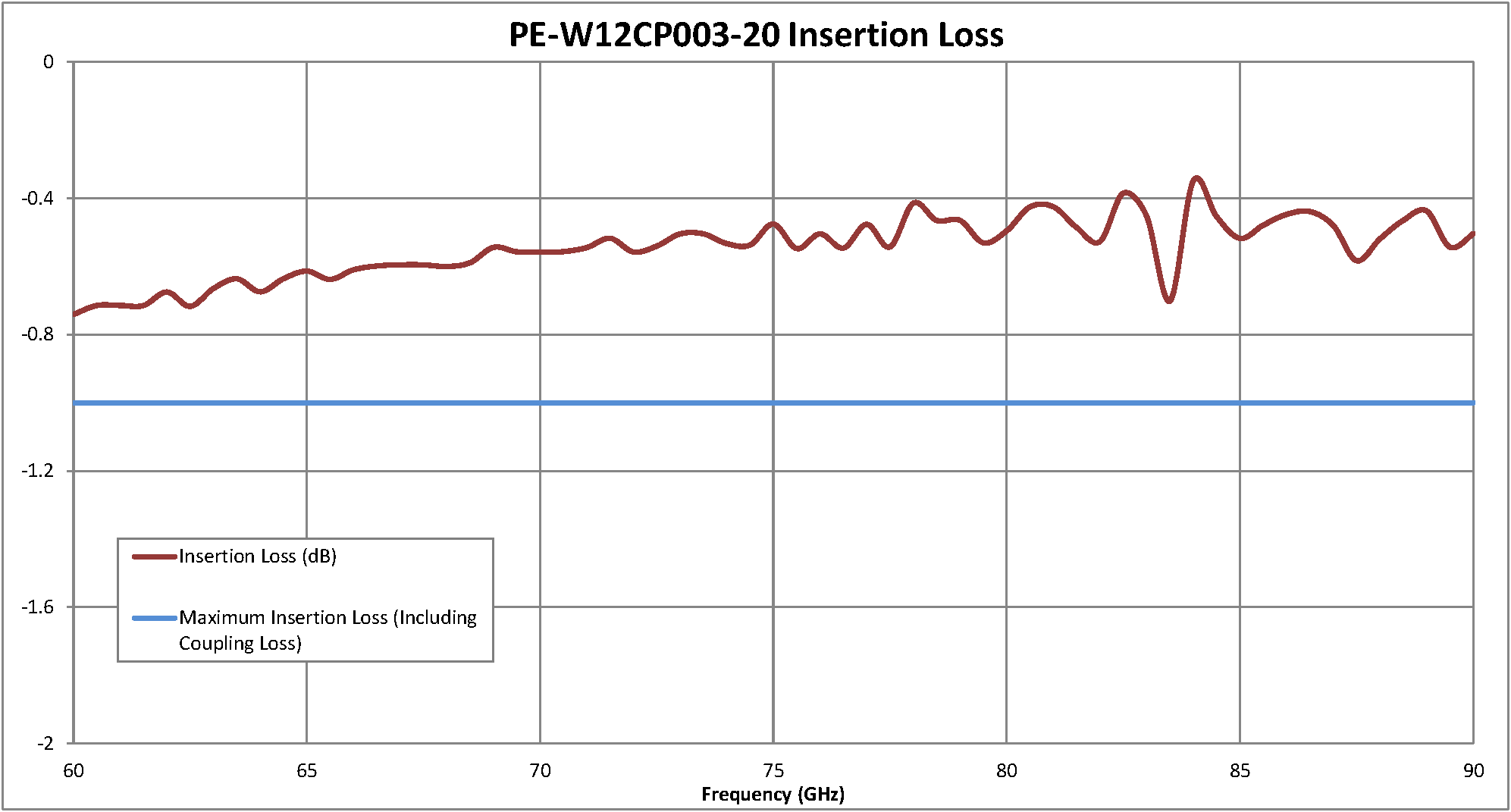

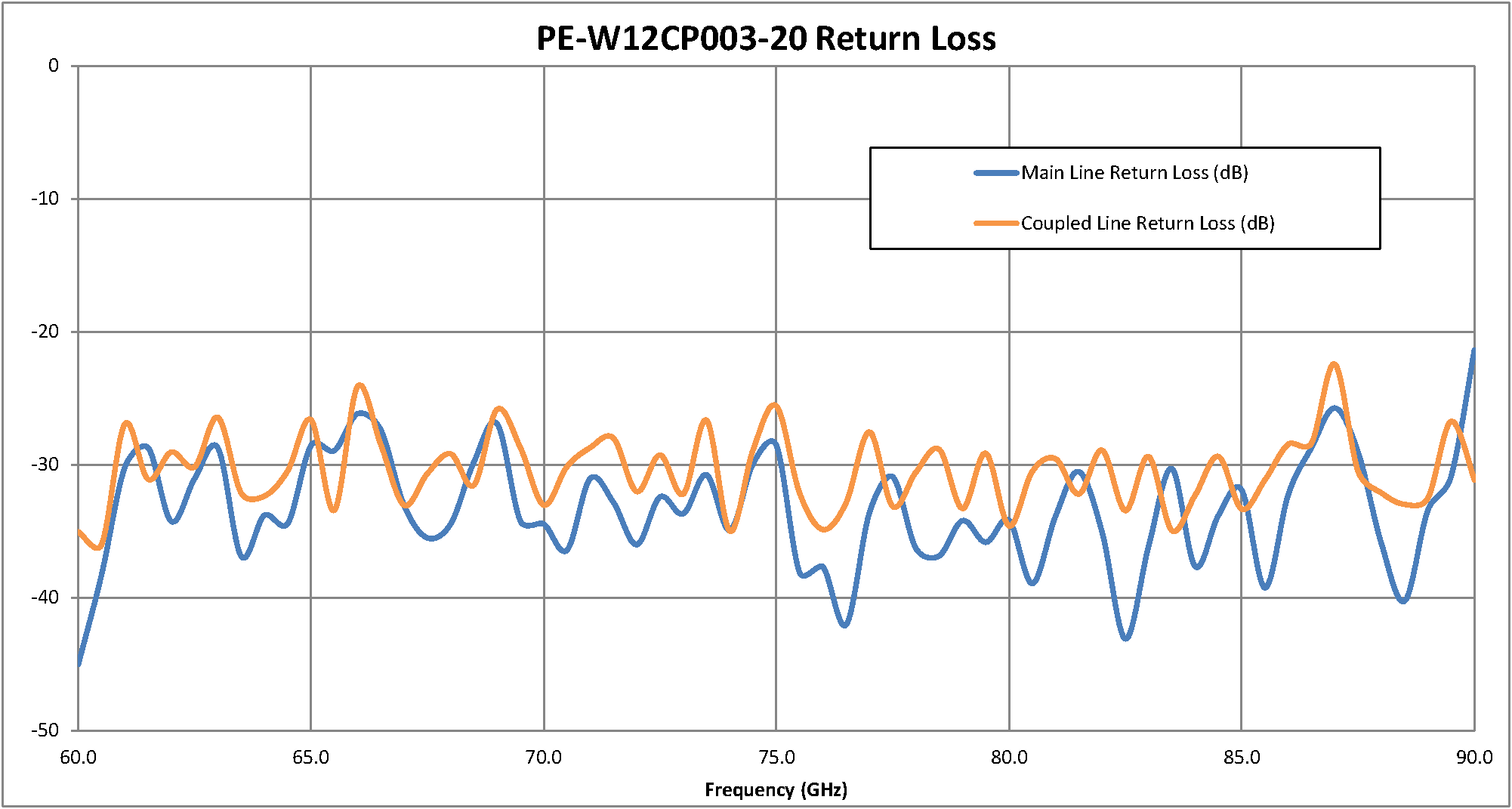

| PE-W12CP003-20典型性能参数 | |||
x
 |
|

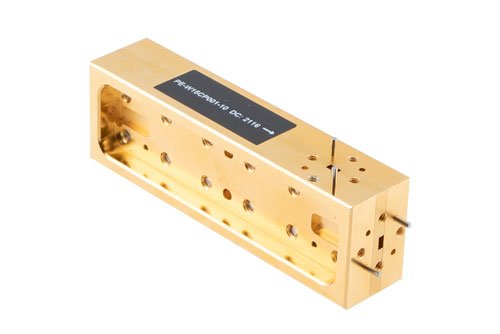

PE-W15CP001-10 | WR-15 |
50-75 |
V频段 |
1.4 |
1.2:1 |
10.00 |
30.00 |
H平面 |
UG-385/U |
|
|||||||||||
 |
 |
||
 |
 |
||

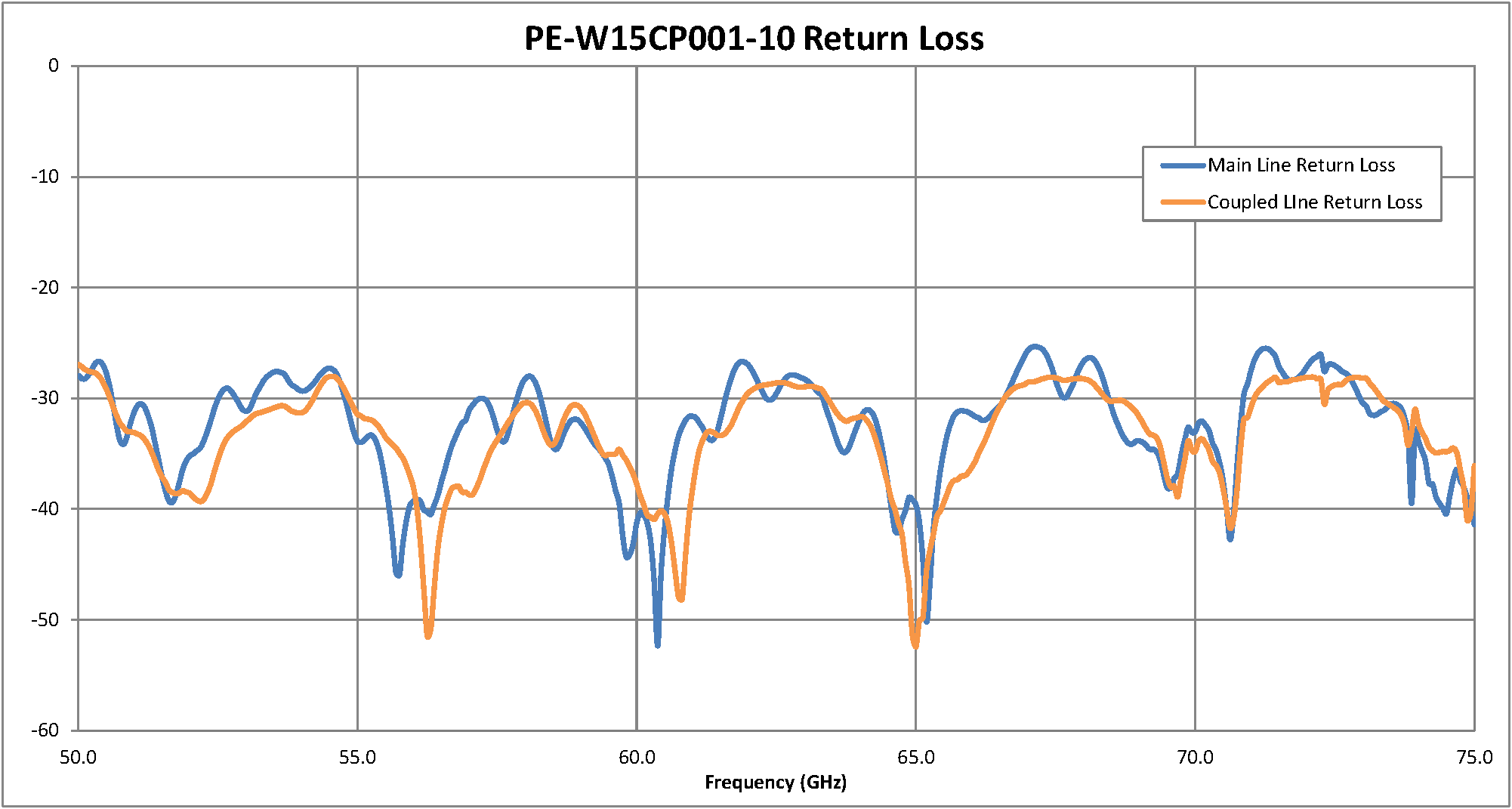

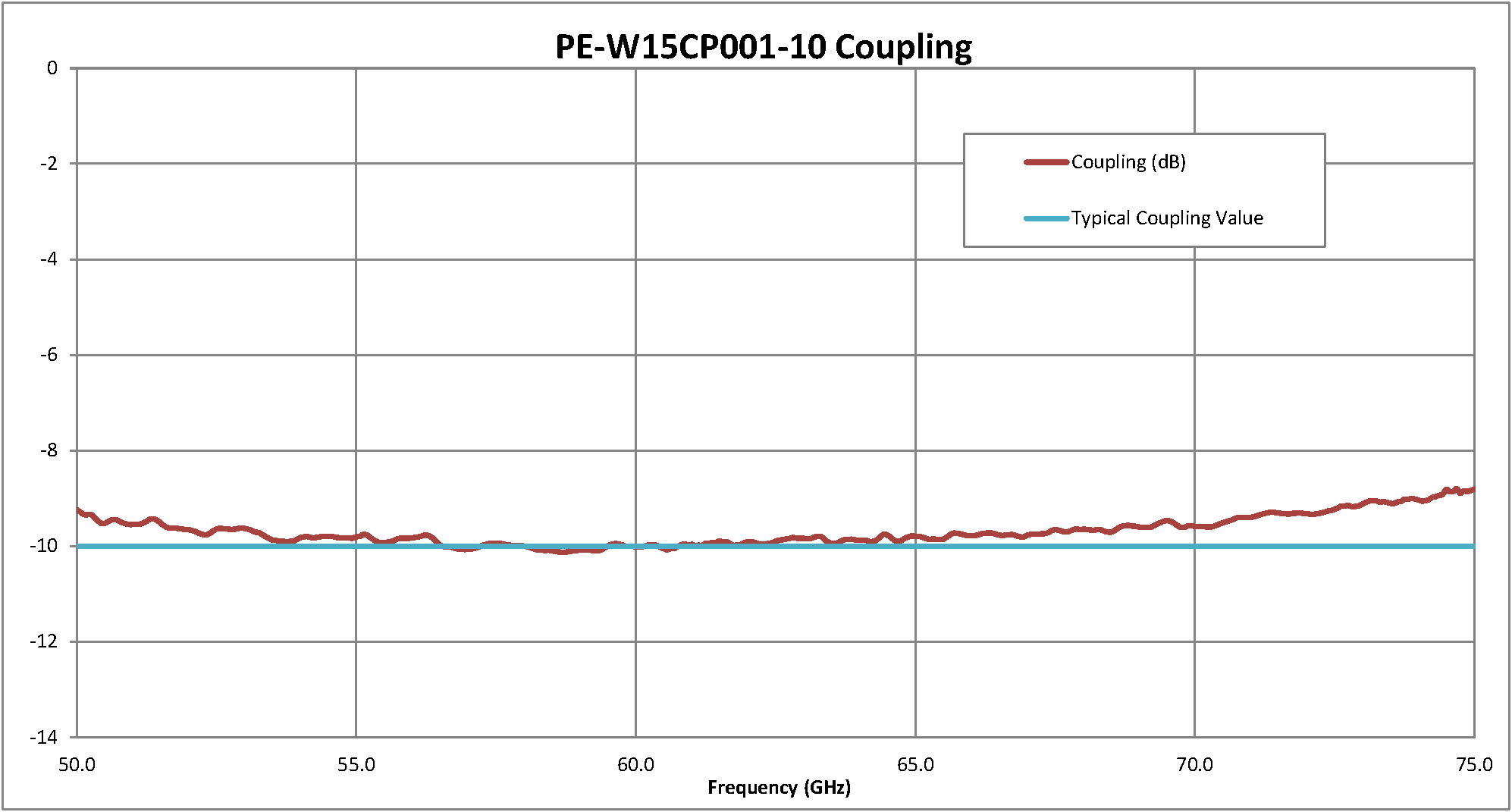

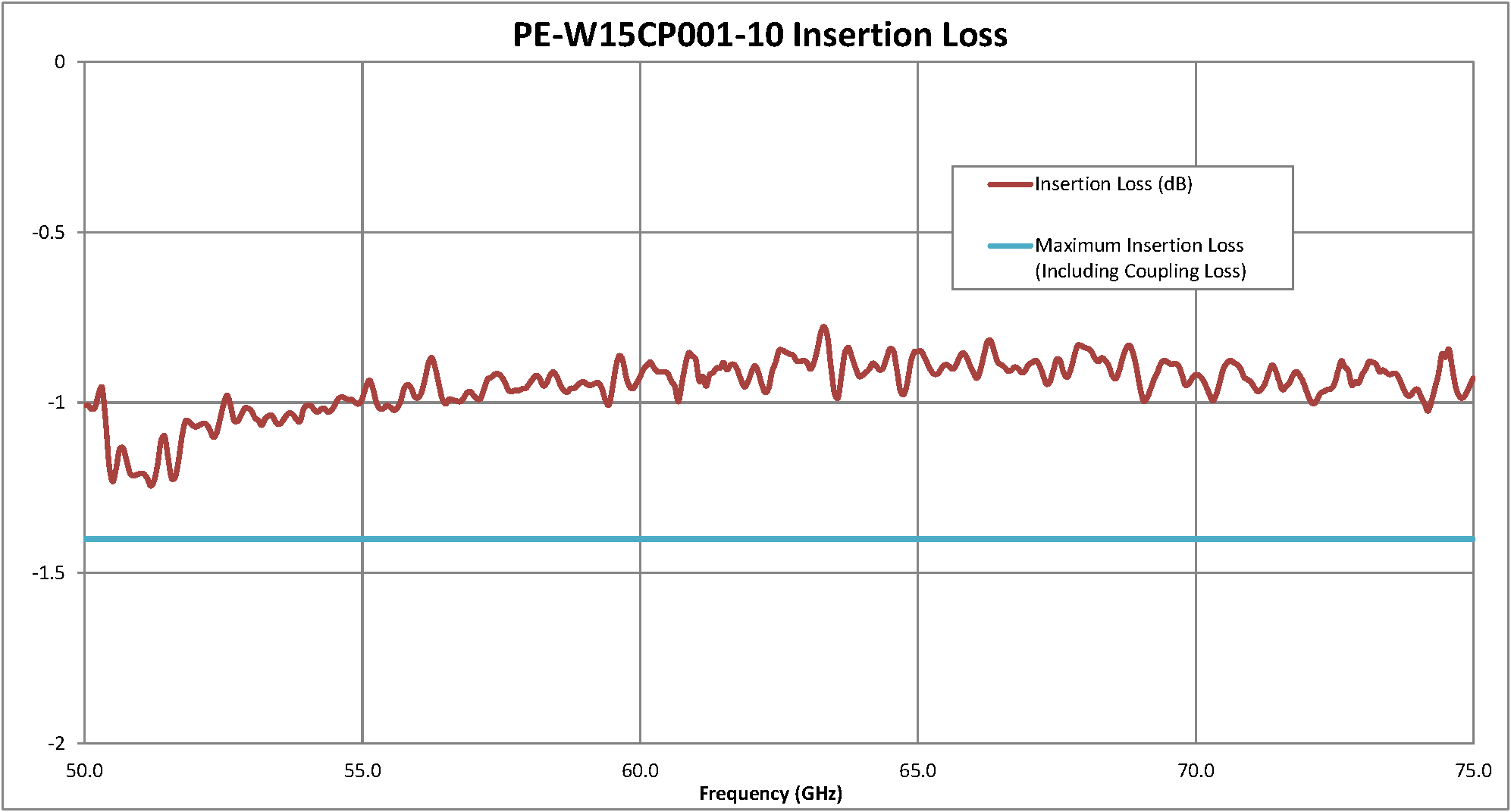

| PE-W15CP001-10典型性能参数 | |||
x
 |
|

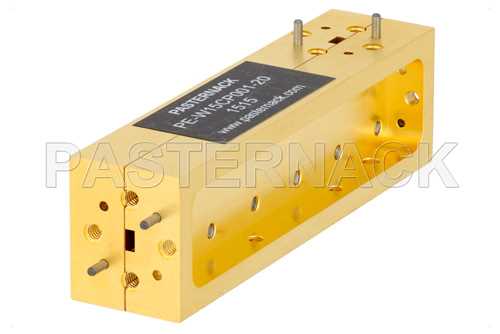

PE-W15CP001-20 | WR-15 |
50-75 |
V频段 |
1 |
1.2:1 |
20.00 |
30.00 |
H平面 |
UG-385/U |
|
|||||||||||
 |
 |
||
 |
 |
||

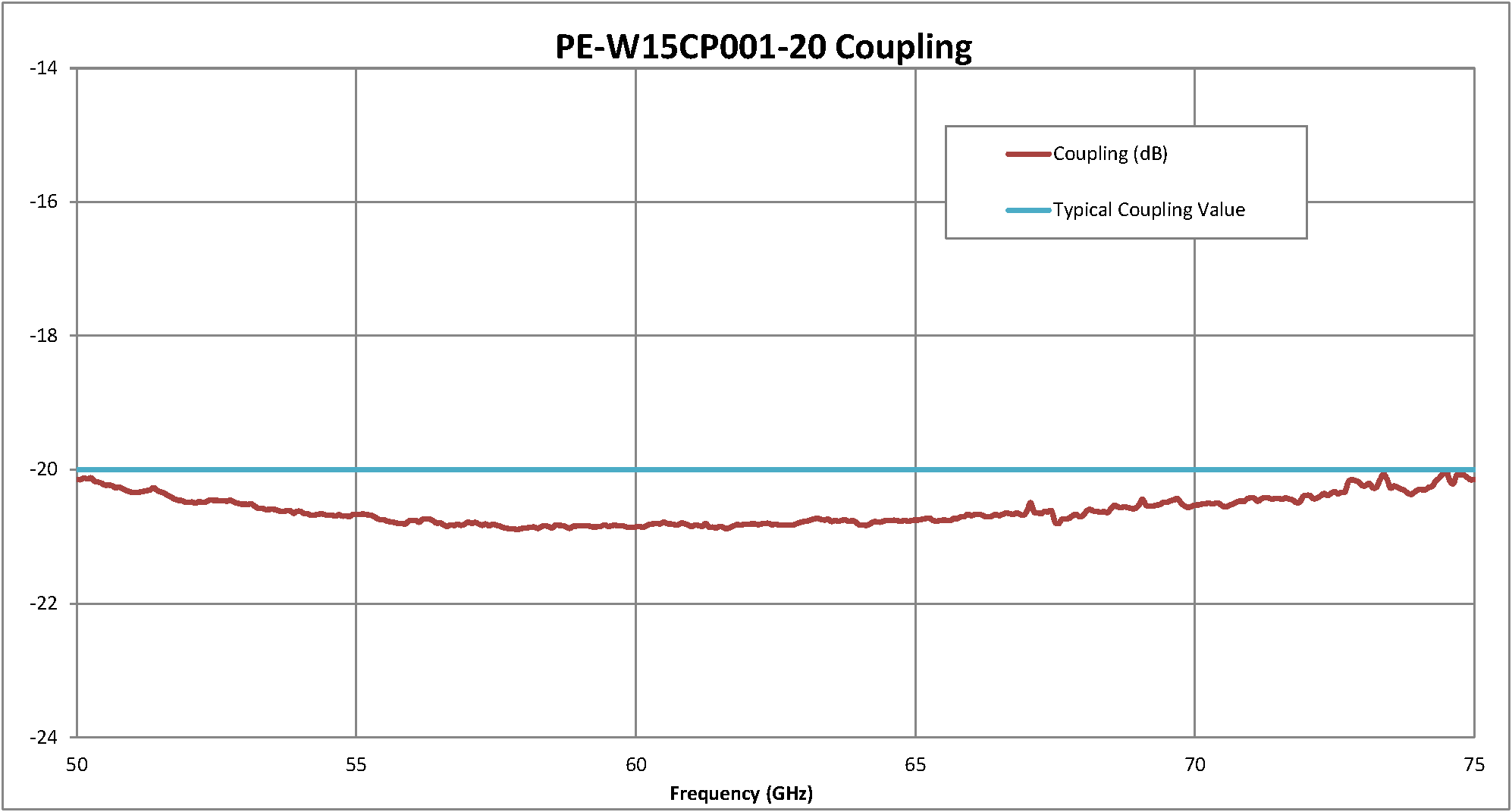

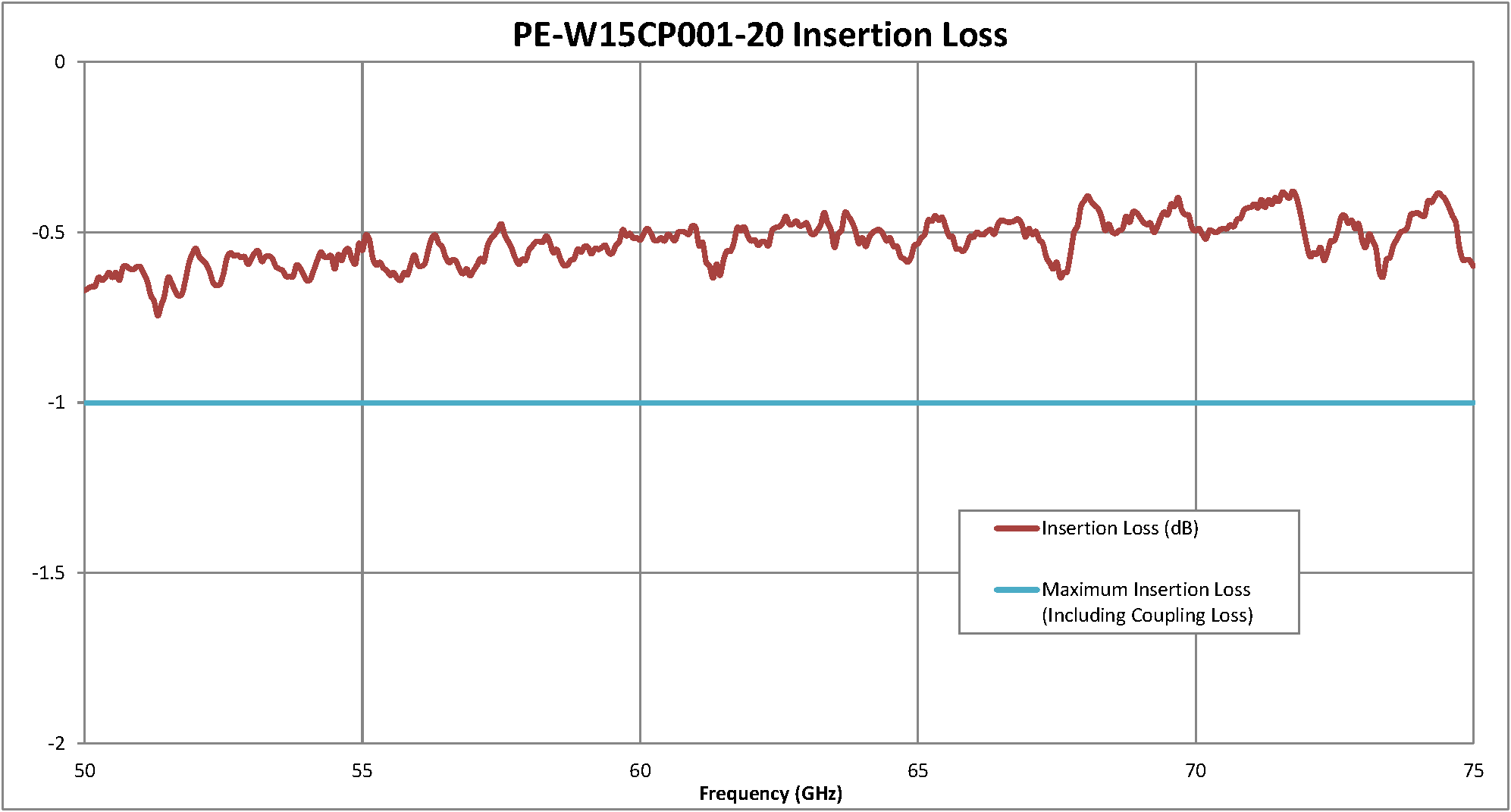

| PE-W15CP001-20典型性能参数 | |||
x
 |
|
PE-W15CP003-10 | WR-15 |
50-75 |
V频段 |
1.4 |
1.2:1 |
10.00 |
30.00 |
E 平面 |
UG-385/U |
|
|||||||||||
 |
 |
||
 |
 |
||

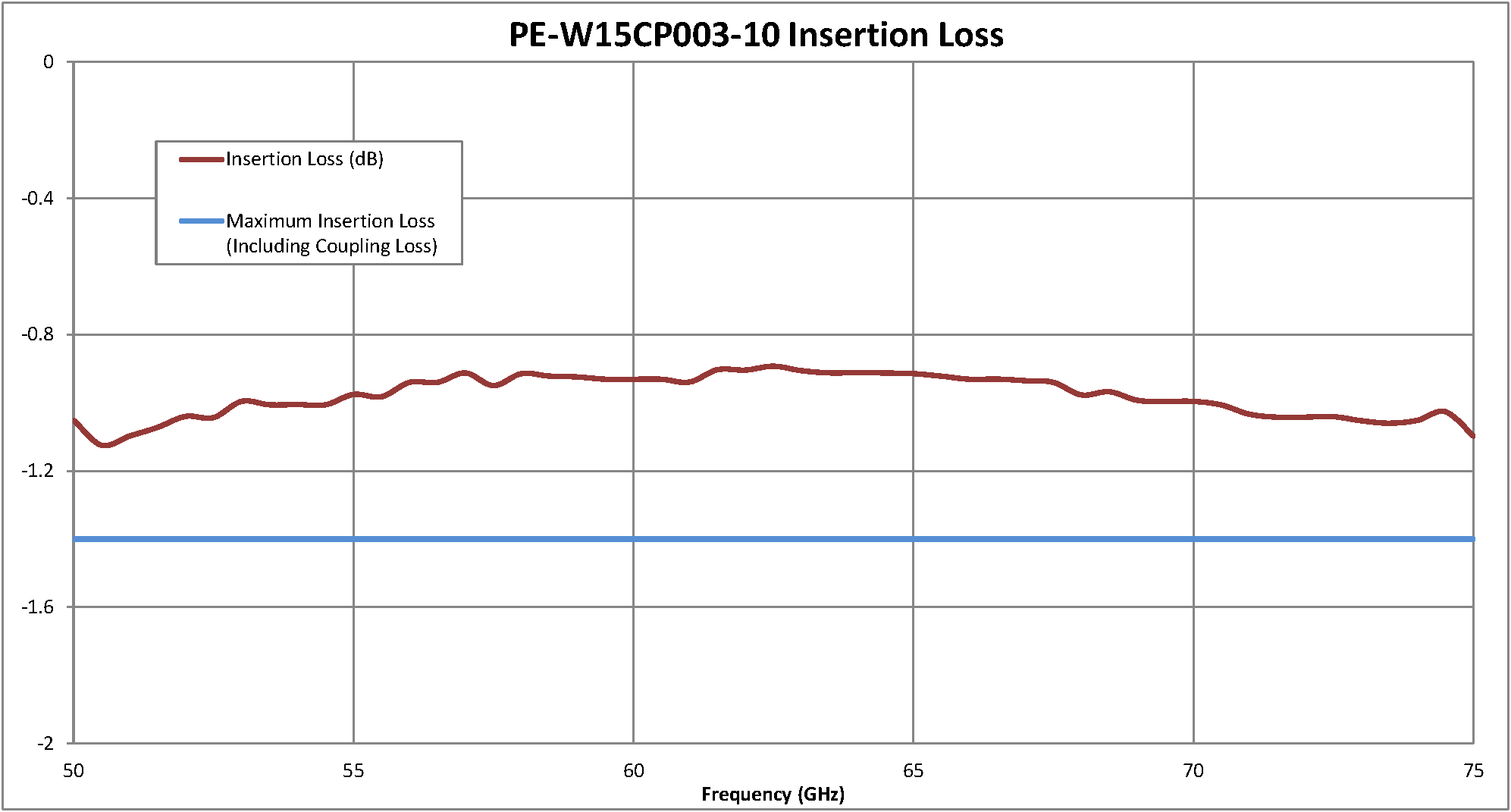

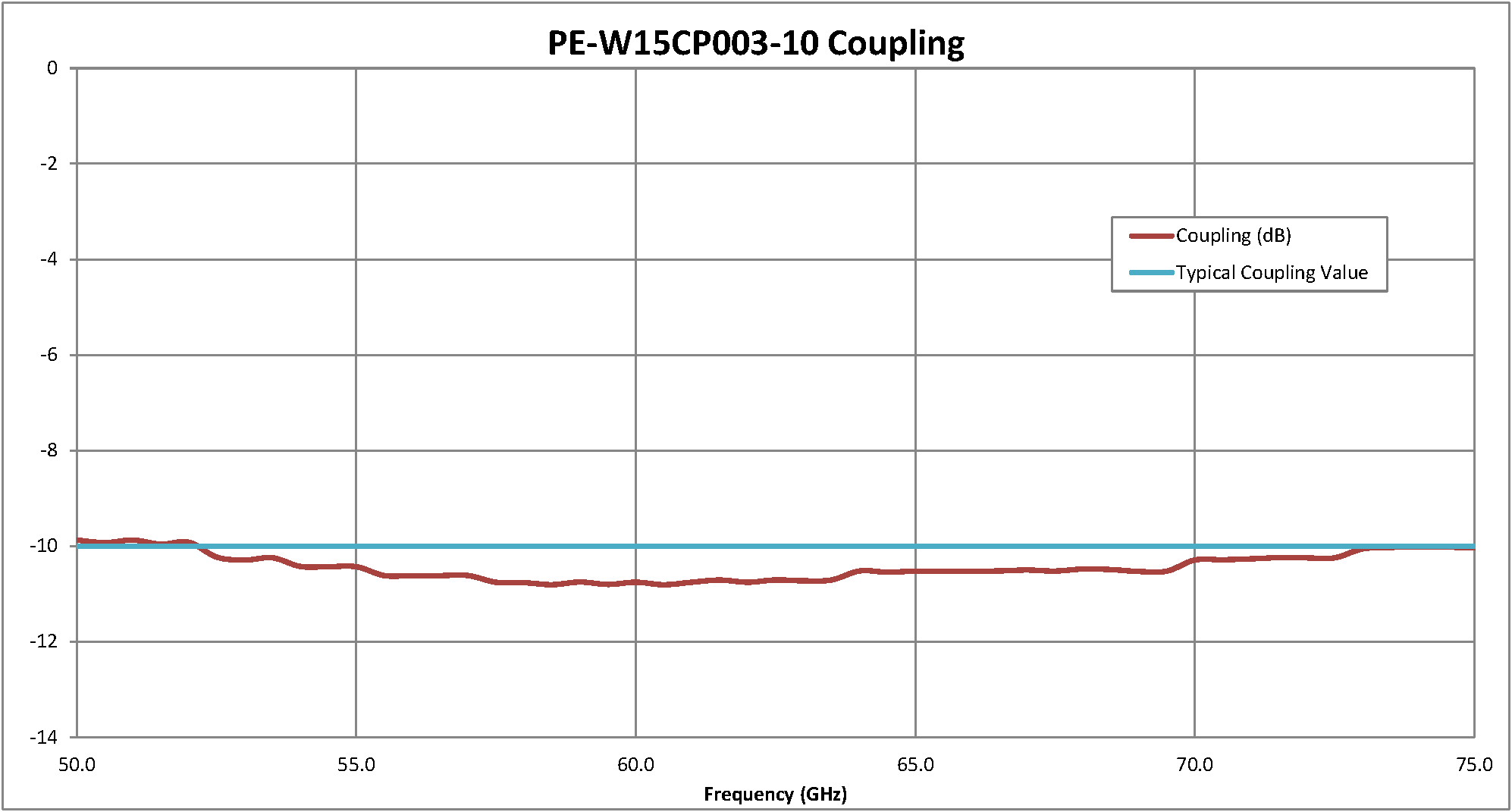

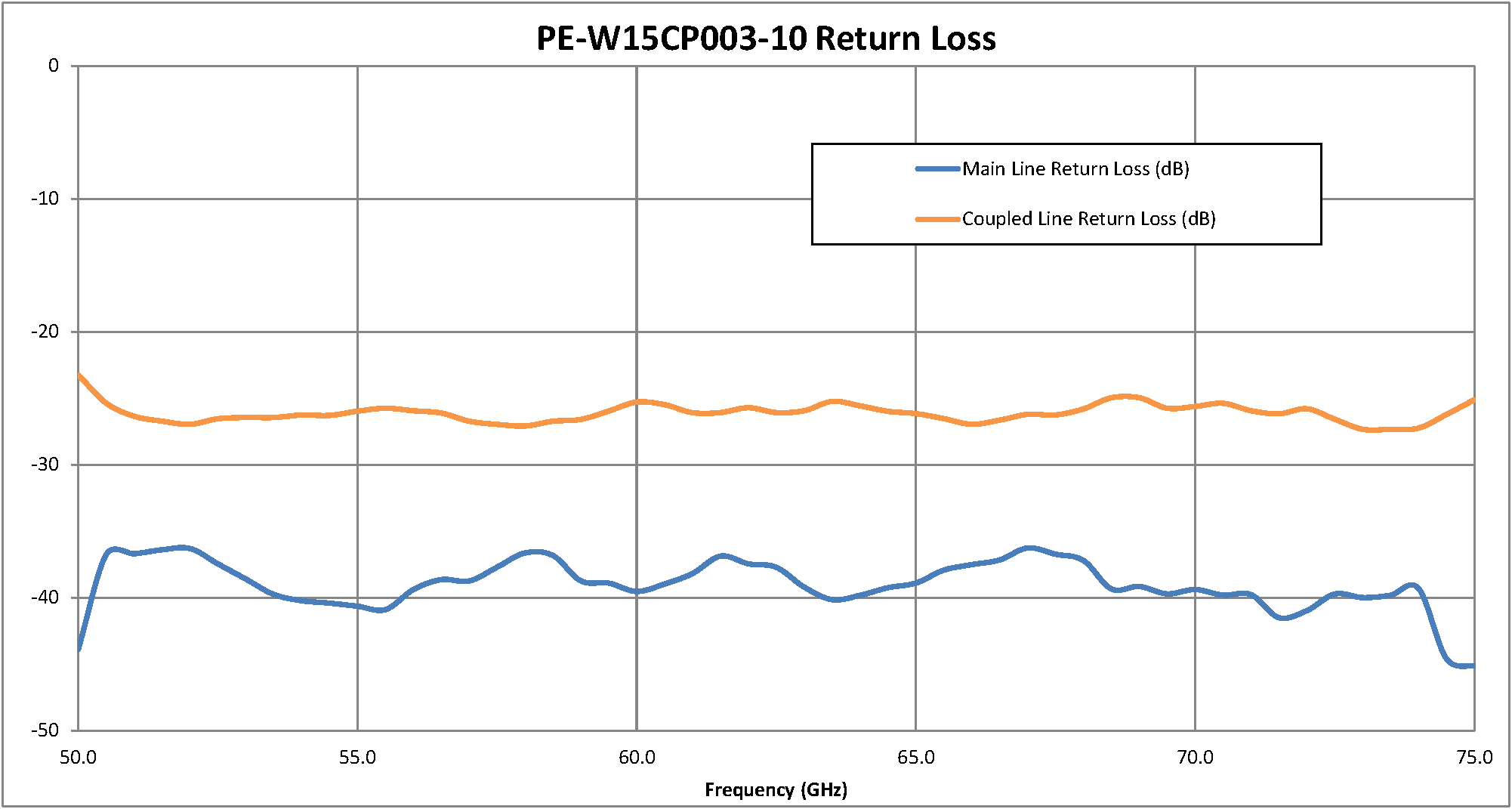

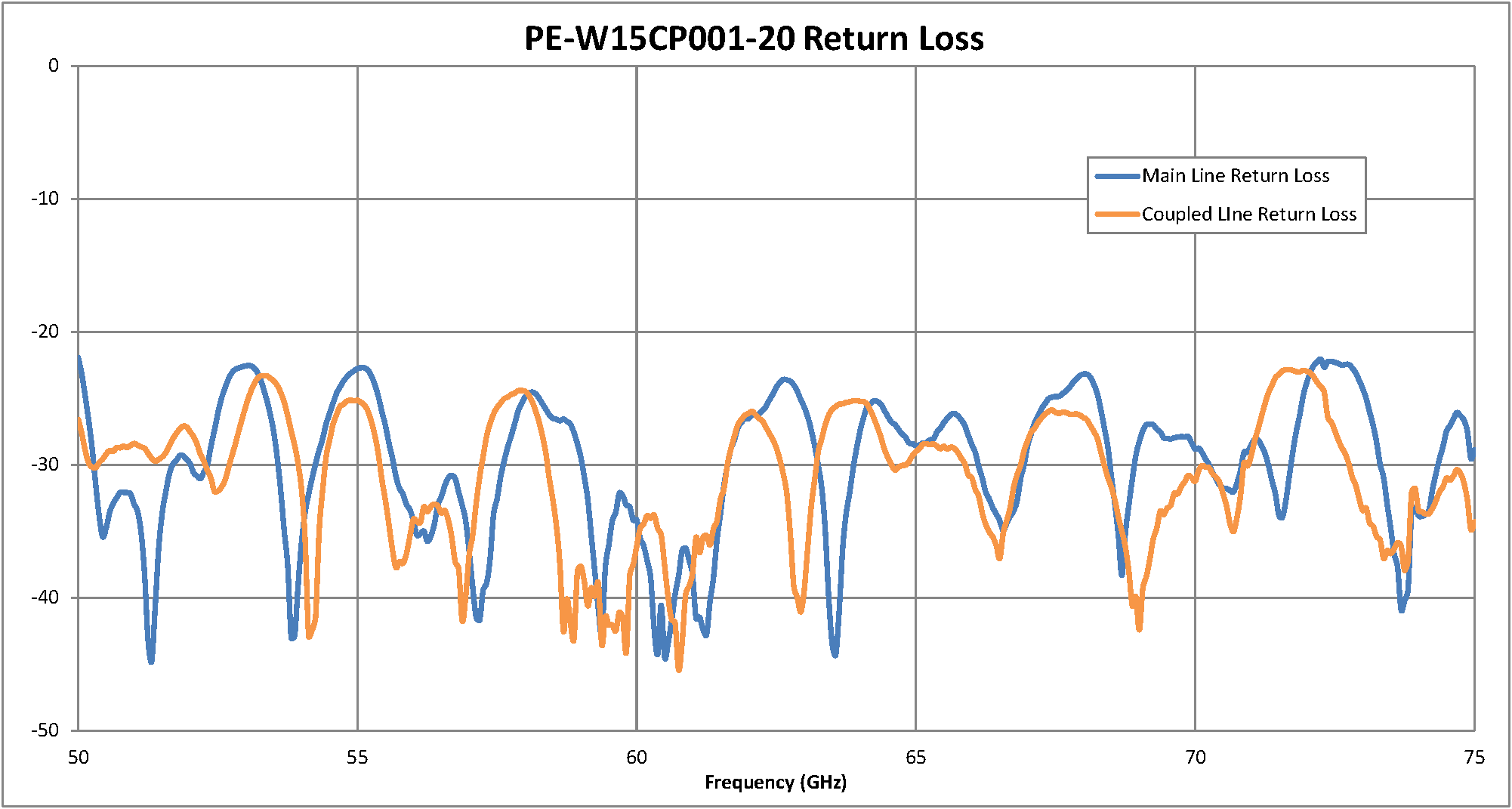

| PE-W15CP003-10典型性能参数 | |||
x
 |
|

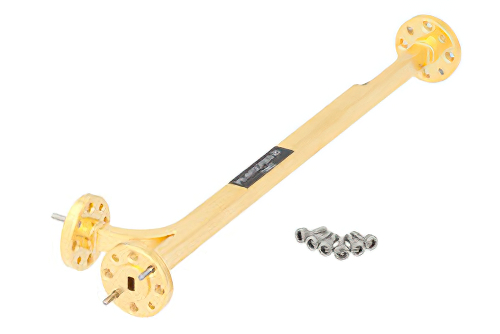

PE-W15CP003-20 | WR-15 |
50-75 |
V频段 |
1 |
1.2:1 |
20.00 |
30.00 |
E 平面 |
UG-385/U |
|
|||||||||||
 |
 |
||
 |
 |
||

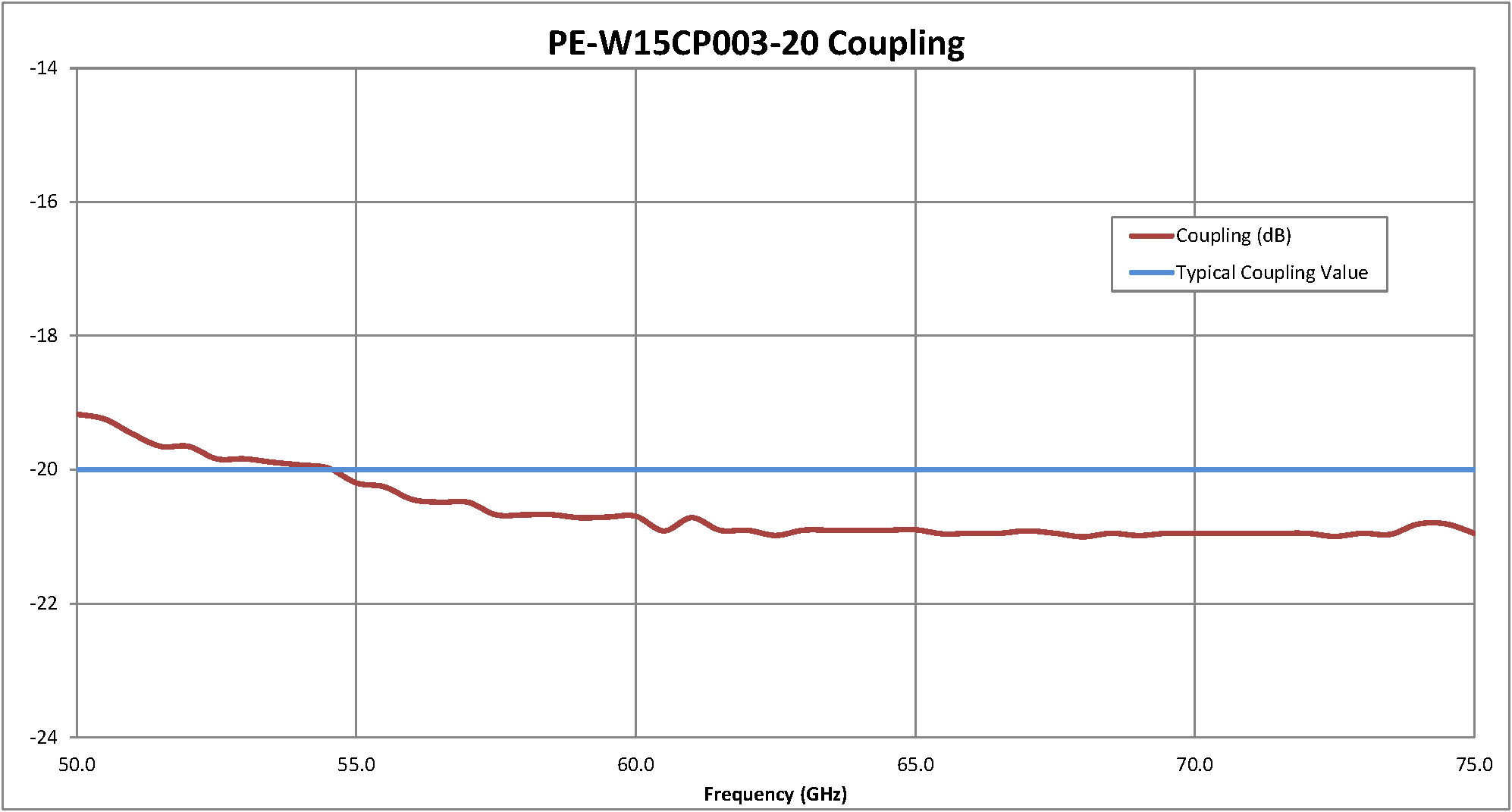

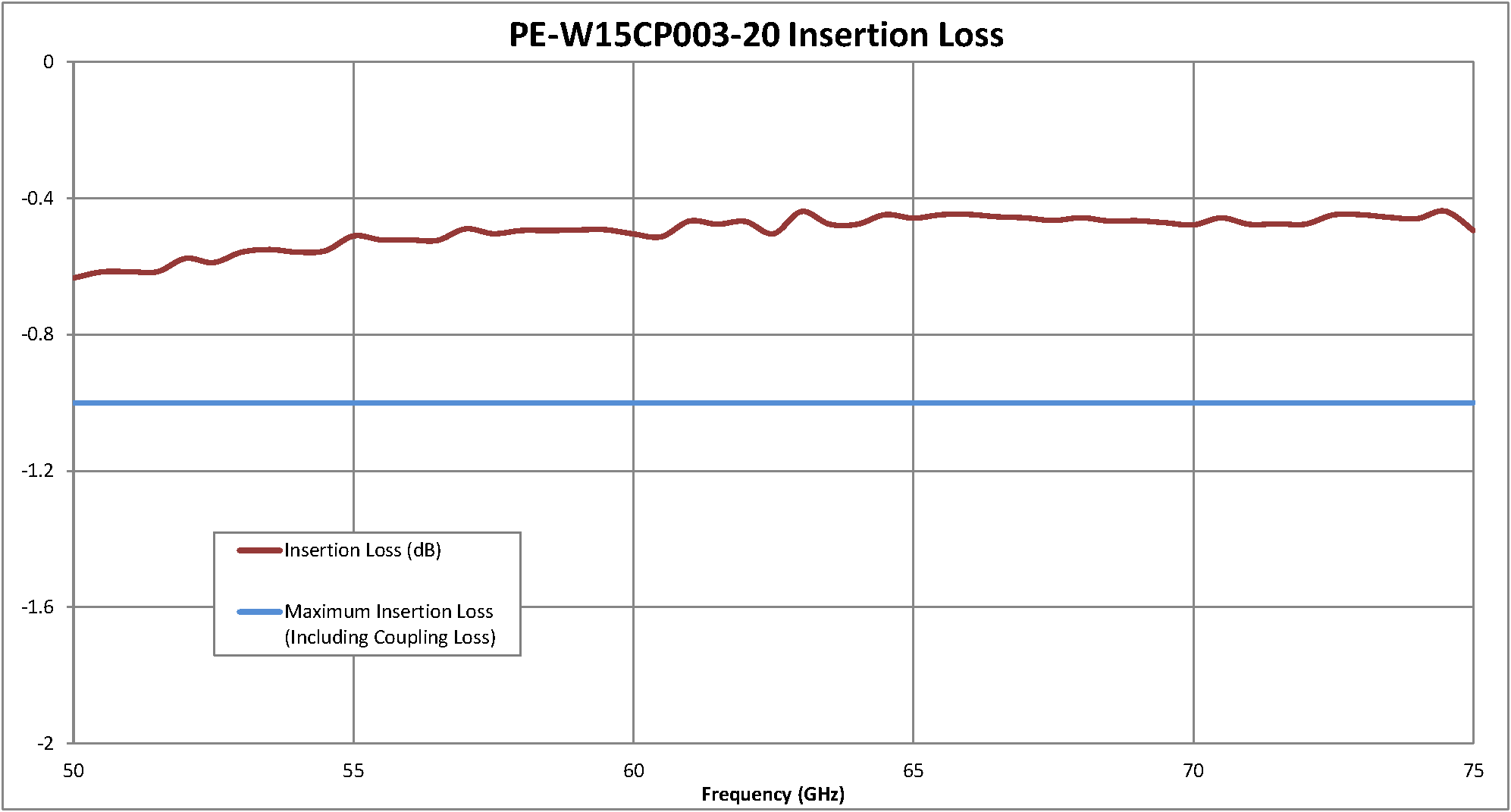

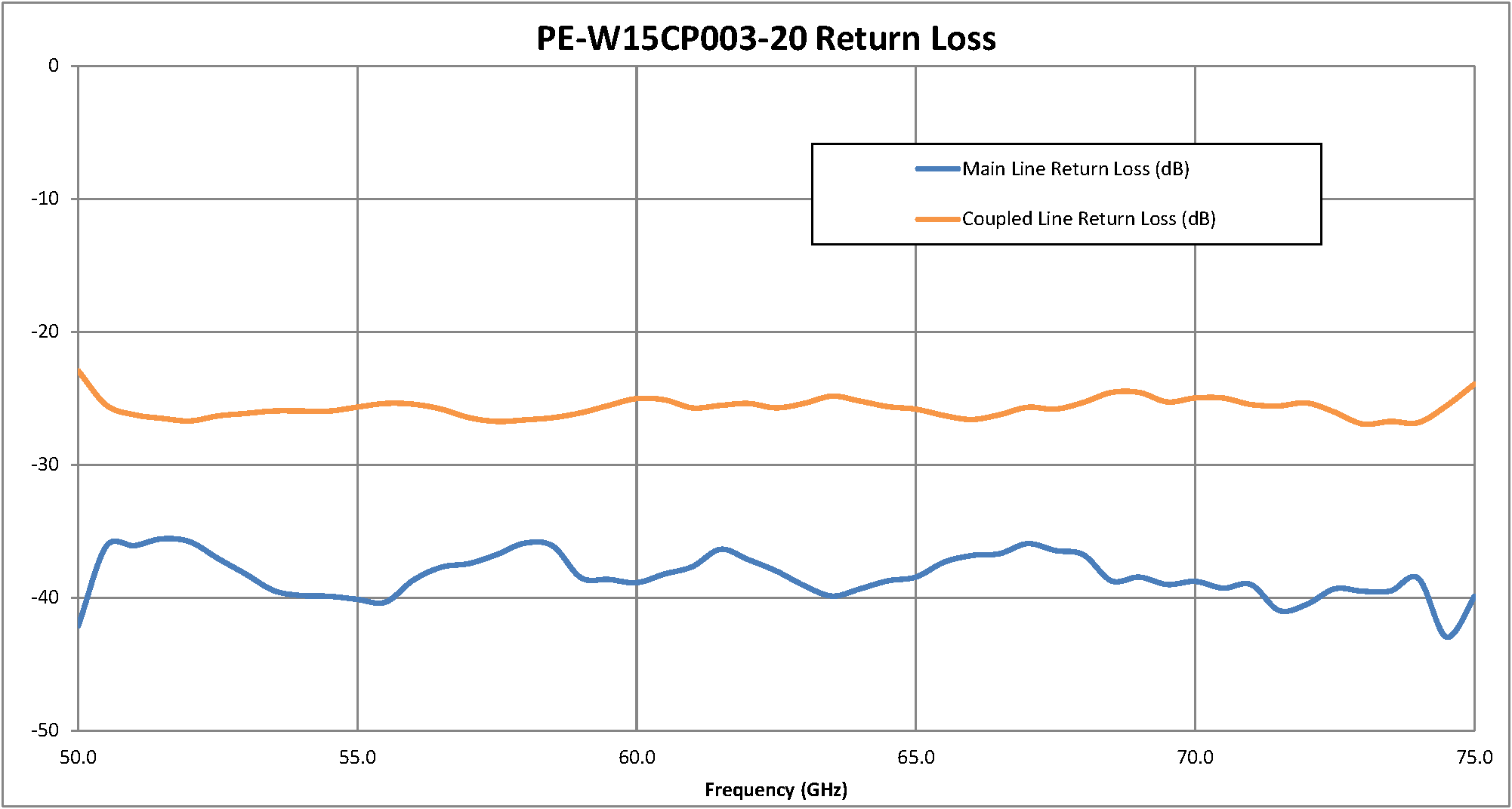

| PE-W15CP003-20典型性能参数 | |||
x
 |
|
PE-W19CP001-10 | WR-19 |
40-60 |
U频段 |
1.4 |
1.2:1 |
10.00 |
30.00 |
H平面 |
UG-383/U-Mod |
|
|||||||||||
 |
 |
||
 |
 |
||

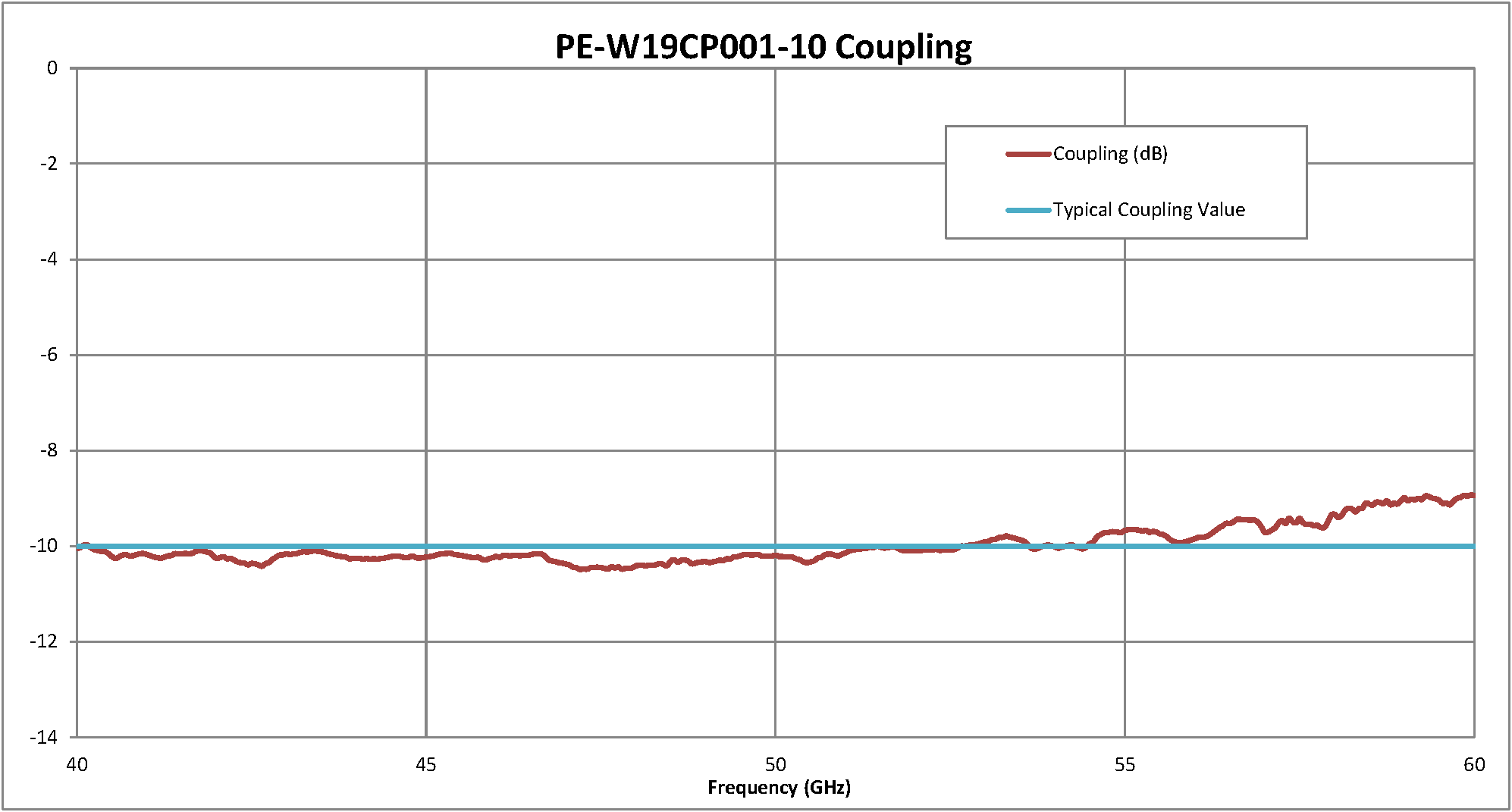

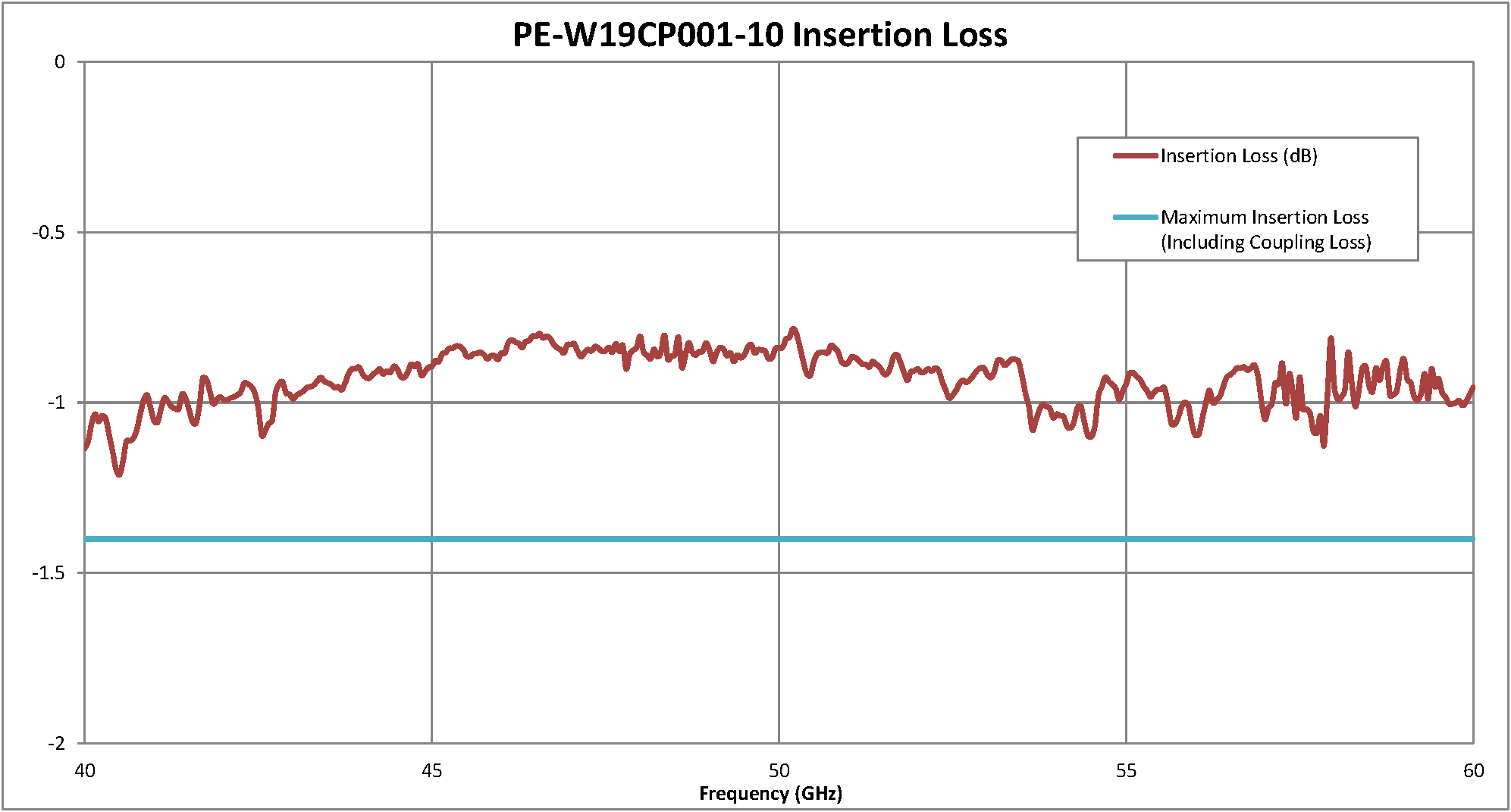

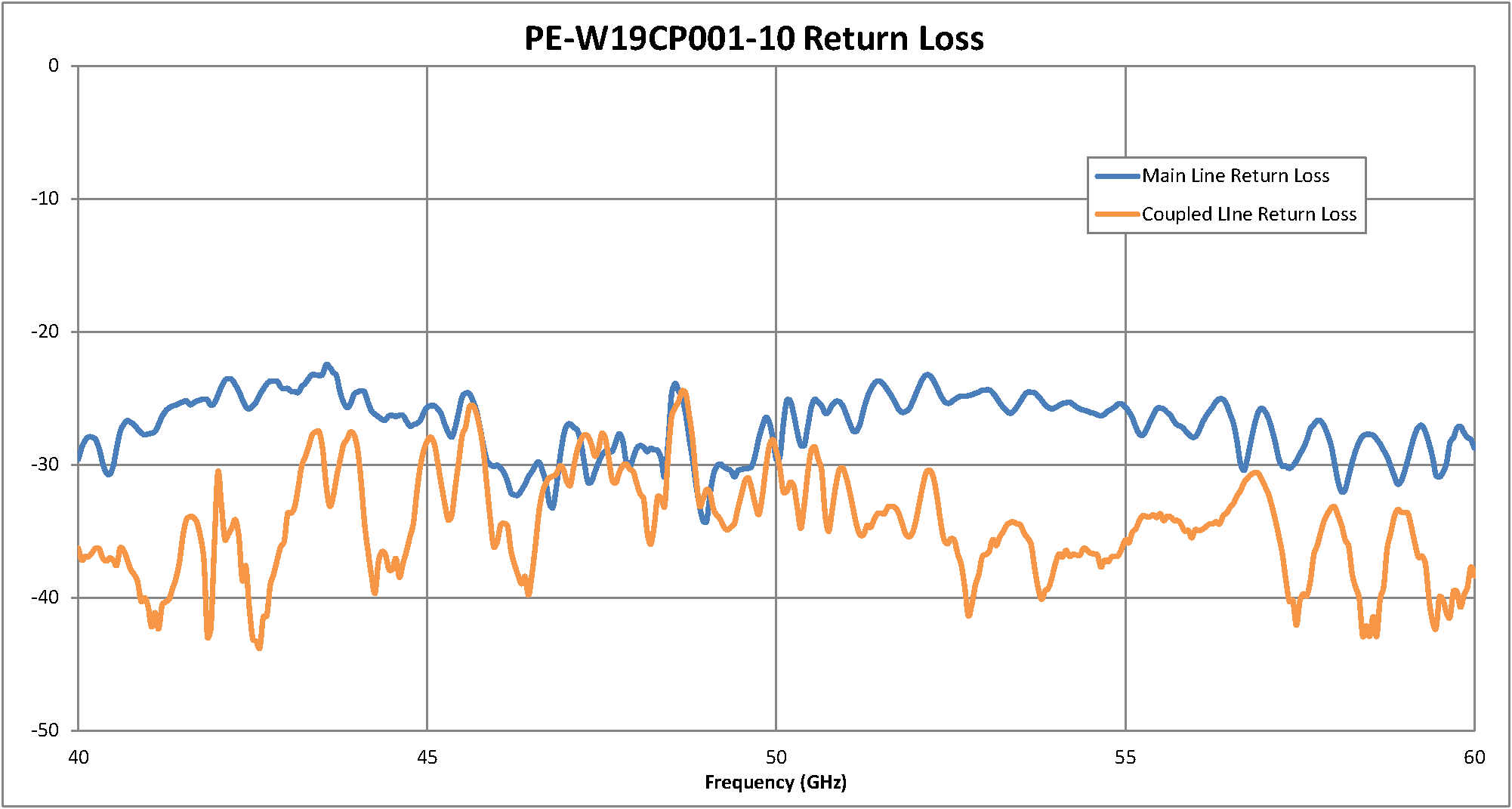

| PE-W19CP001-10典型性能参数 | |||
x
 |
|

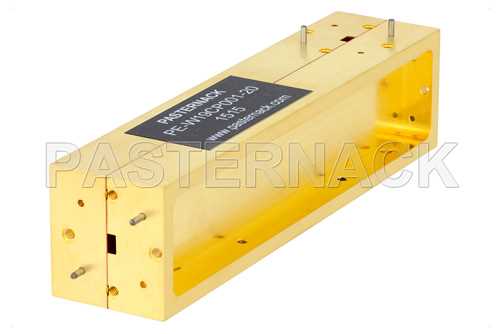

PE-W19CP001-20 | WR-19 |
40-60 |
U频段 |
1 |
1.2:1 |
20.00 |
30.00 |
H平面 |
UG-383/U-Mod |
|
|||||||||||
 |
 |
||
 |
 |
||

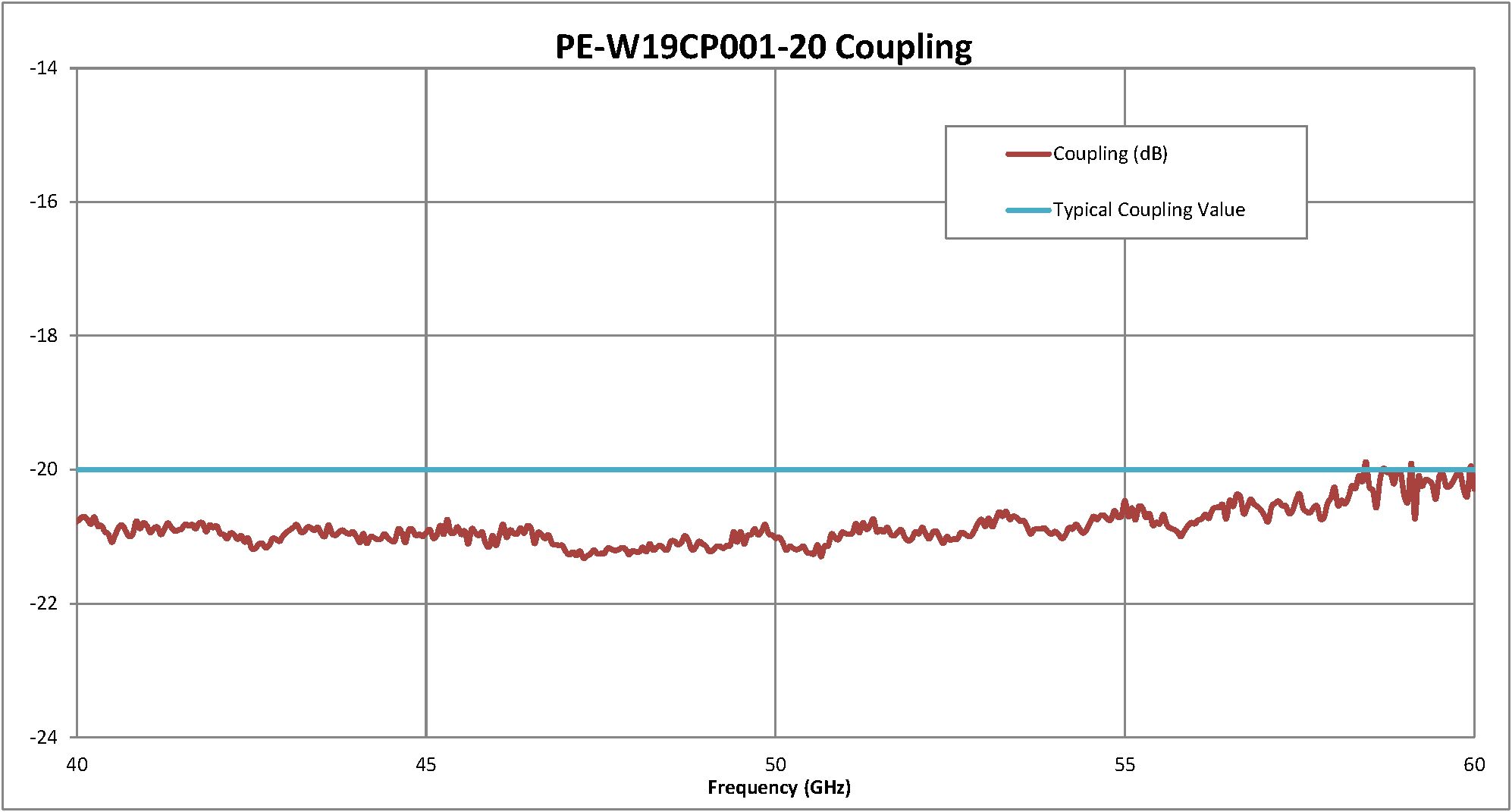

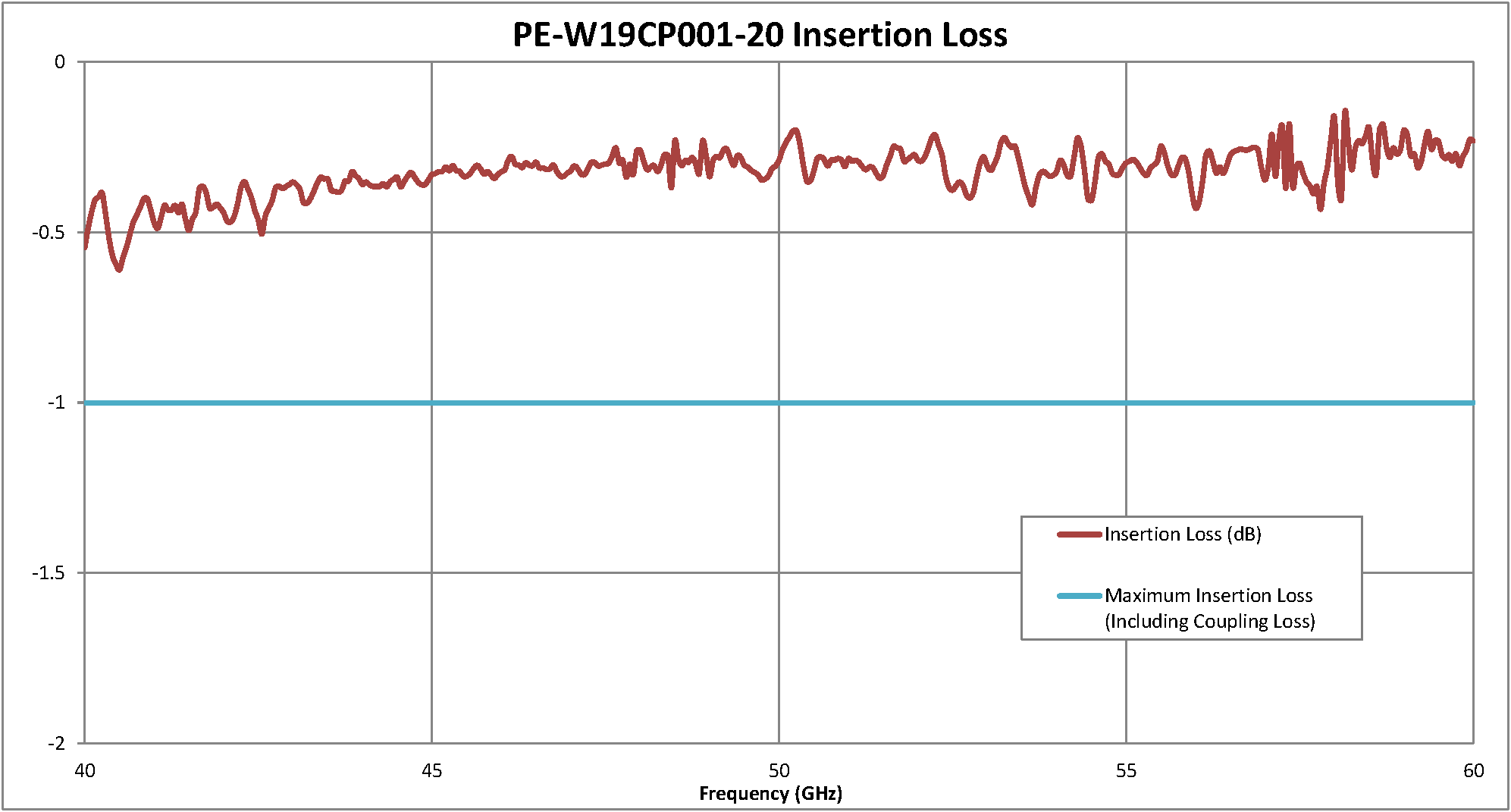

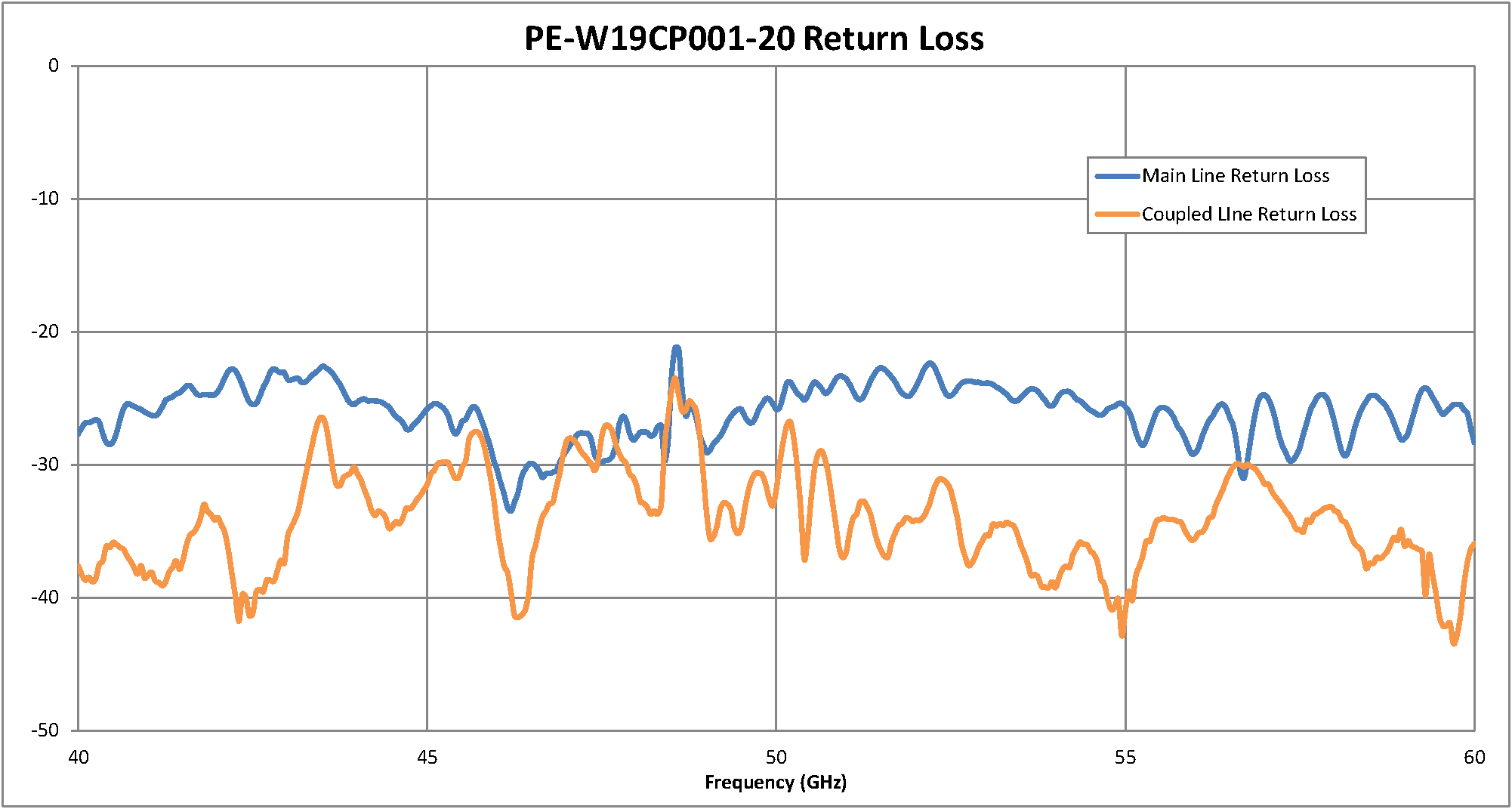

| PE-W19CP001-20典型性能参数 | |||
x
 |
|

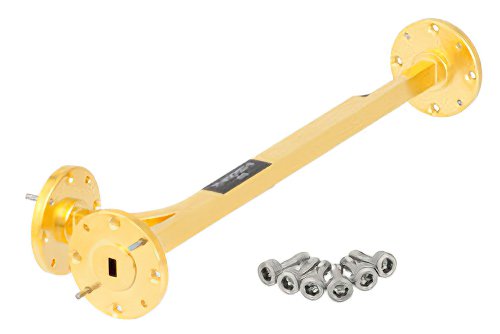

PE-W19CP003-10 | WR-19 |
40-60 |
U频段 |
0.8 |
1.2:1 |
10.00 |
30.00 |
E 平面 |
UG-383/U-Mod |
|
|||||||||||
 |
 |
||
 |
 |
||

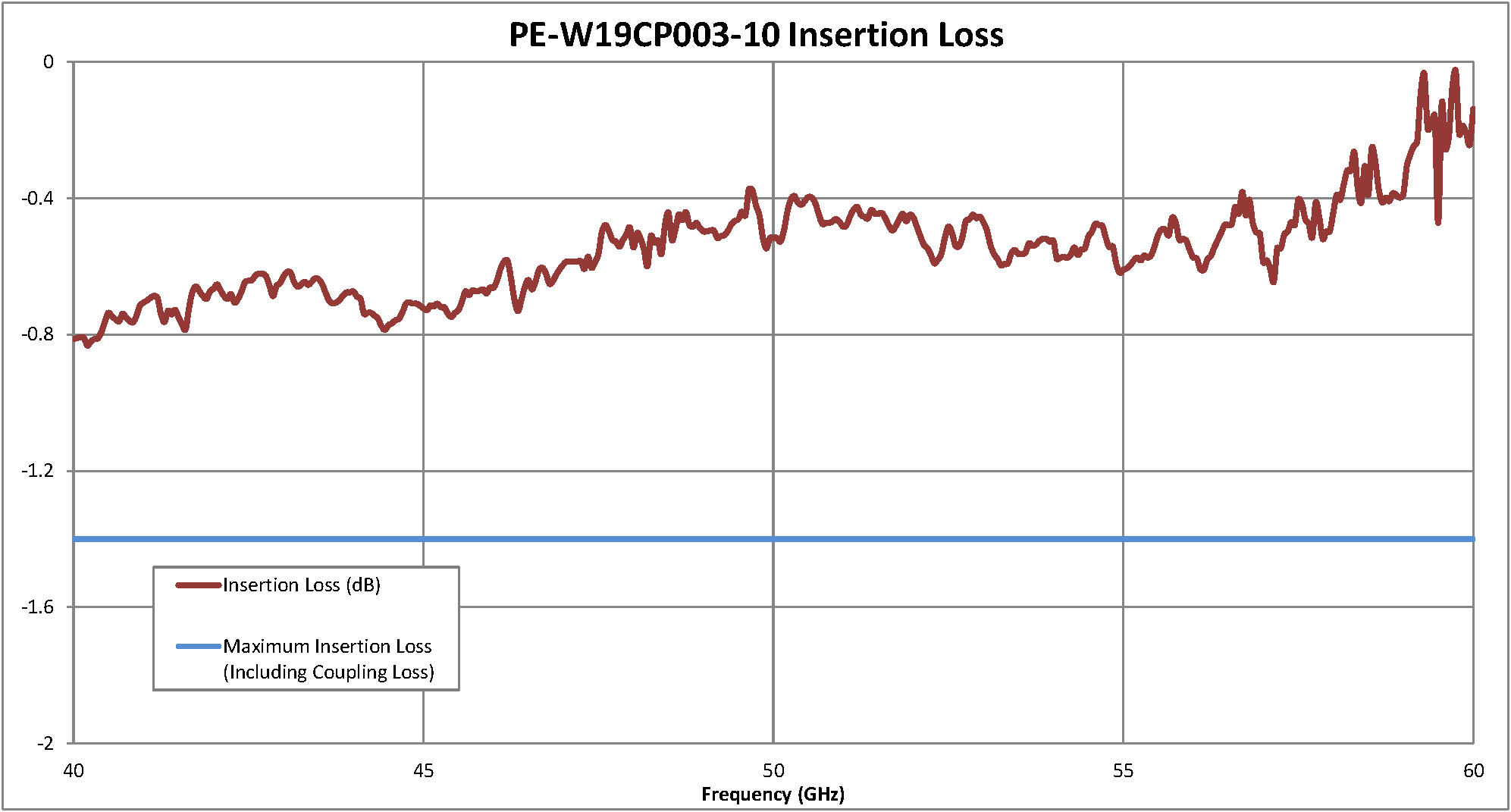

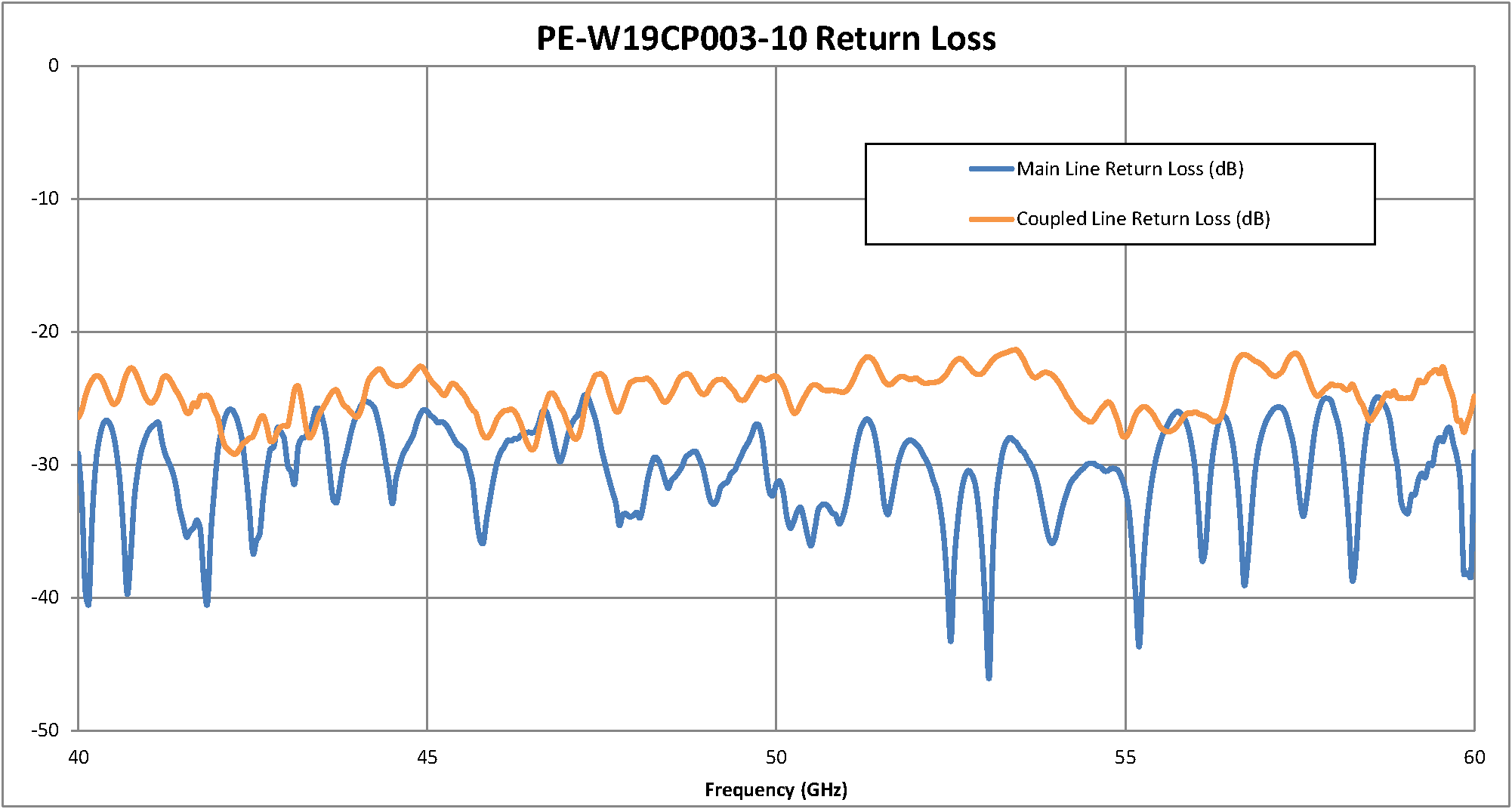

| PE-W19CP003-10典型性能参数 | |||
x
 |
|

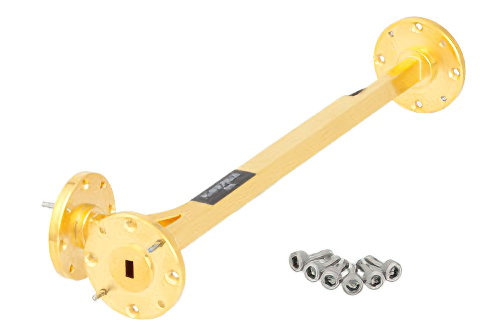

PE-W19CP003-20 | WR-19 |
40-60 |
U频段 |
0.8 |
1.2:1 |
20.00 |
30.00 |
E 平面 |
UG-383/U-Mod |
|
|||||||||||
 |
 |
||
 |
 |
||

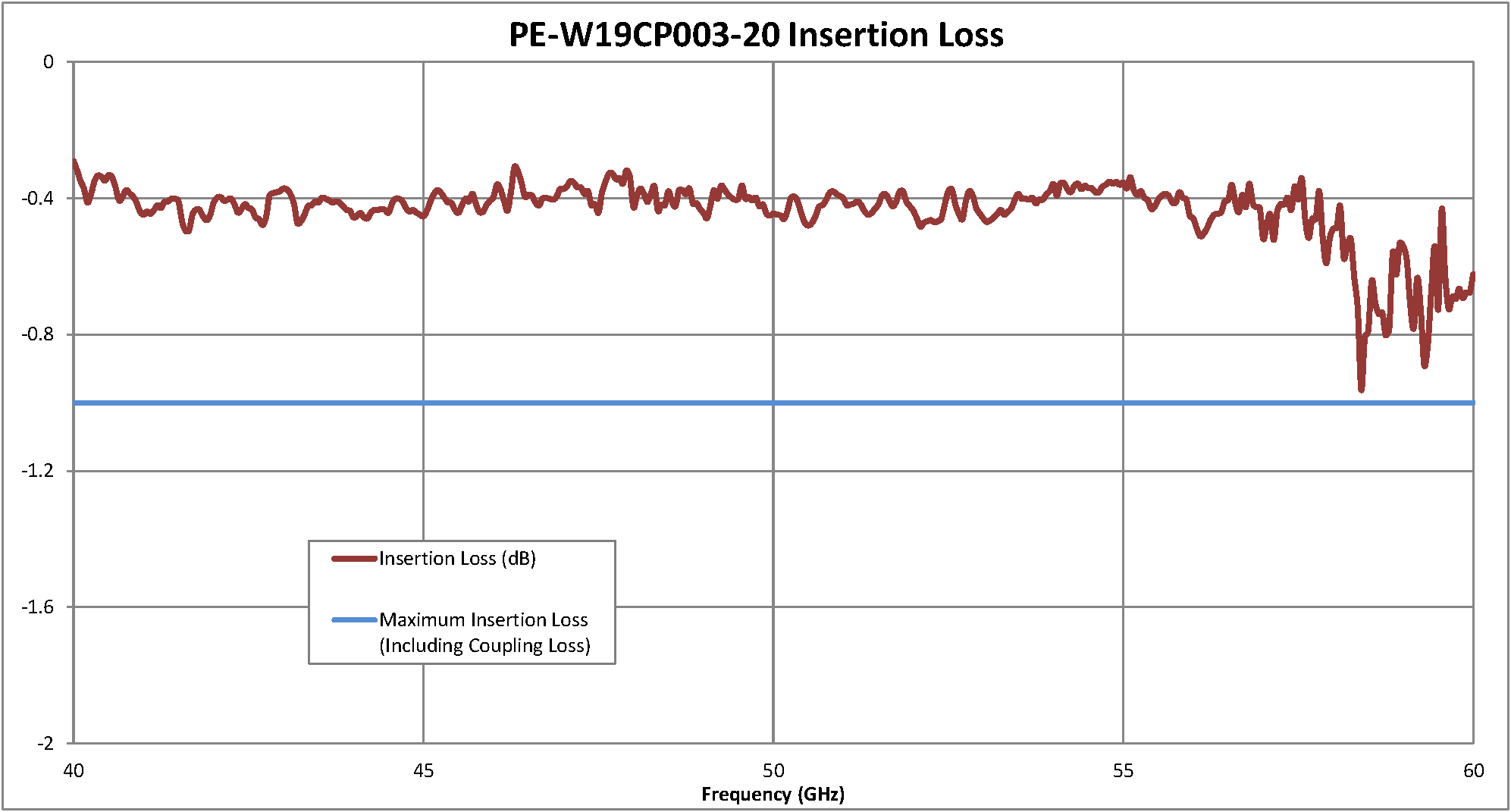

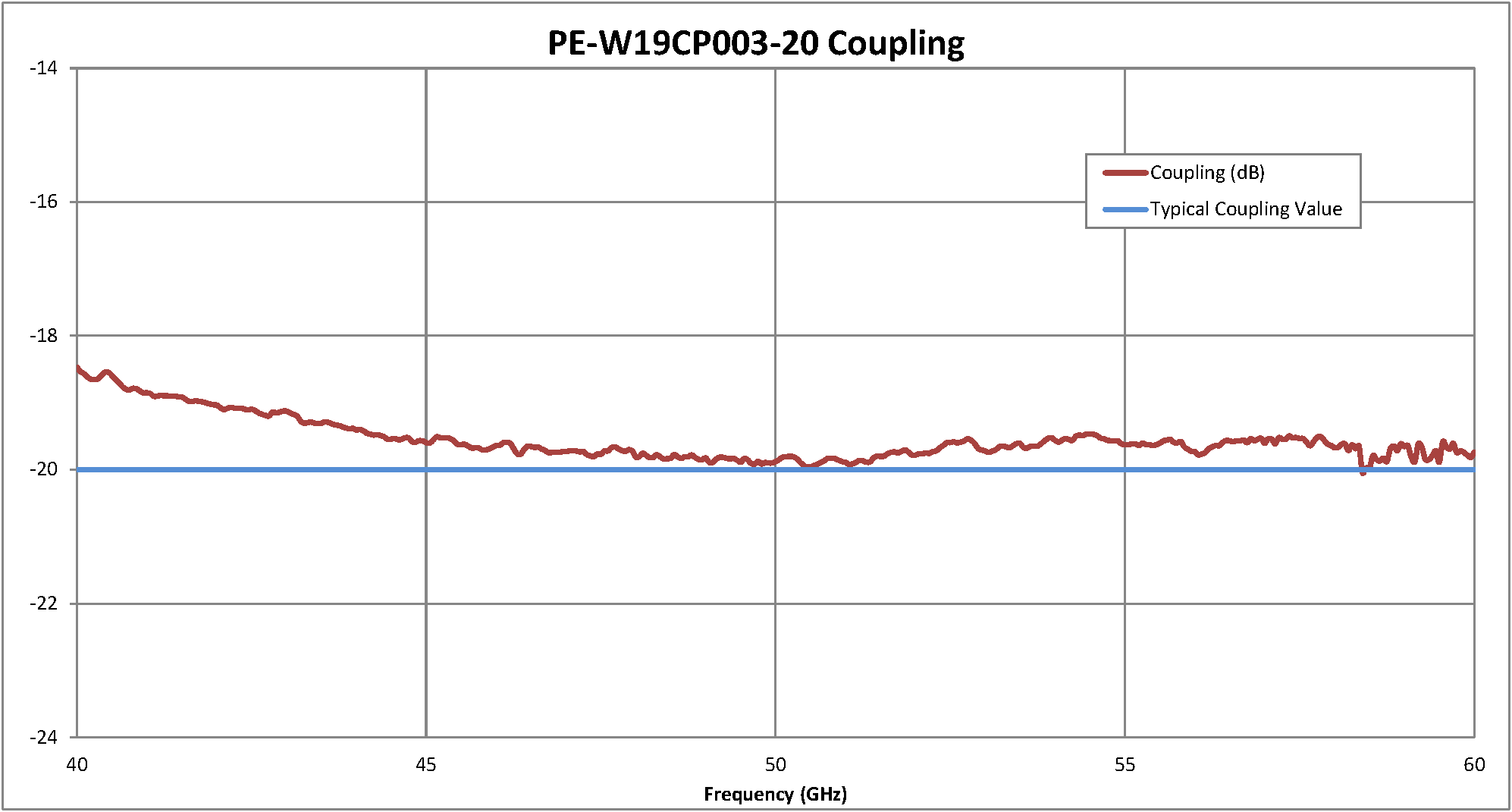

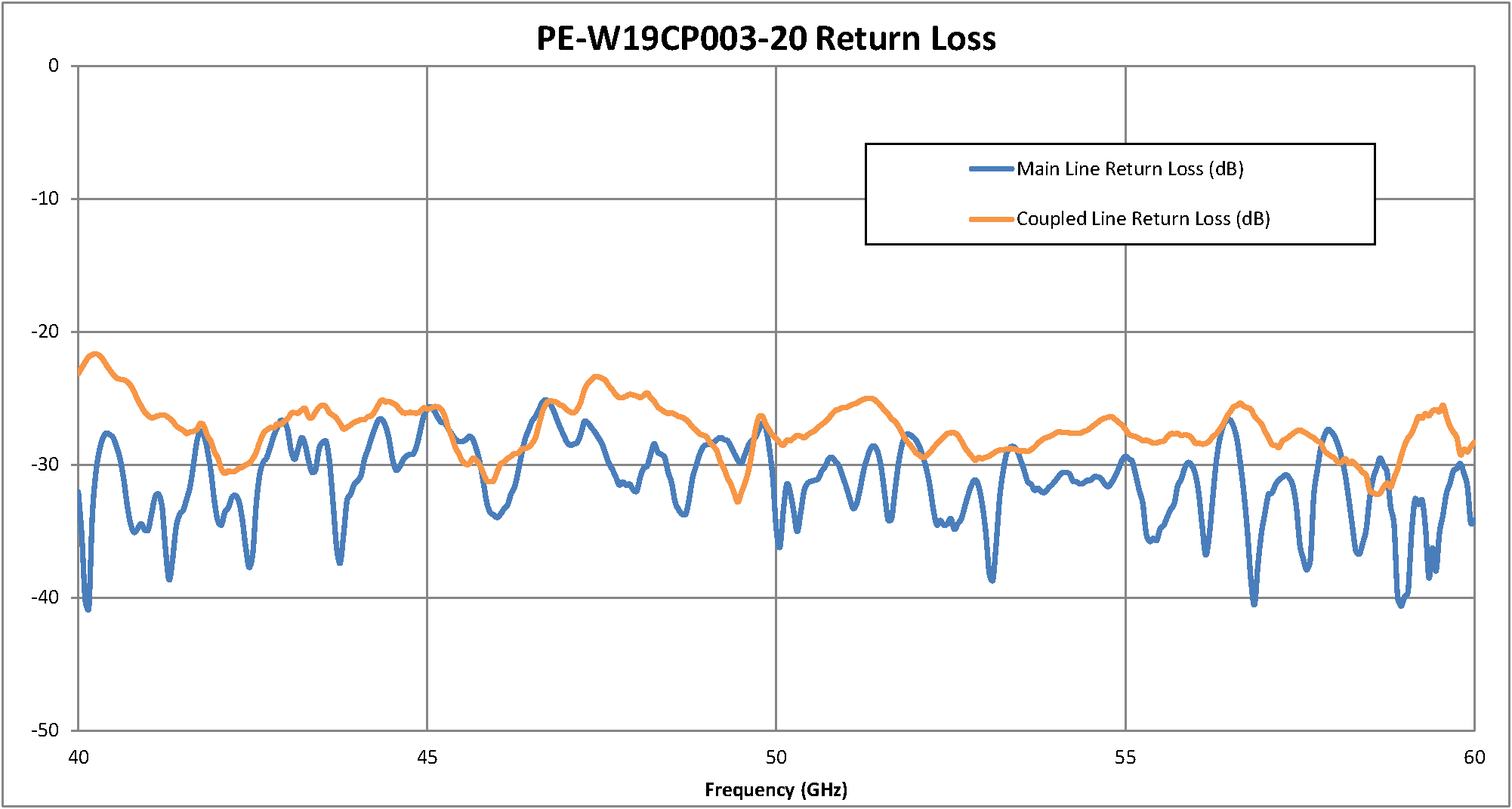

| PE-W19CP003-20典型性能参数 | |||
x
 |
|
PE-W22CP001-10 | WR-22 |
33-50 |
Q频段 |
1.2 |
1.2:1 |
10.00 |
30.00 |
H平面 |
UG-383/U |
|
|||||||||||
 |
 |
||
 |
 |
||

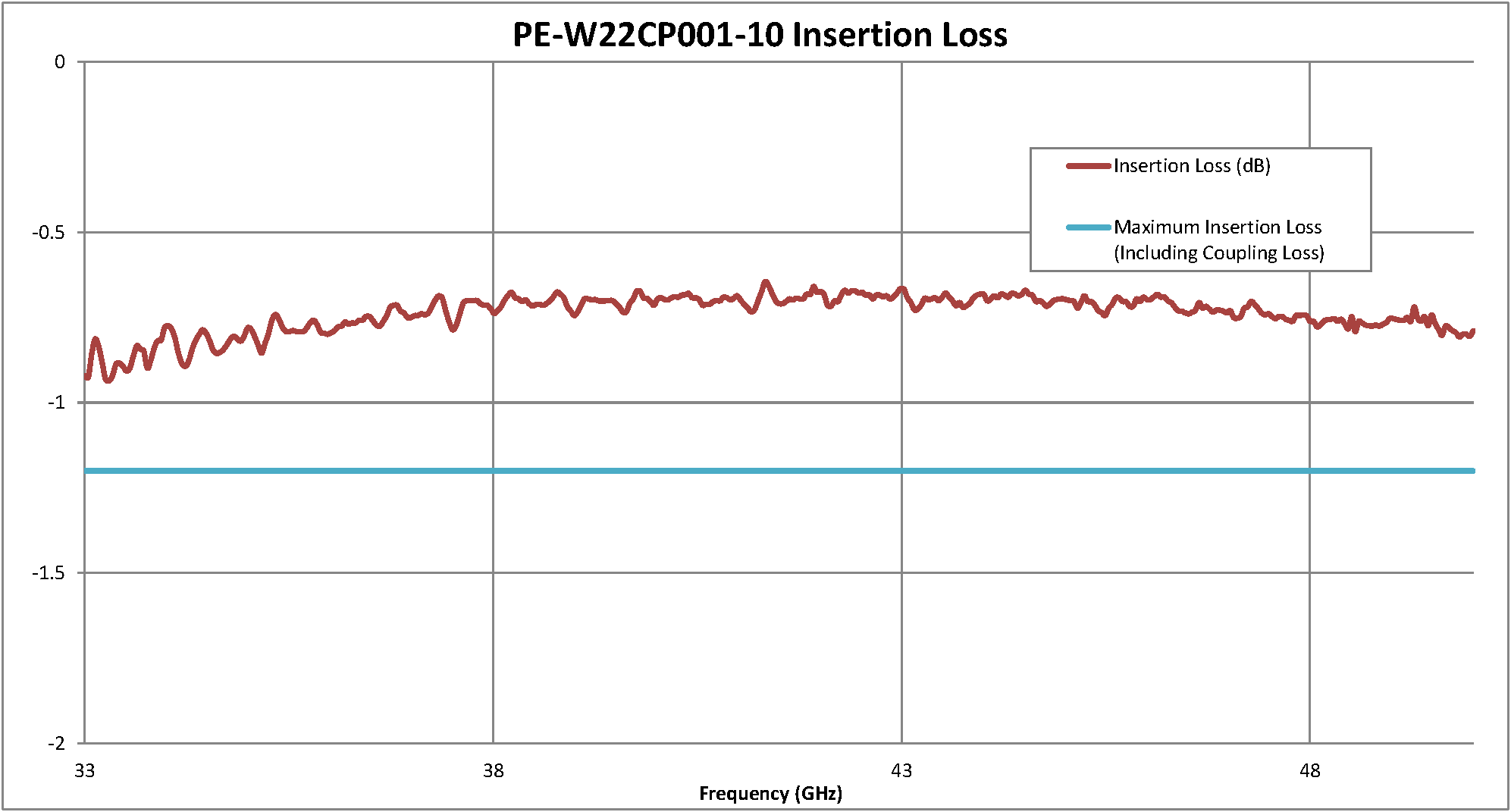

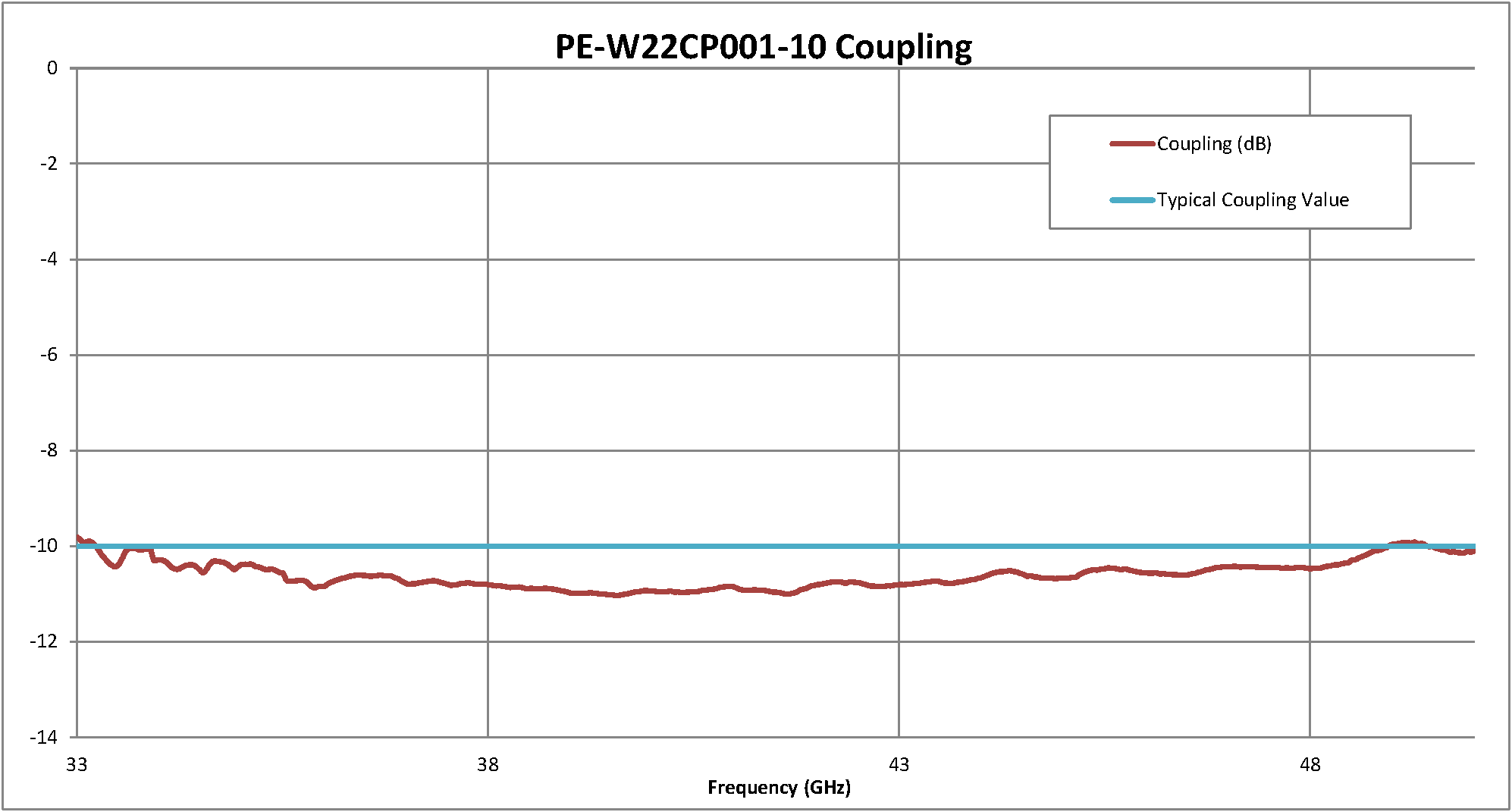

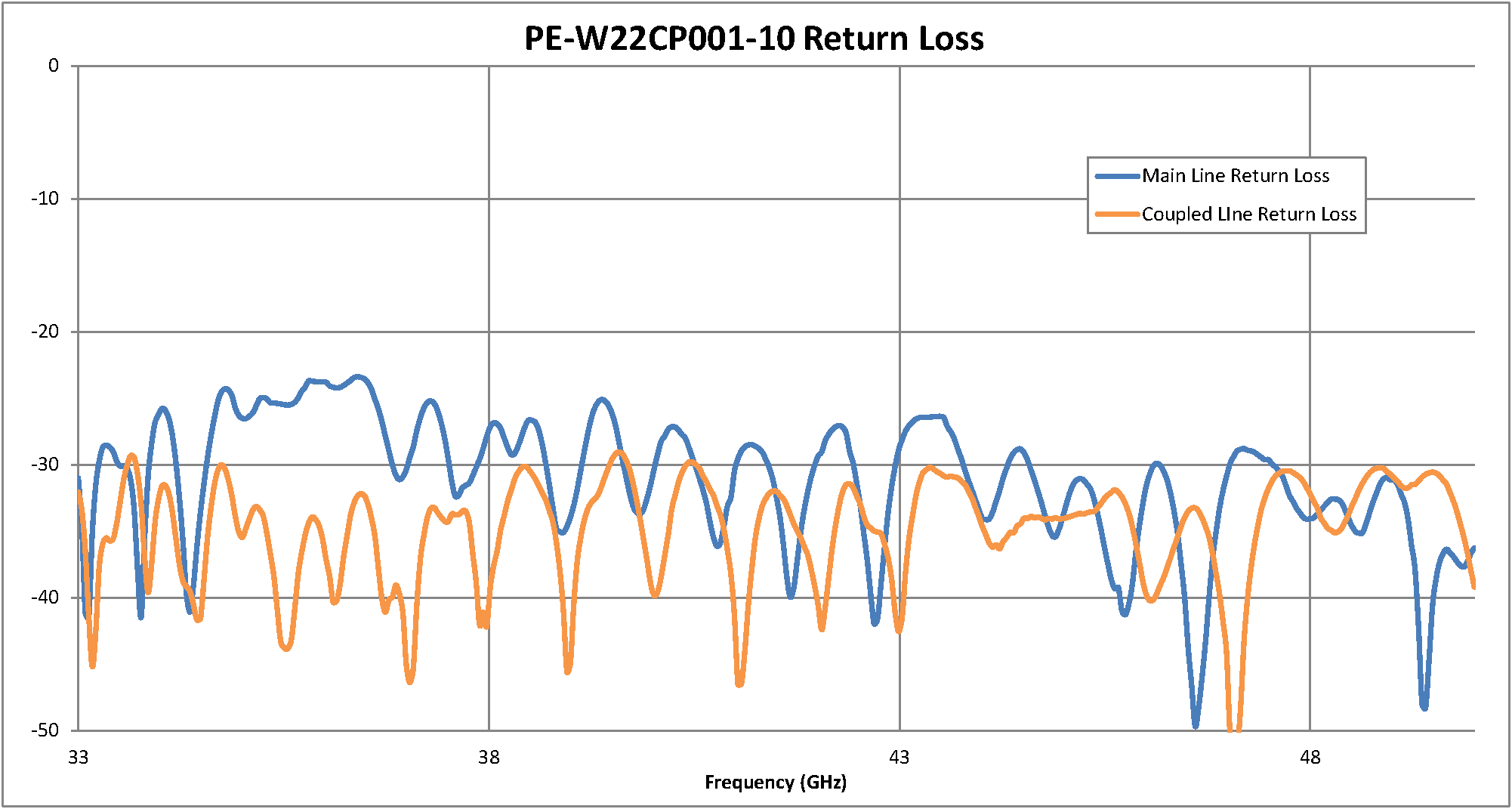

| PE-W22CP001-10典型性能参数 | |||
x
 |
|

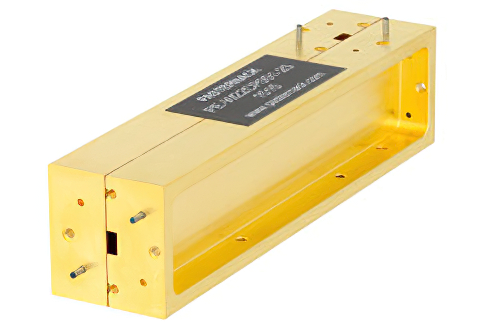

PE-W22CP001-20 | WR-22 |
33-50 |
Q频段 |
0.8 |
1.2:1 |
20.00 |
30.00 |
H平面 |
UG-383/U |
|
|||||||||||
 |
 |
||
 |
 |
||

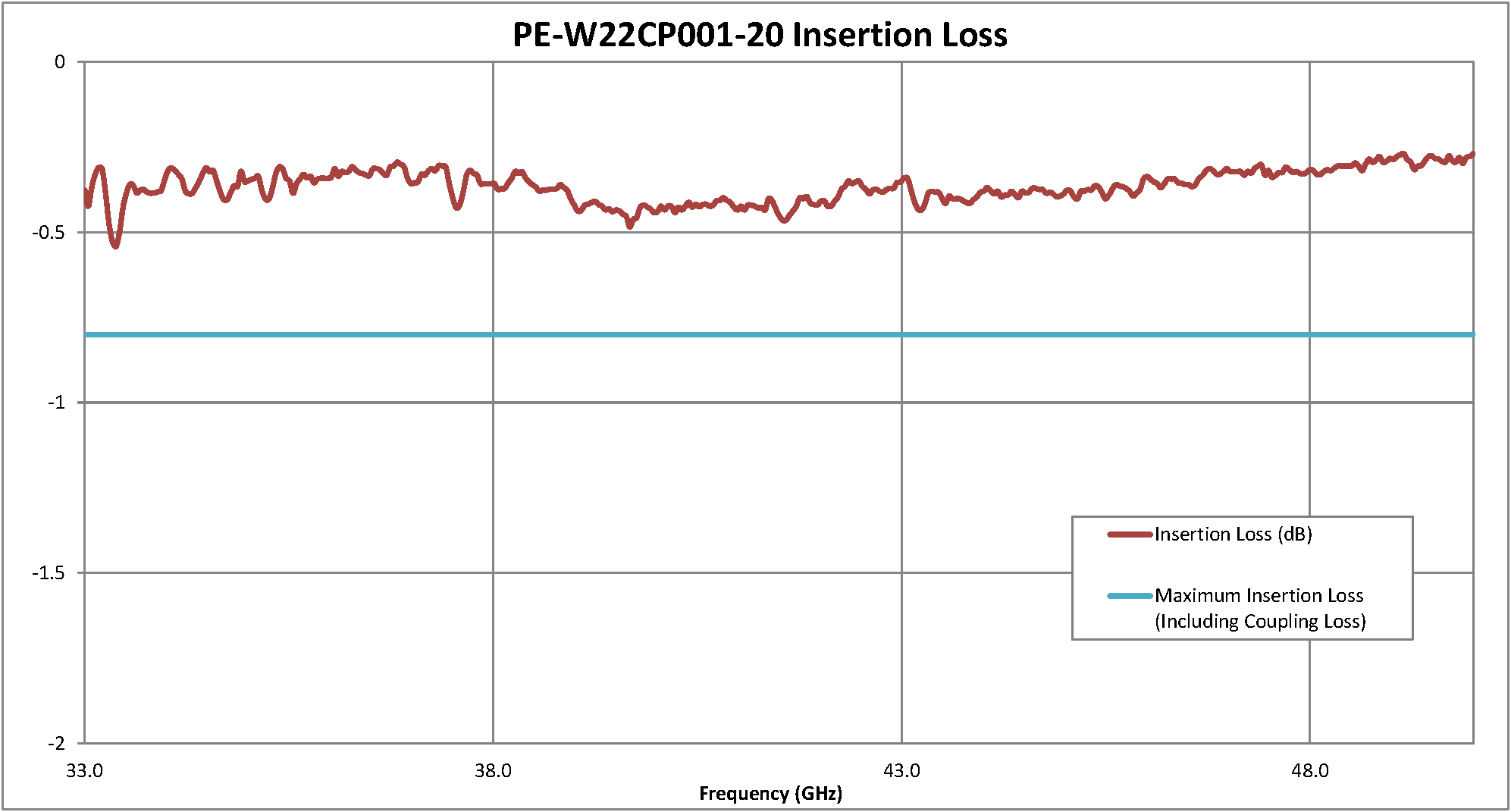

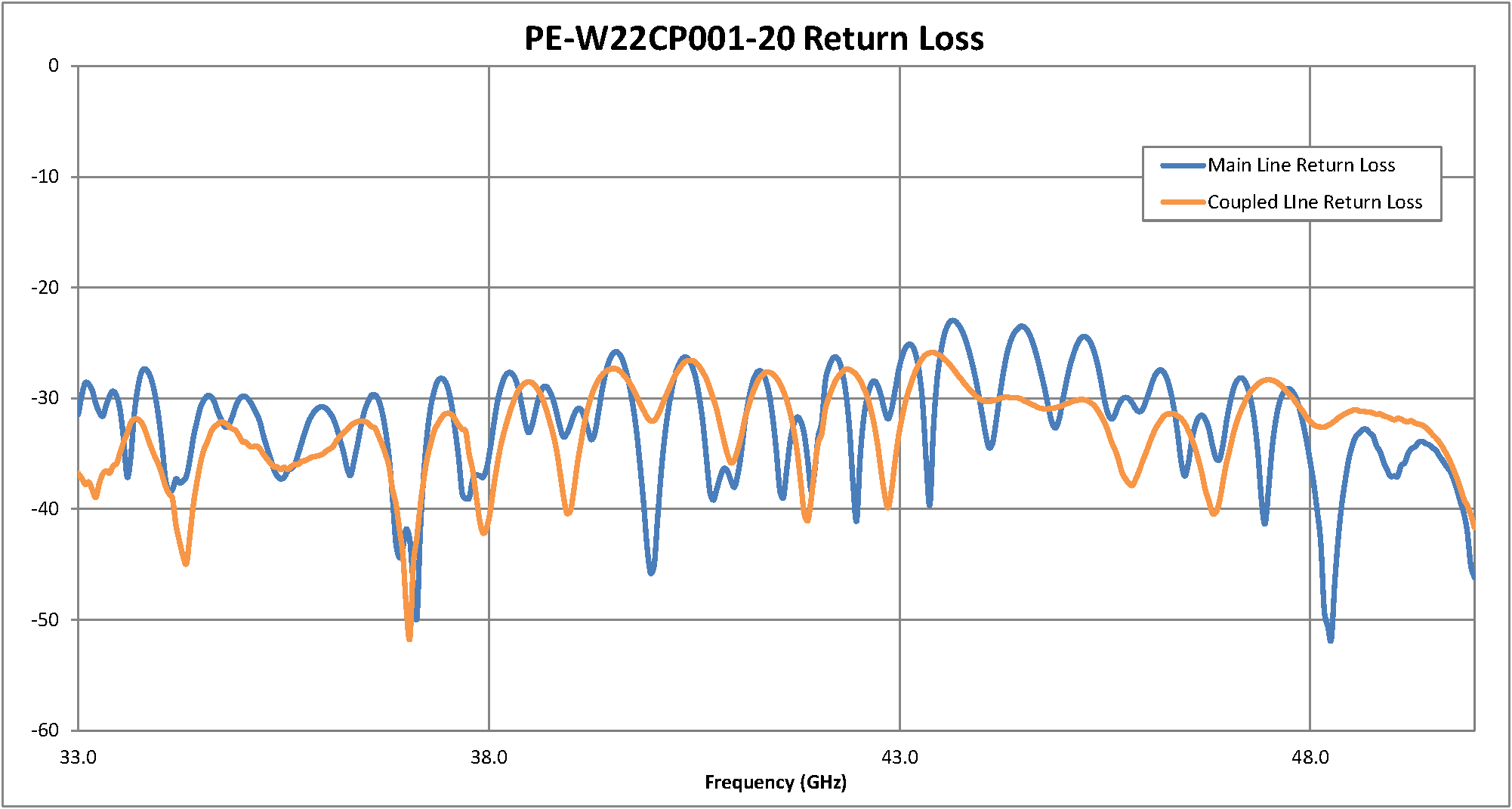

| PE-W22CP001-20典型性能参数 | |||
x
 |
|

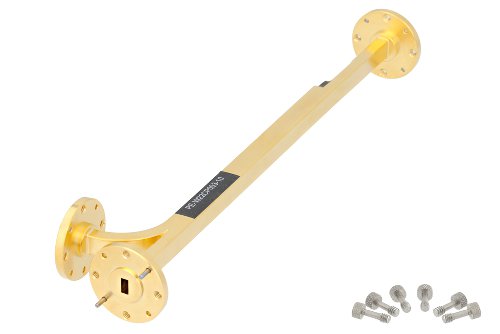

PE-W22CP003-10 | WR-22 |
33-50 |
Q频段 |
1.2 |
1.2:1 |
10.00 |
30.00 |
E 平面 |
UG-383/U |
|
|||||||||||
 |
 |
||
 |
 |
||

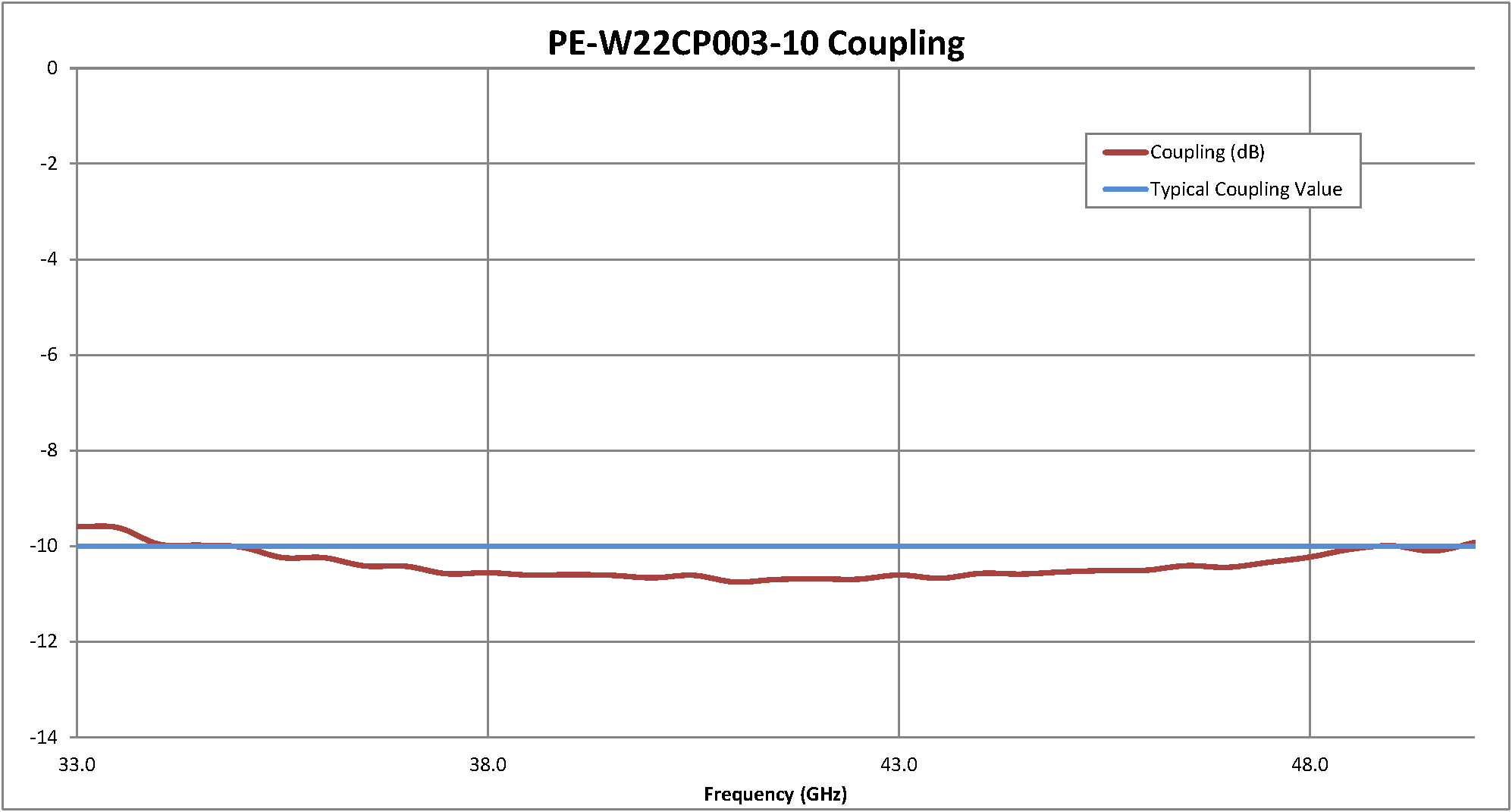

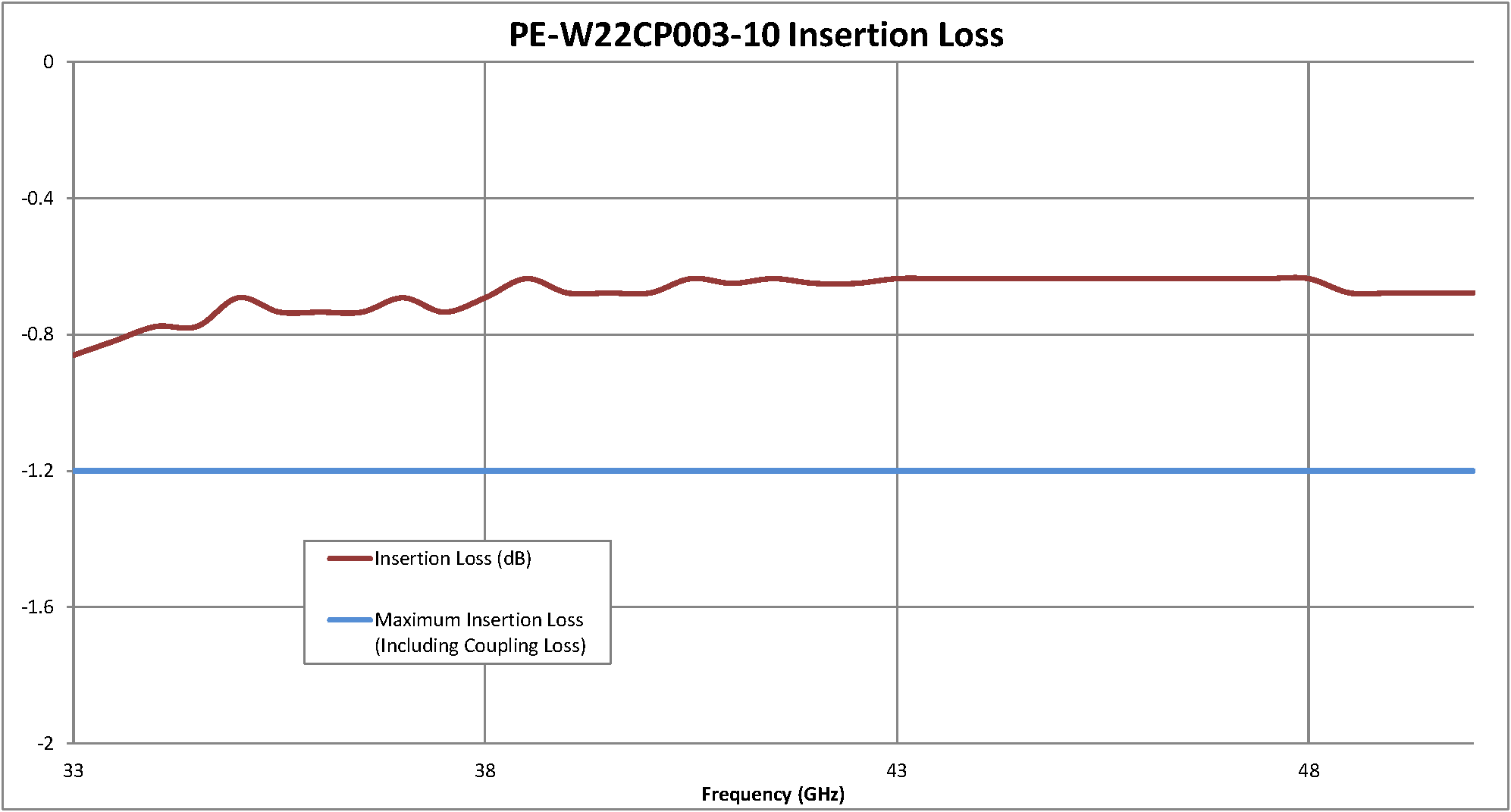

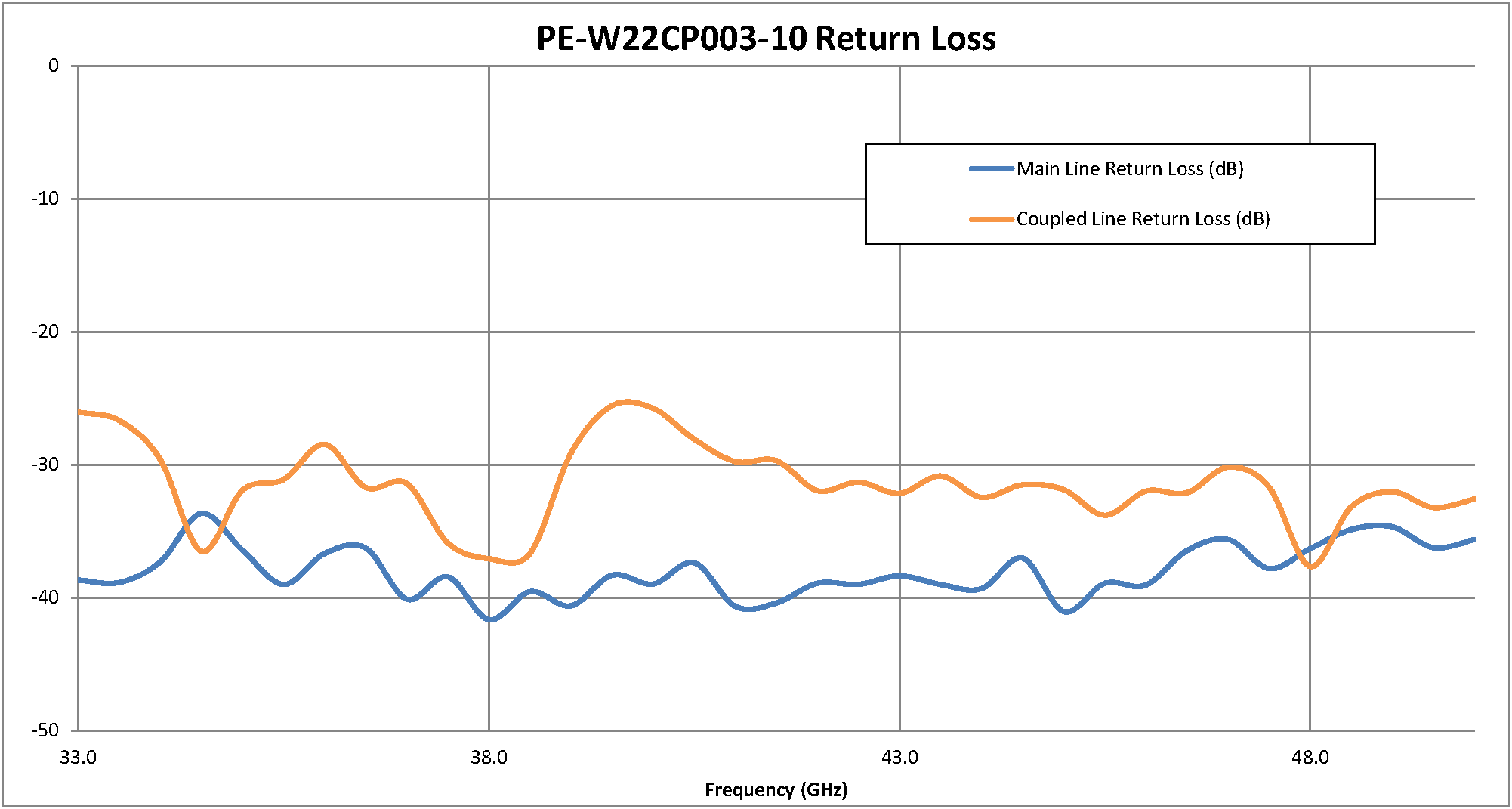

| PE-W22CP003-10典型性能参数 | |||
x
 |
|

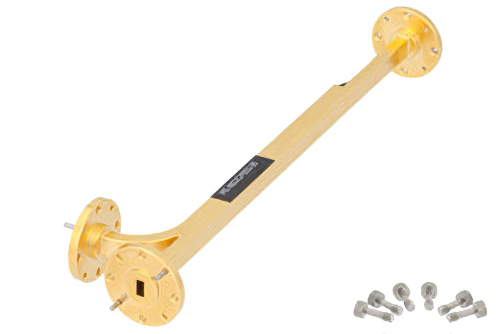

PE-W22CP003-20 | WR-22 |
33-50 |
Q频段 |
0.8 |
1.2:1 |
20.00 |
30.00 |
E 平面 |
UG-383/U |
|
|||||||||||
 |
 |
||
 |
 |
||

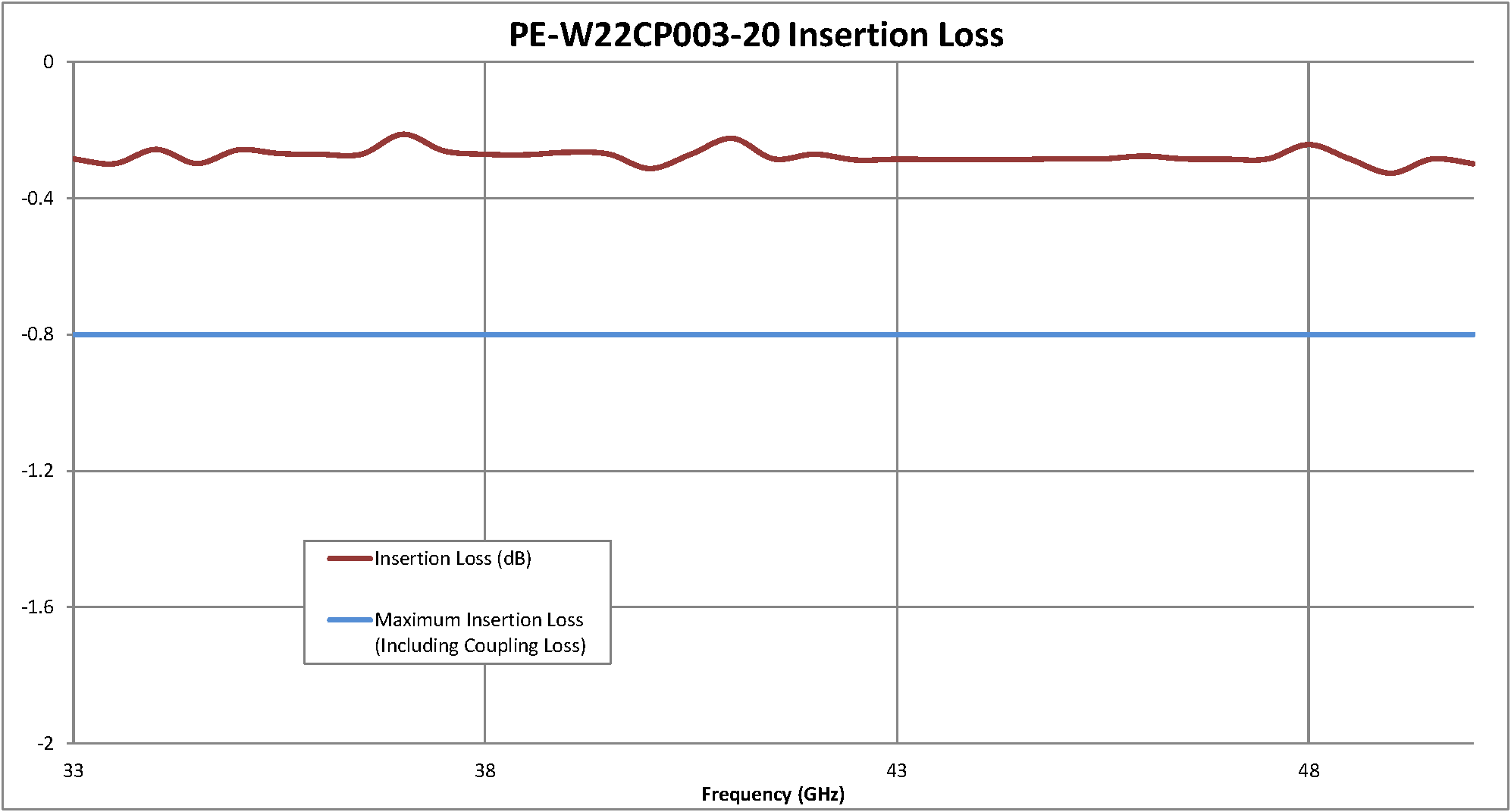

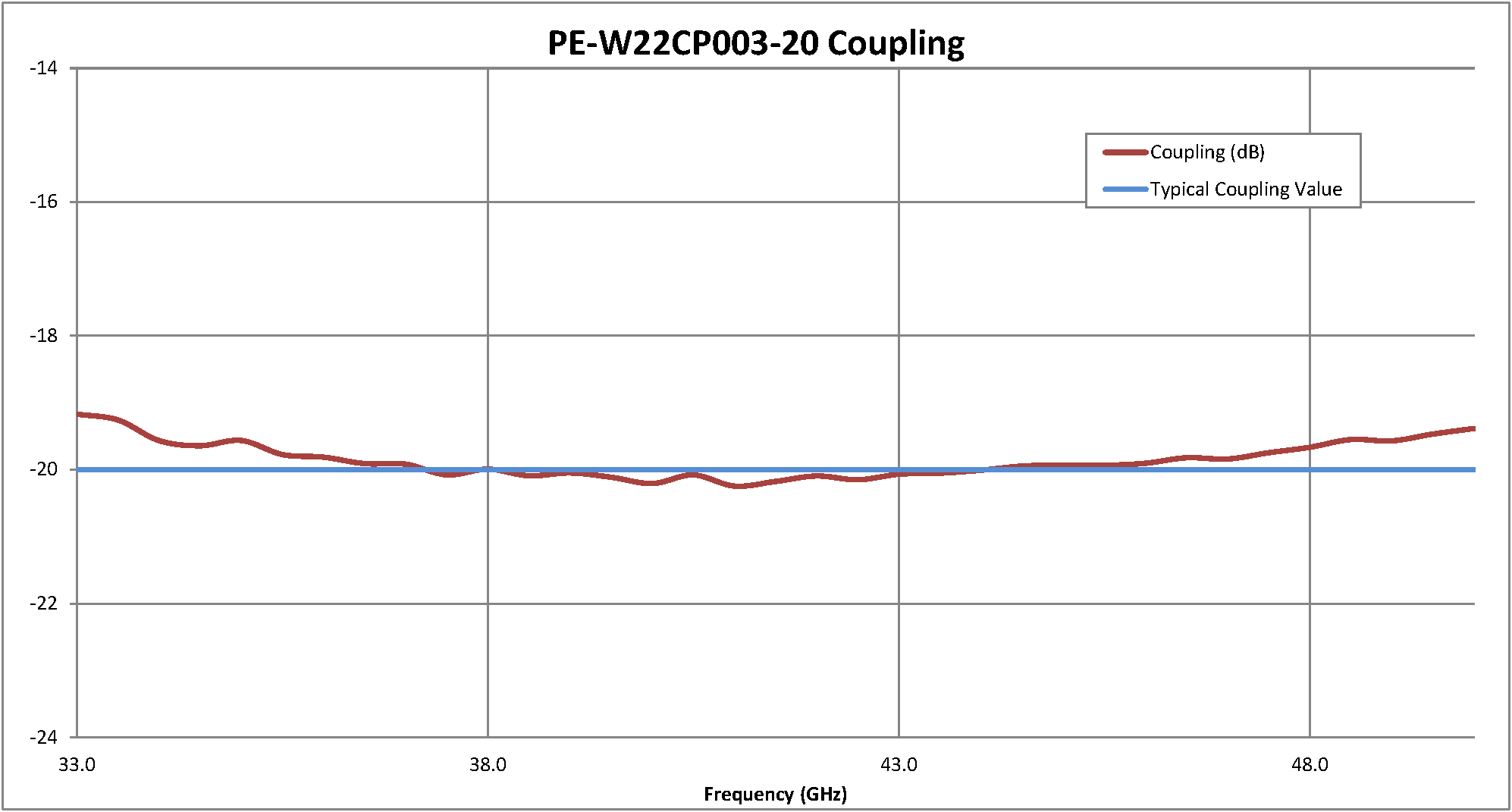

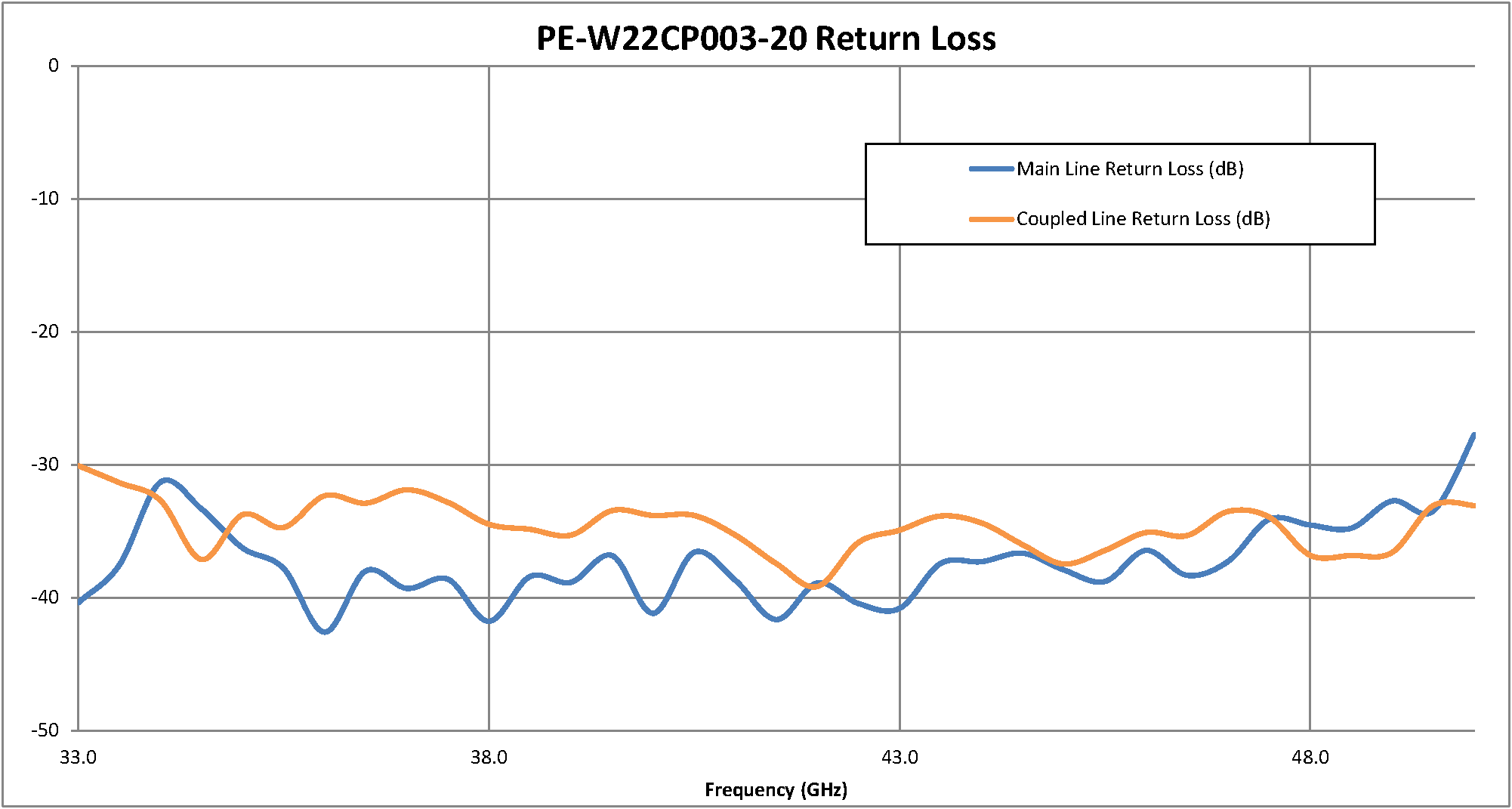

| PE-W22CP003-20典型性能参数 | |||

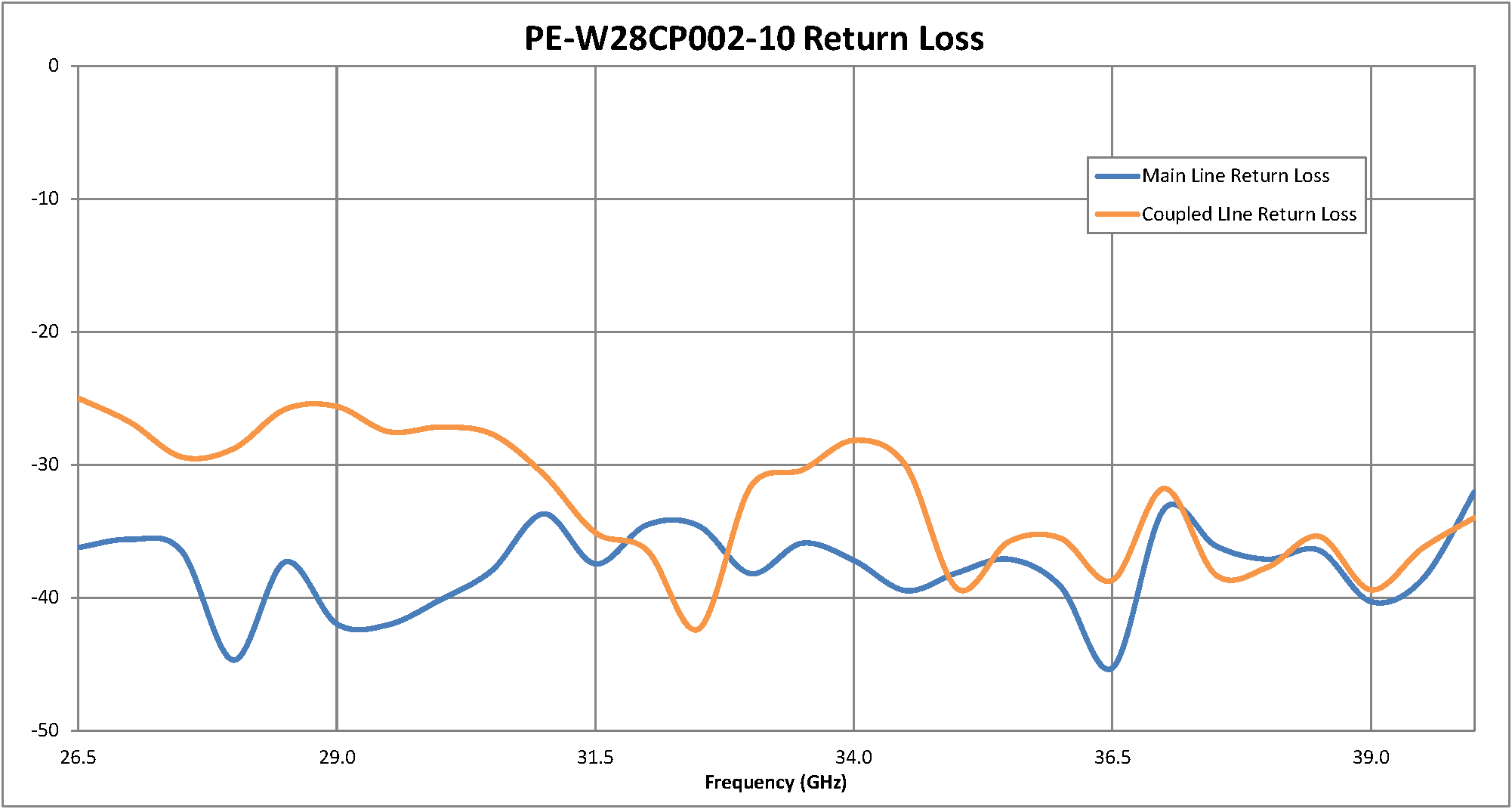

x
 |
|

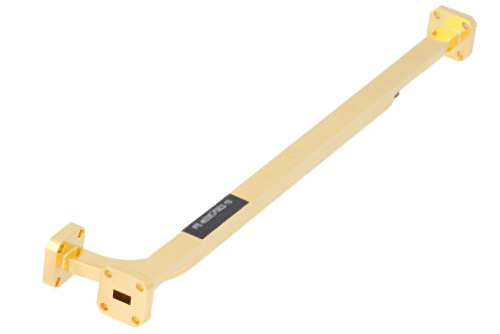

PE-W28CP002-10 | WR-28 |
26.5-40 |
Ka频段 |
1 |
1.2:1 |
10.00 |
30.00 |
H平面 |
UG-599/U |
|
|||||||||||
 |
 |
||
 |
 |
||

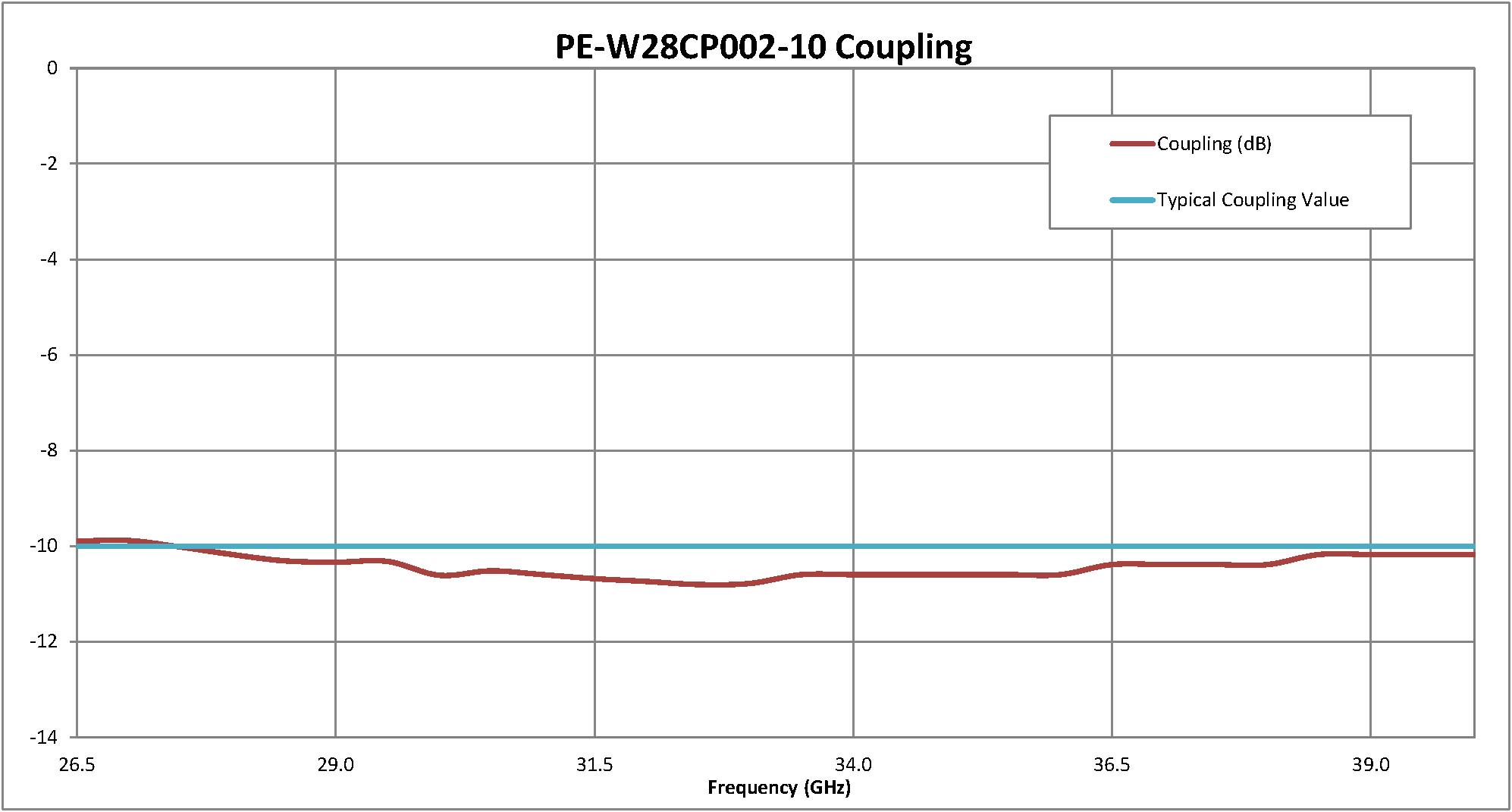

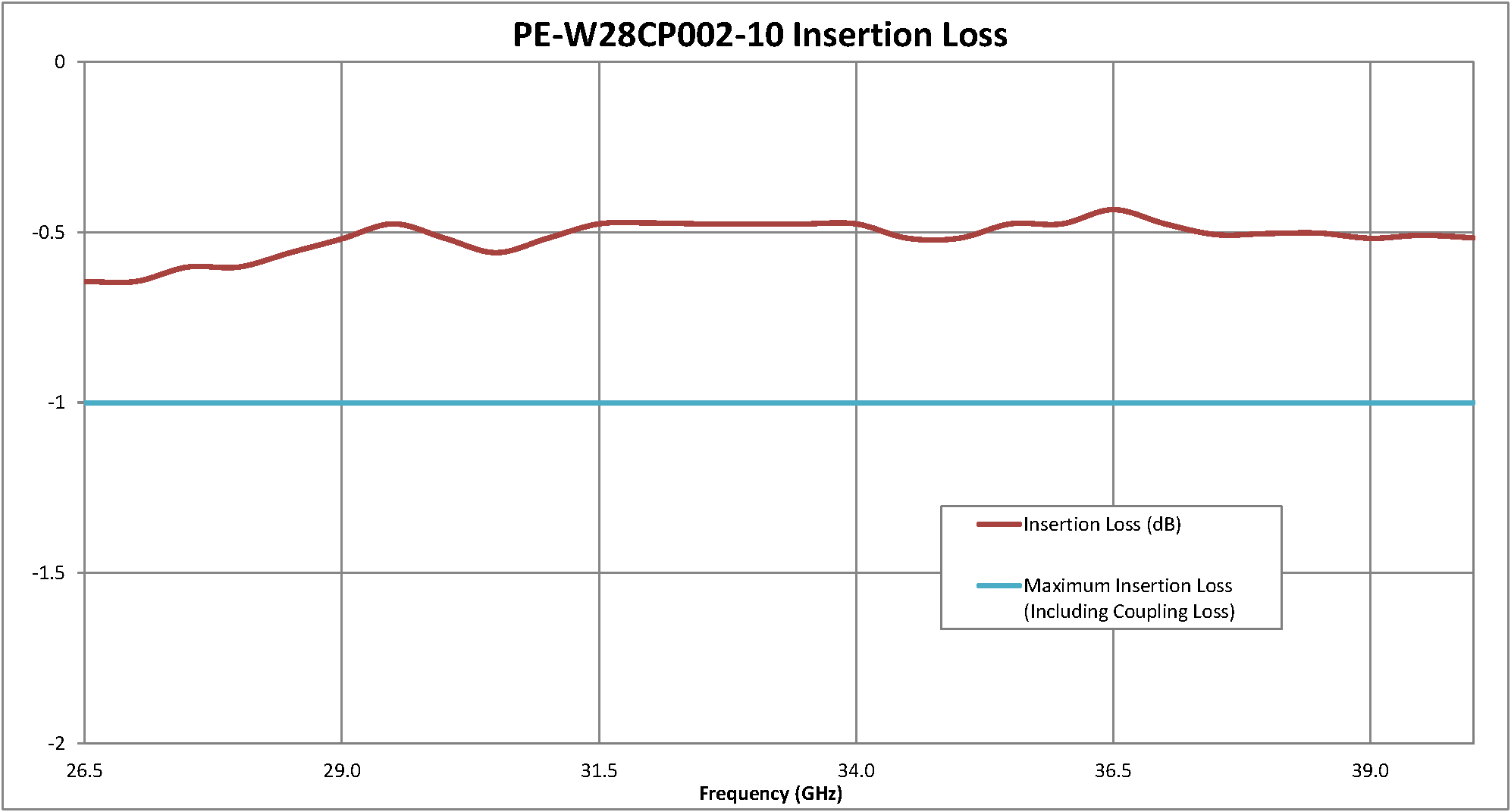

| PE-W28CP002-10典型性能参数 | |||
x
 |
|
PE-W28CP002-20 | WR-28 |
26.5-40 |
Ka频段 |
0.6 |
1.2:1 |
20.00 |
30.00 |
H平面 |
UG-599/U |
|
|||||||||||
 |
 |
||
 |
 |
||

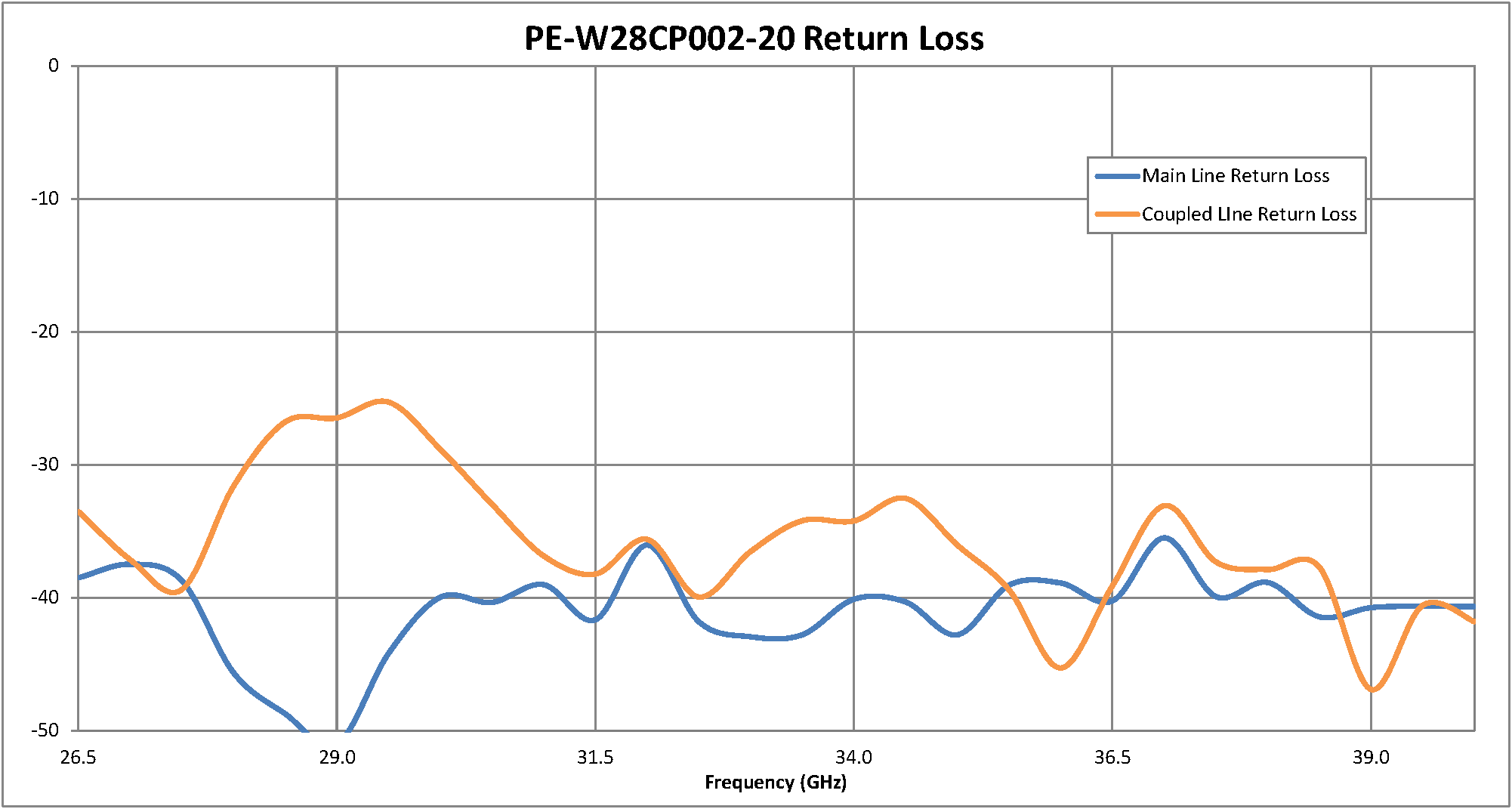

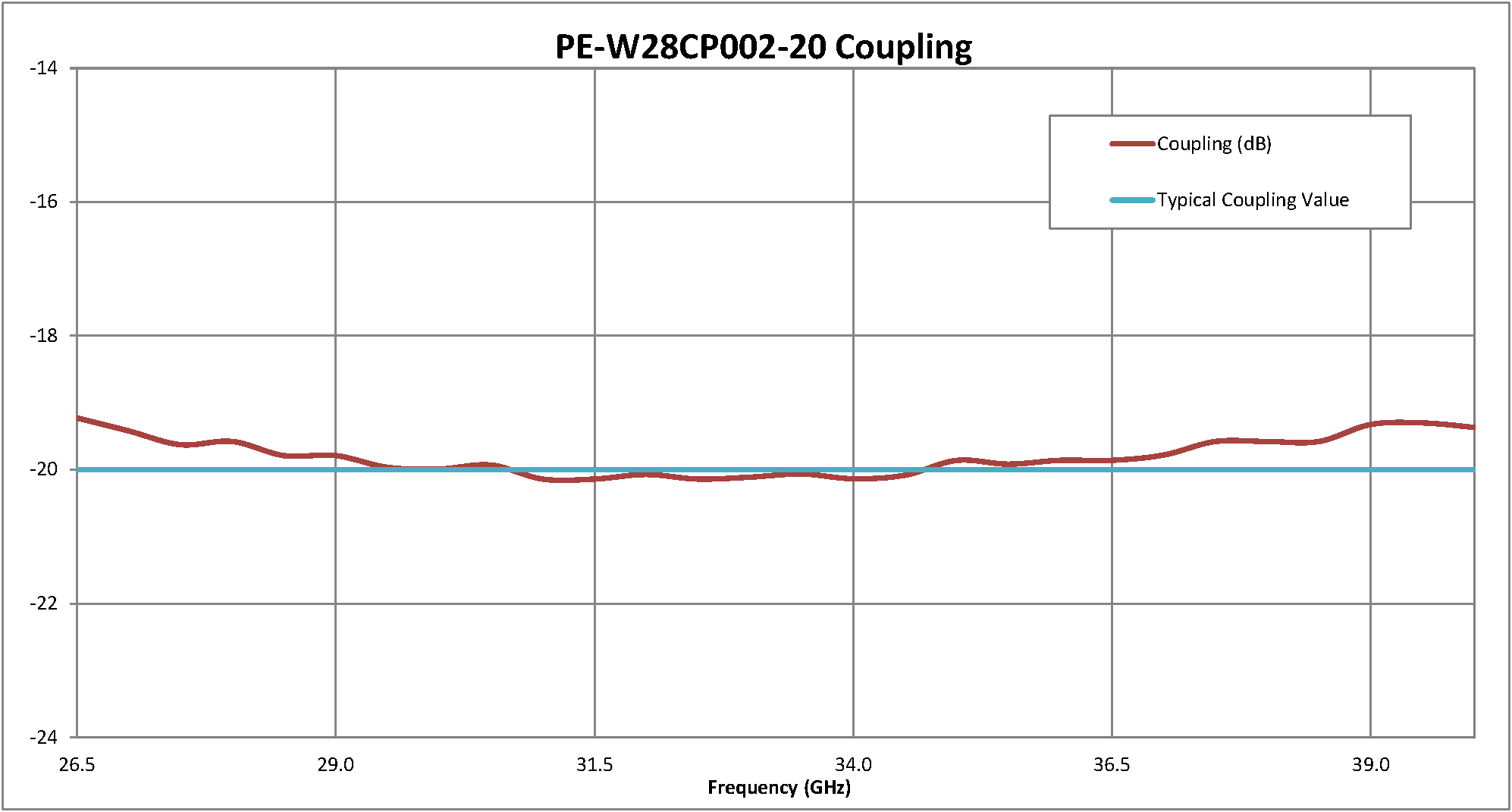

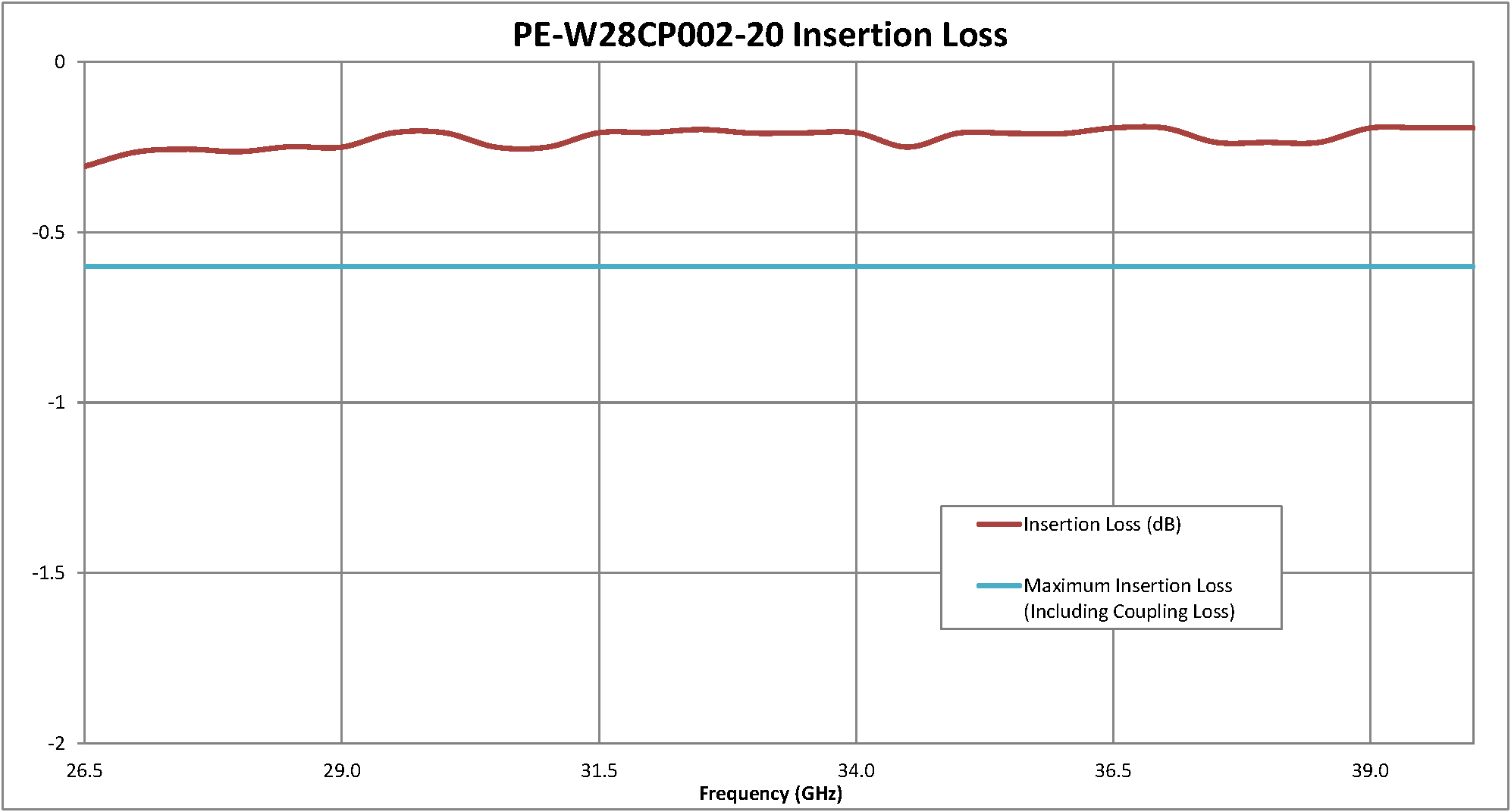

| PE-W28CP002-20典型性能参数 | |||
x
 |
|

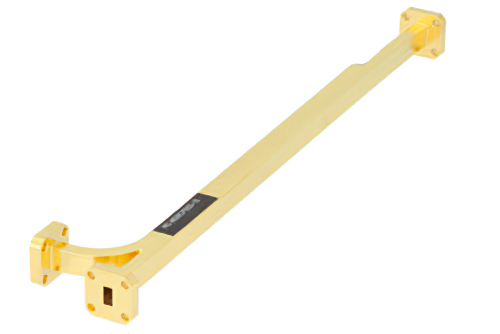

PE-W28CP003-10 | WR-28 |
26.5-40 |
Ka频段 |
1 |
1.2:1 |
10.00 |
30.00 |
E 平面 |
UG-599/U |
|
|||||||||||
 |
 |
||
 |
 |
||

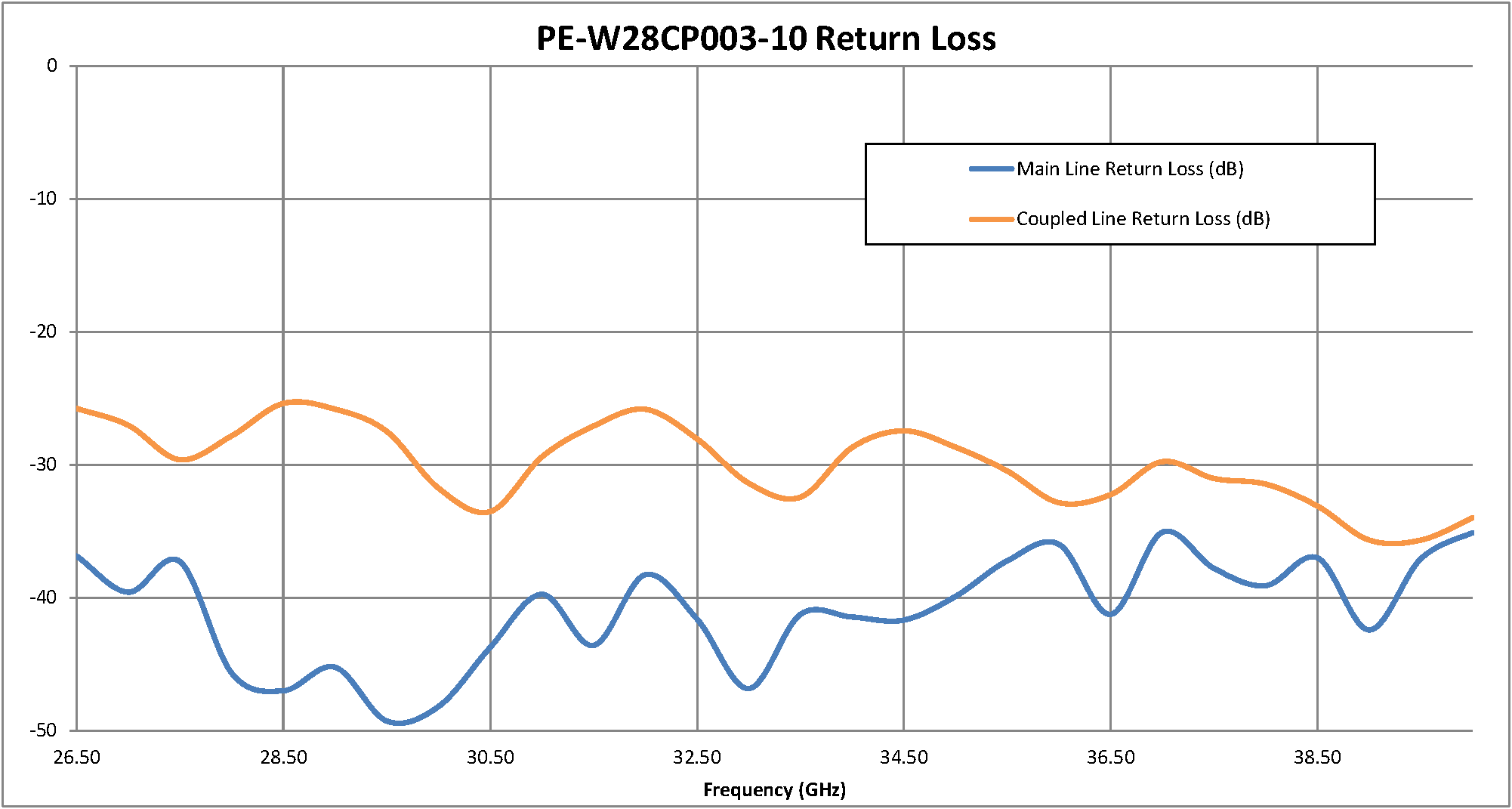

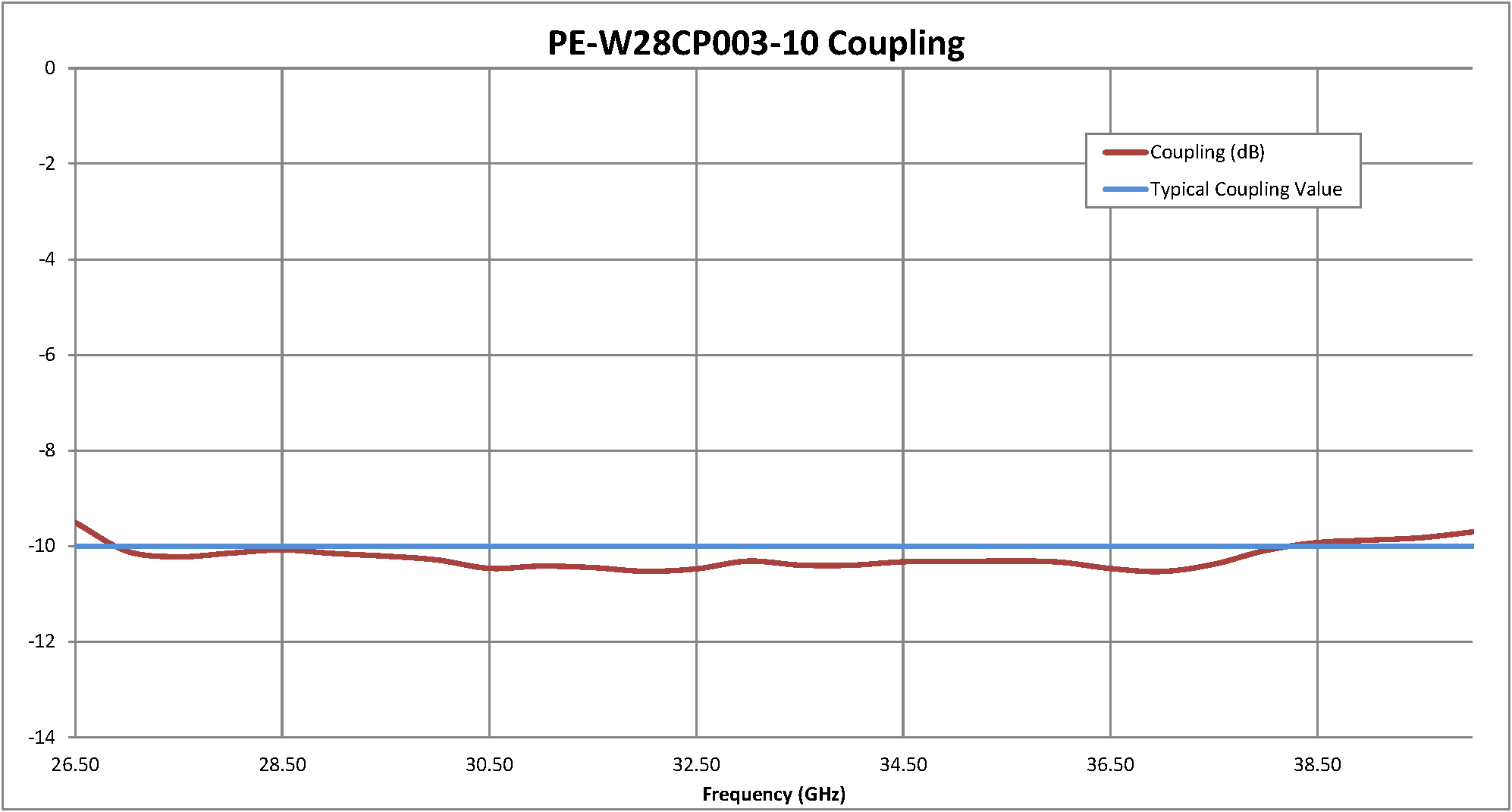

| PE-W28CP003-10典型性能参数 | |||
x
 |
|

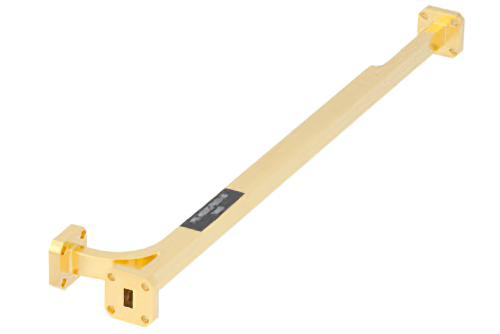

PE-W28CP003-20 | WR-28 |
26.5-40 |
Ka频段 |
0.6 |
1.2:1 |
20.00 |
30.00 |
E 平面 |
UG-599/U |
|
|||||||||||
 |
 |
||
 |
 |
||

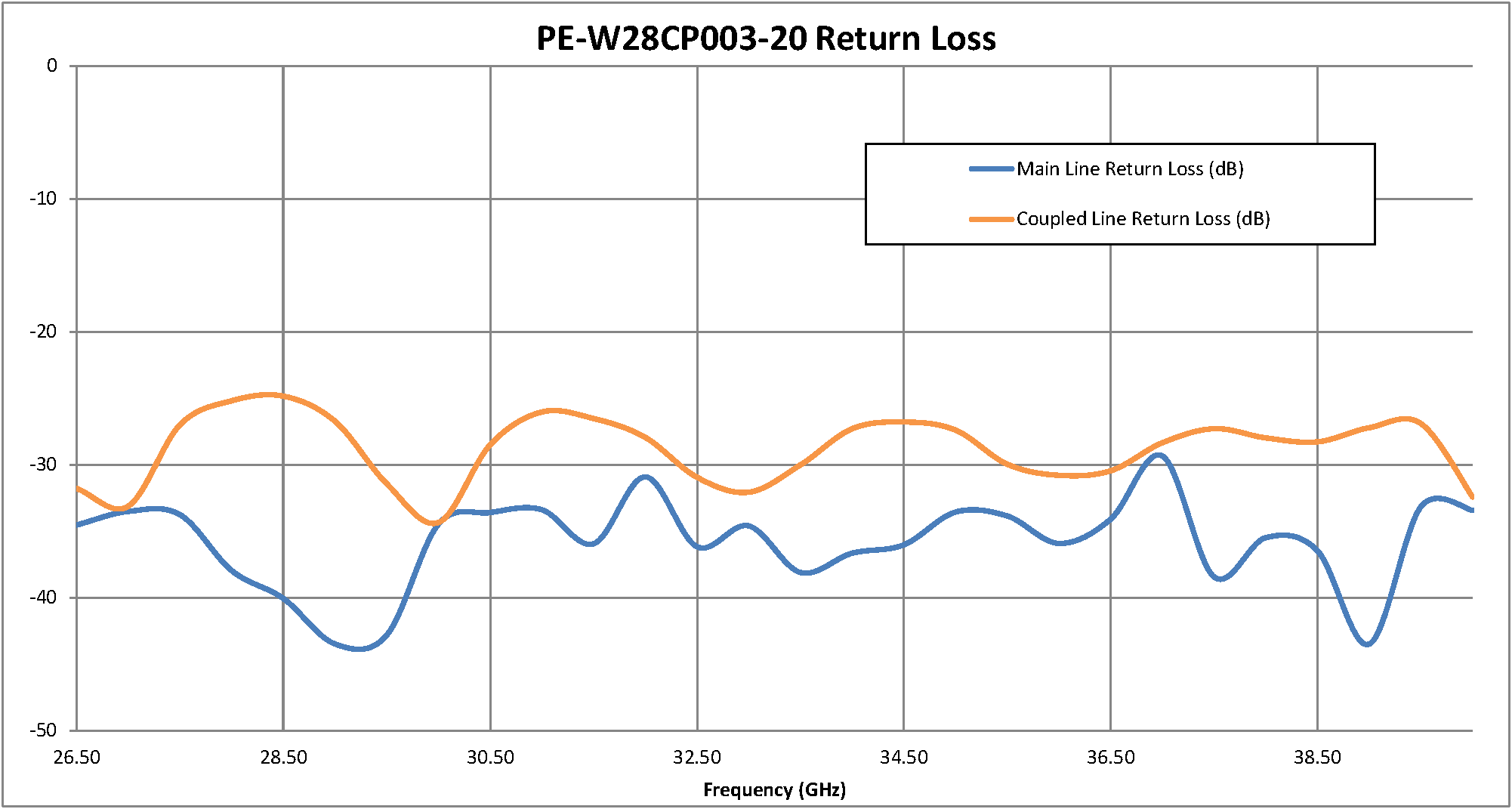

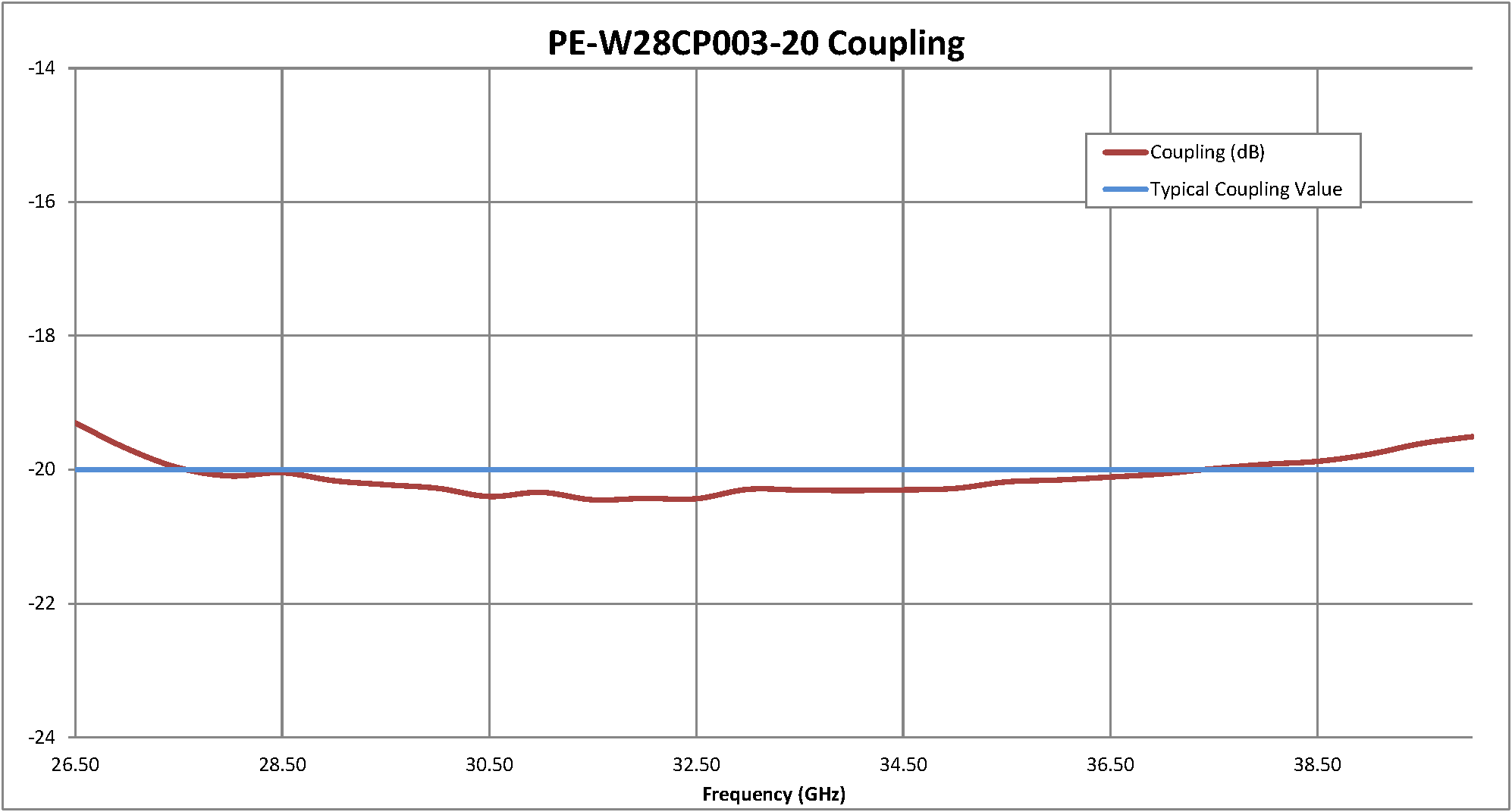

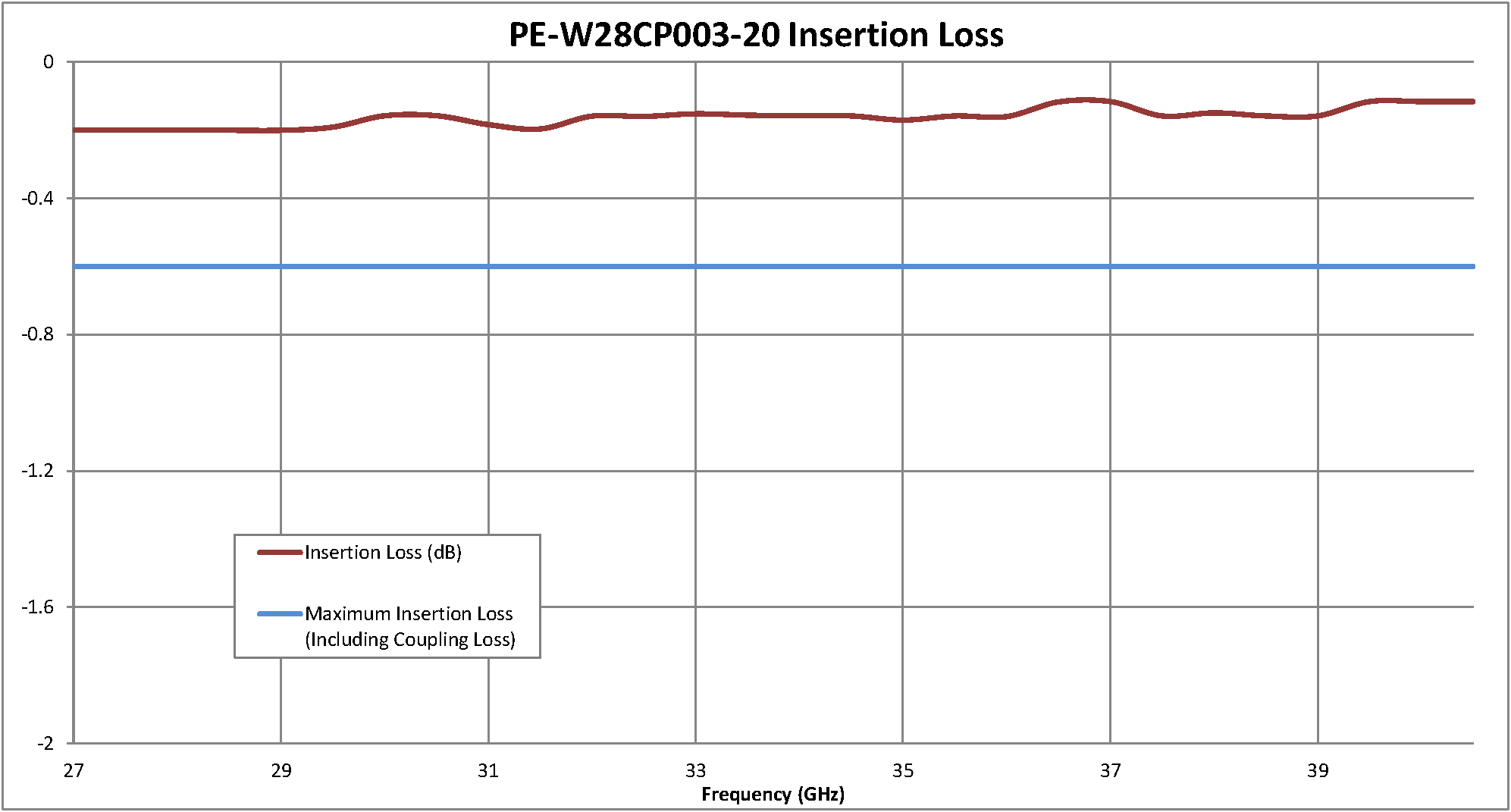

| PE-W28CP003-20典型性能参数 | |||
x
 |
|

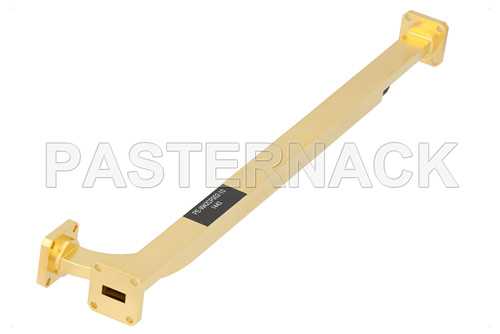

PE-W42CP002-10 | WR-42 |
18-26.5 |
K频段 |
1 |
1.2:1 |
10.00 |
30.00 |
H平面 |
UG-595/U |
|
|||||||||||
 |
 |
||
 |
 |
||

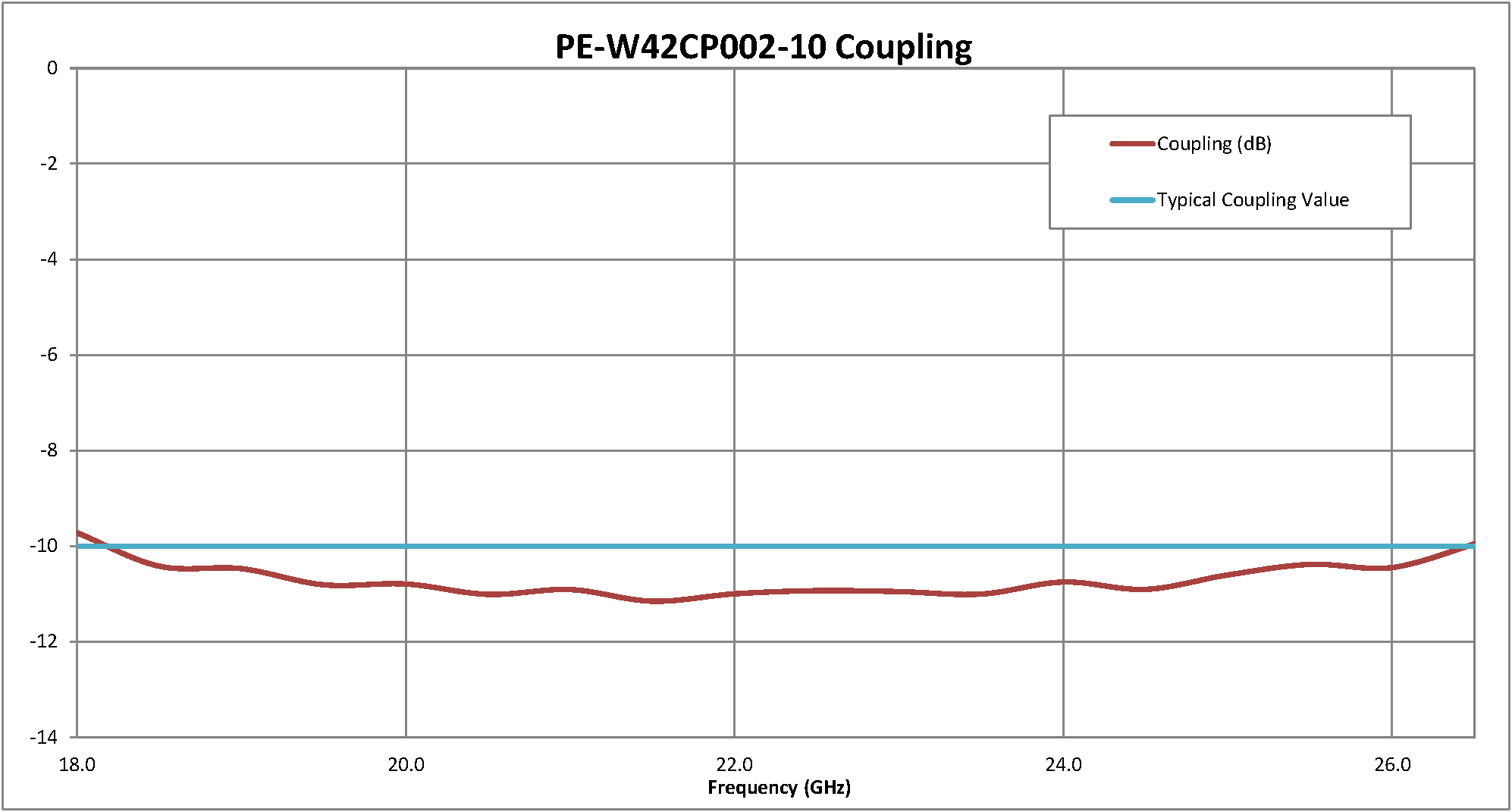

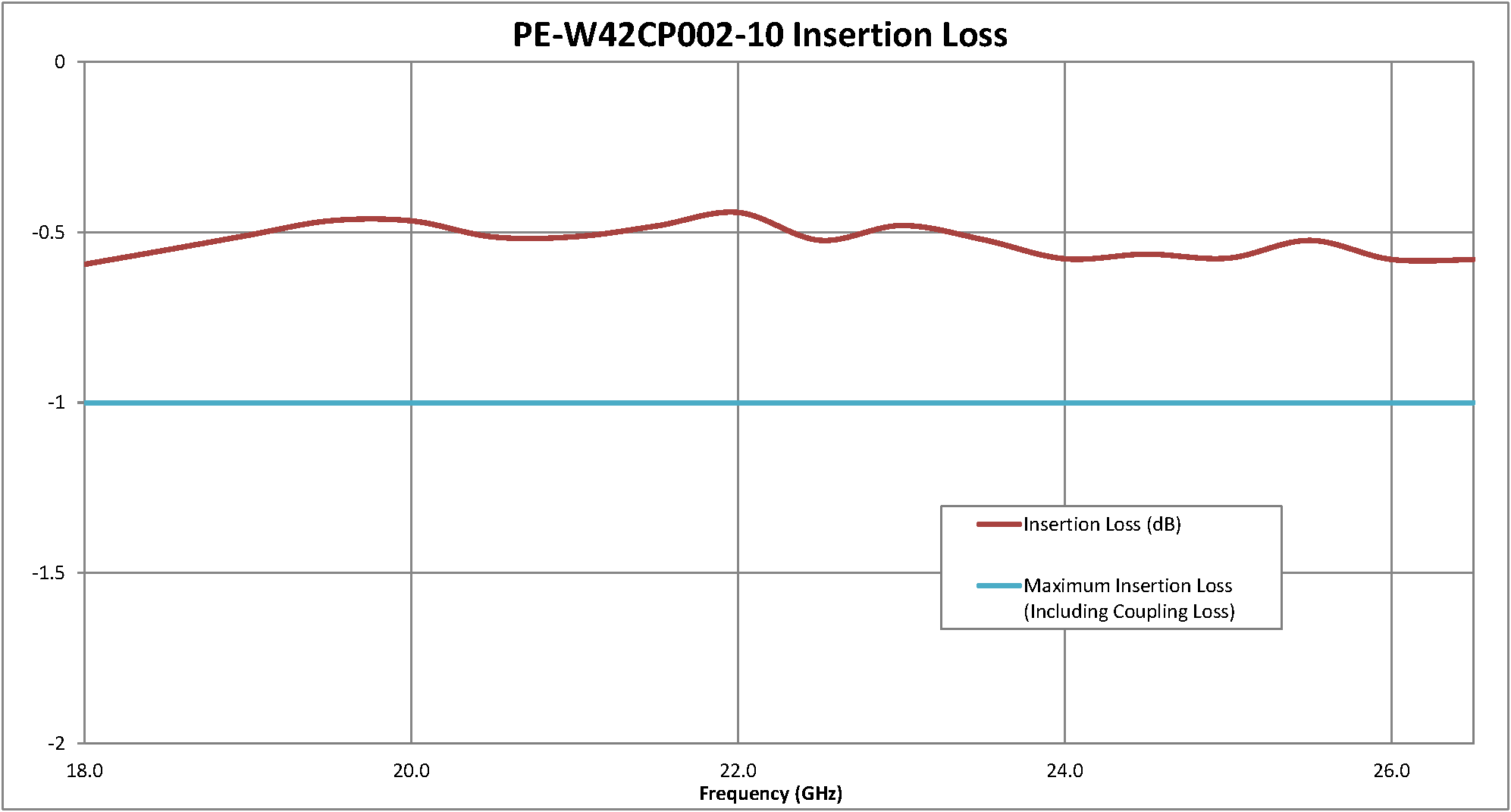

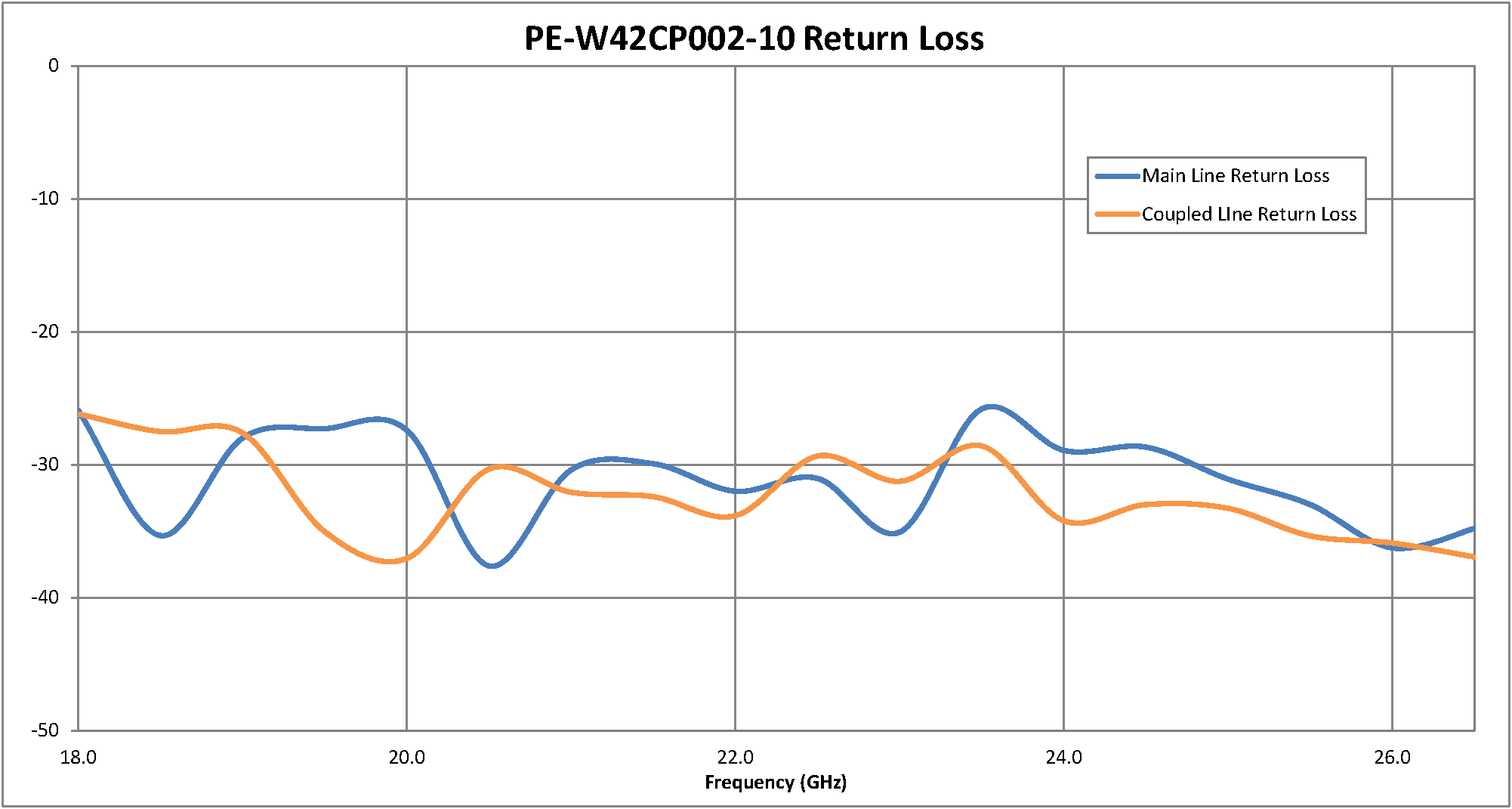

| PE-W42CP002-10典型性能参数 | |||
x
 |
|

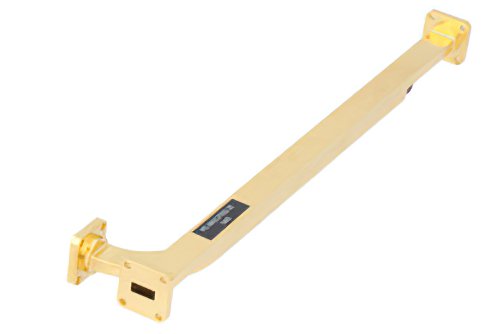

PE-W42CP002-20 | WR-42 |
18-26.5 |
K频段 |
0.6 |
1.2:1 |
20.00 |
30.00 |
H平面 |
UG-595/U |
|
|||||||||||
 |
 |
||
 |
 |
||

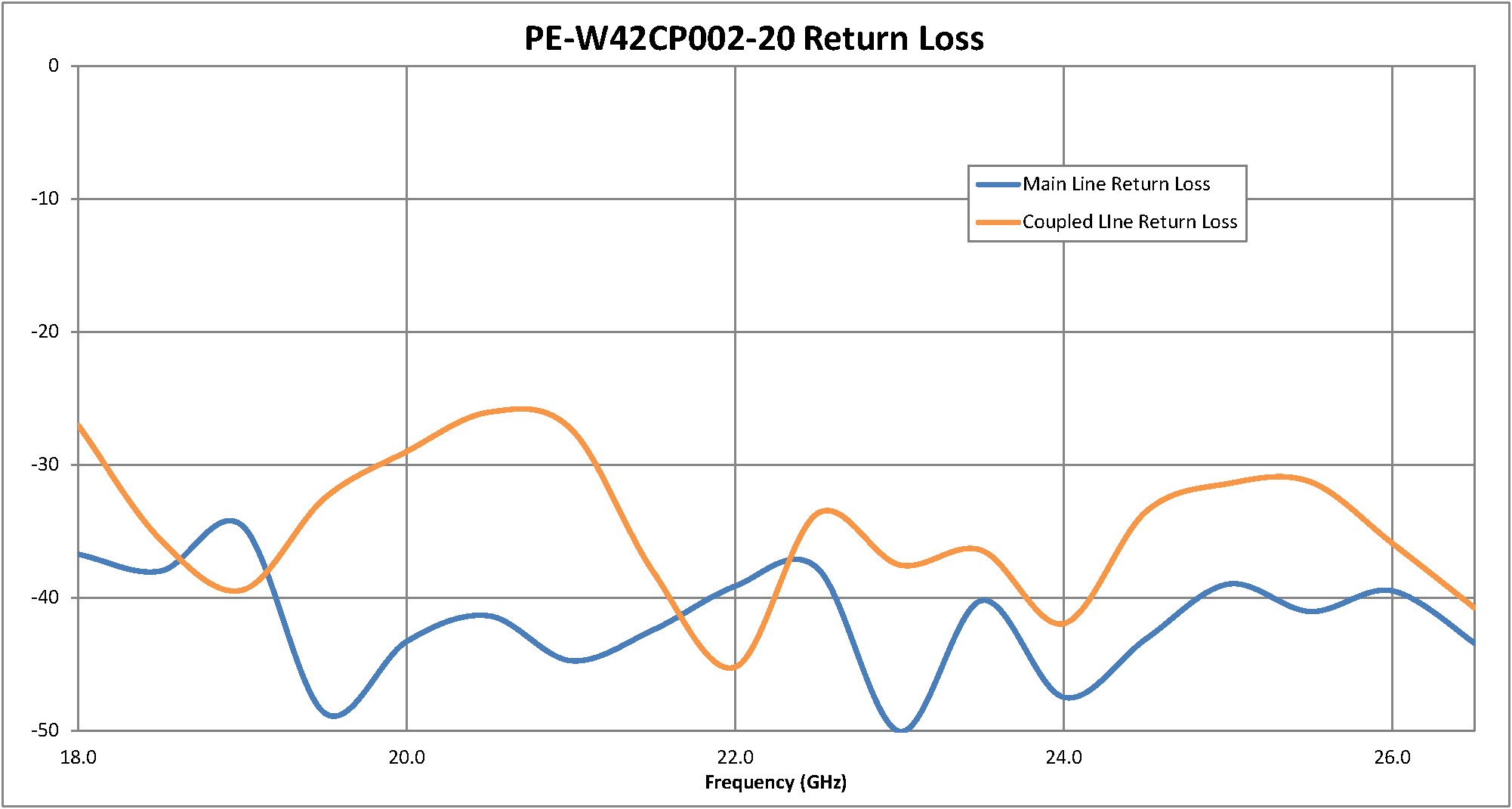

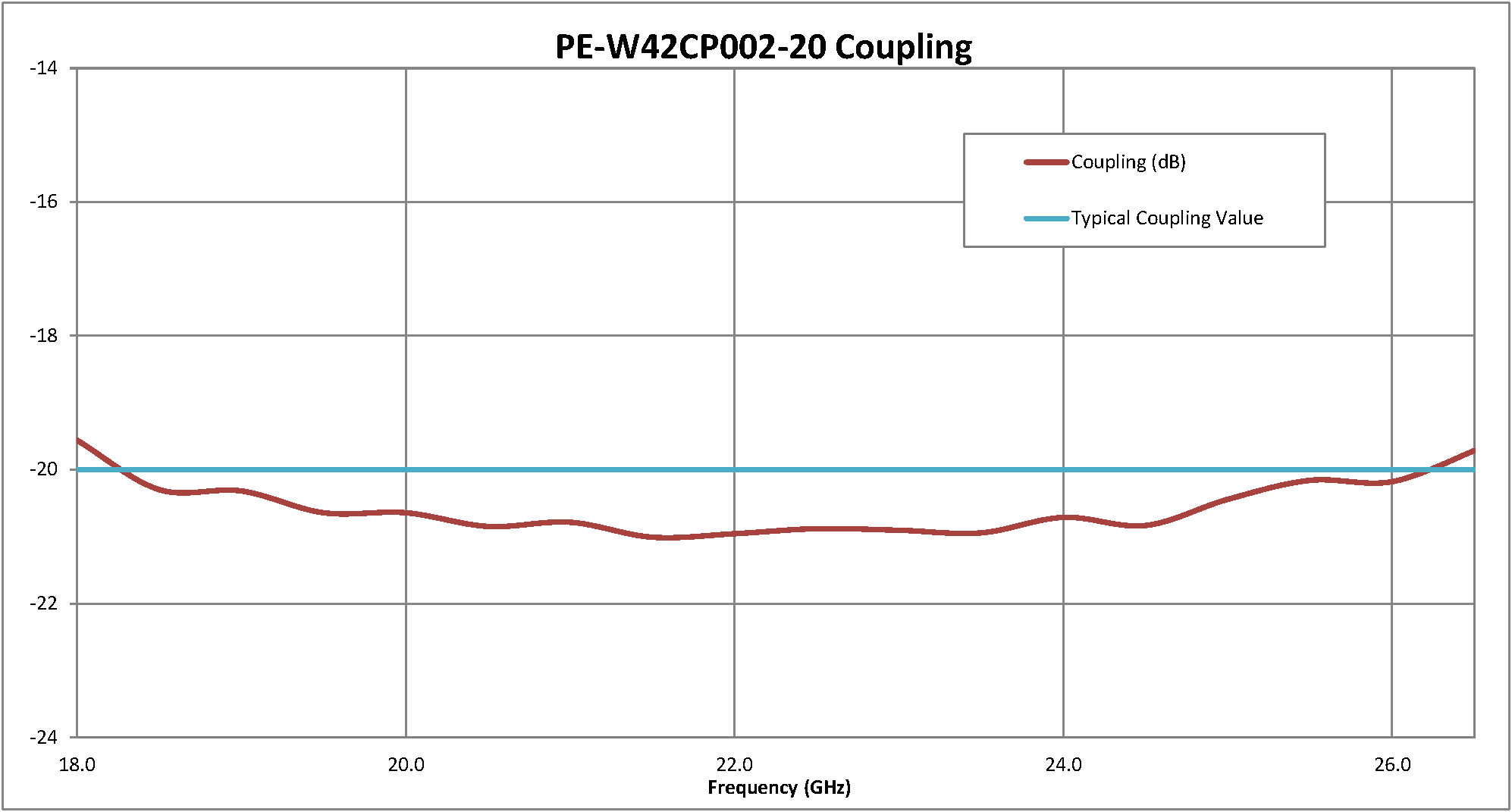

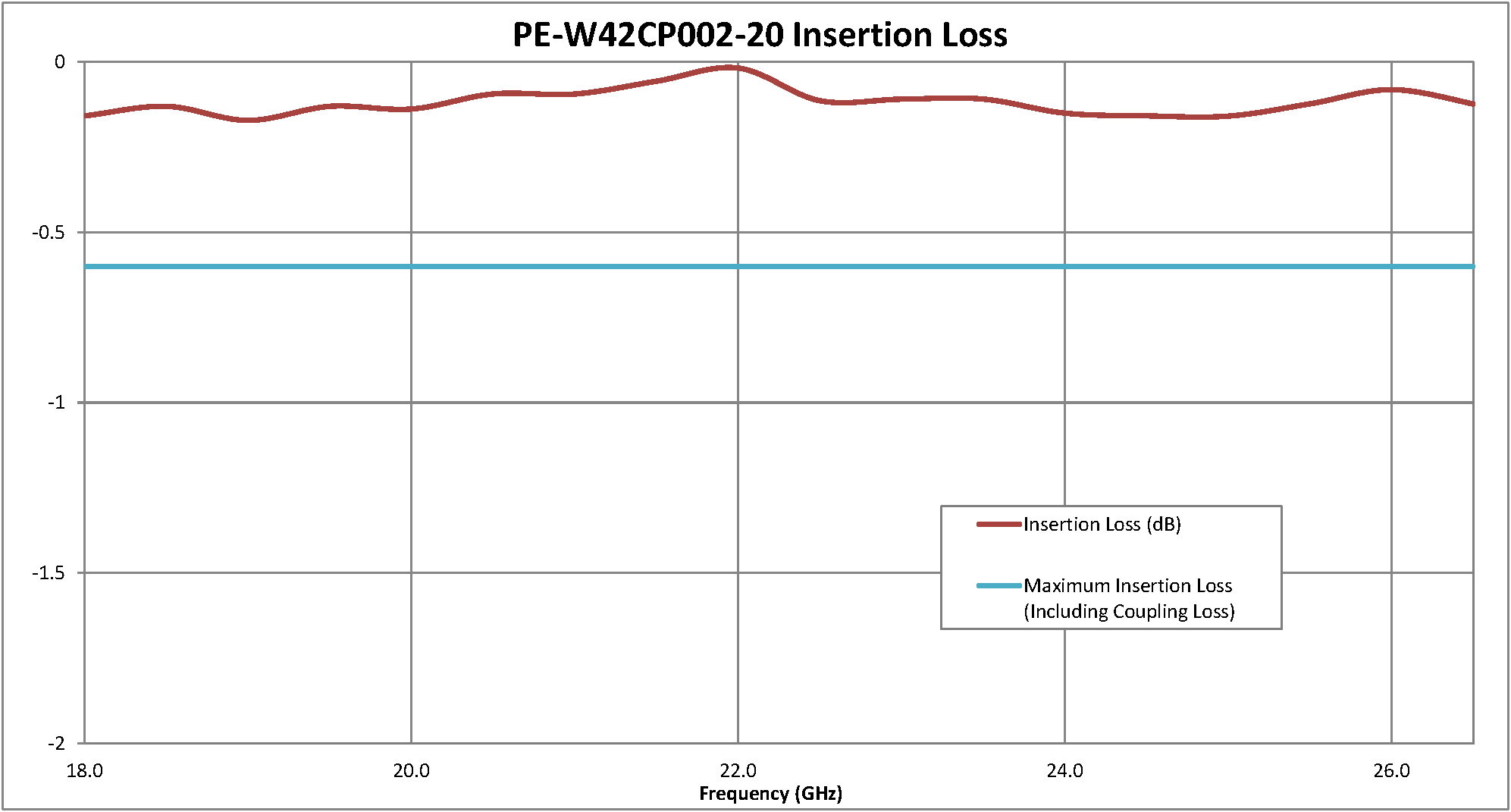

| PE-W42CP002-20典型性能参数 | |||
x
 |
|

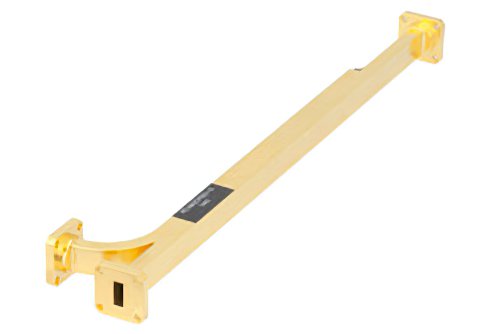

PE-W42CP003-10 | WR-42 |
18-26.5 |
K频段 |
1 |
1.2:1 |
10.00 |
30.00 |
E 平面 |
UG-595/U |
|
|||||||||||
 |
 |
||
 |
 |
||

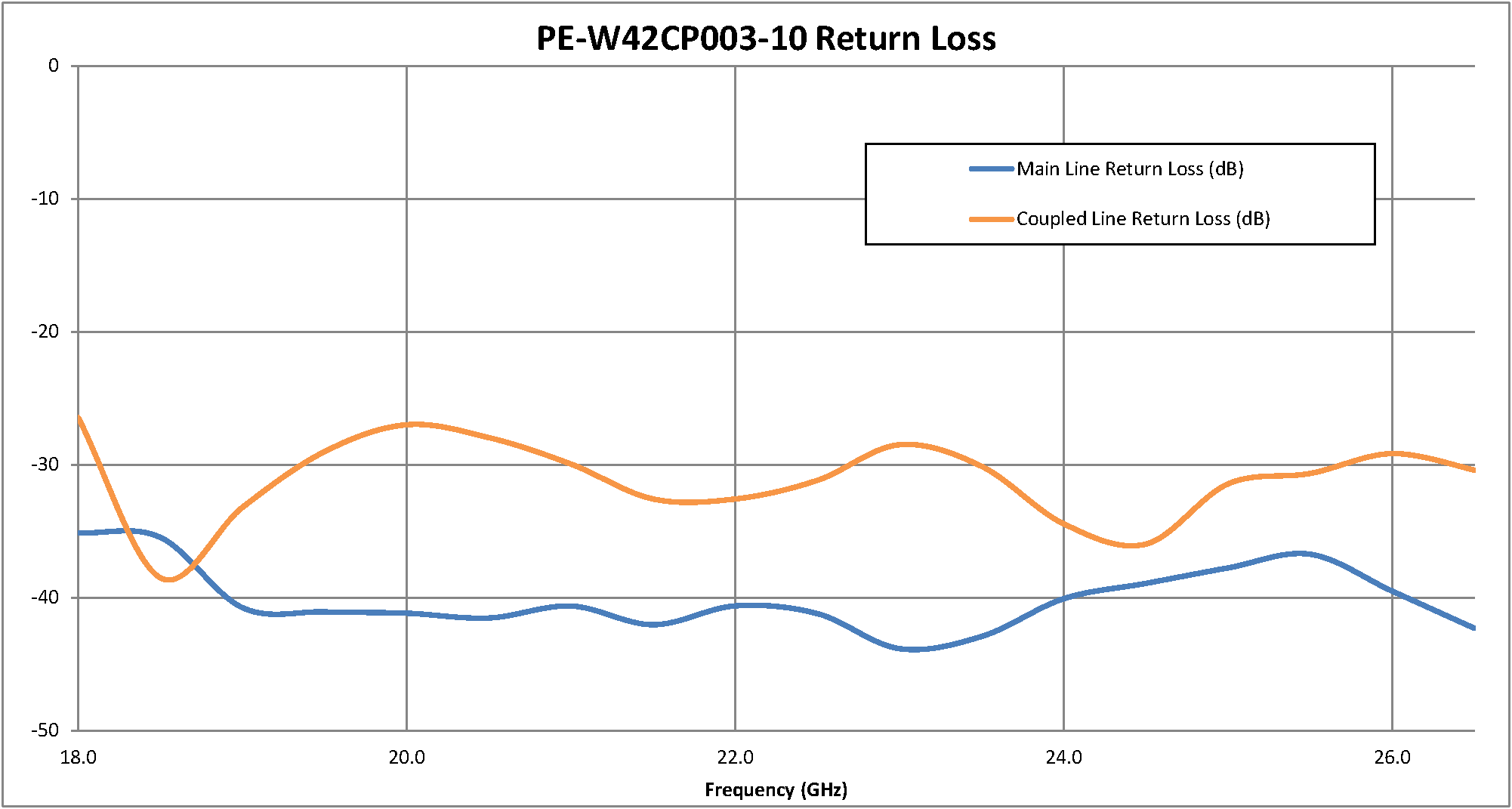

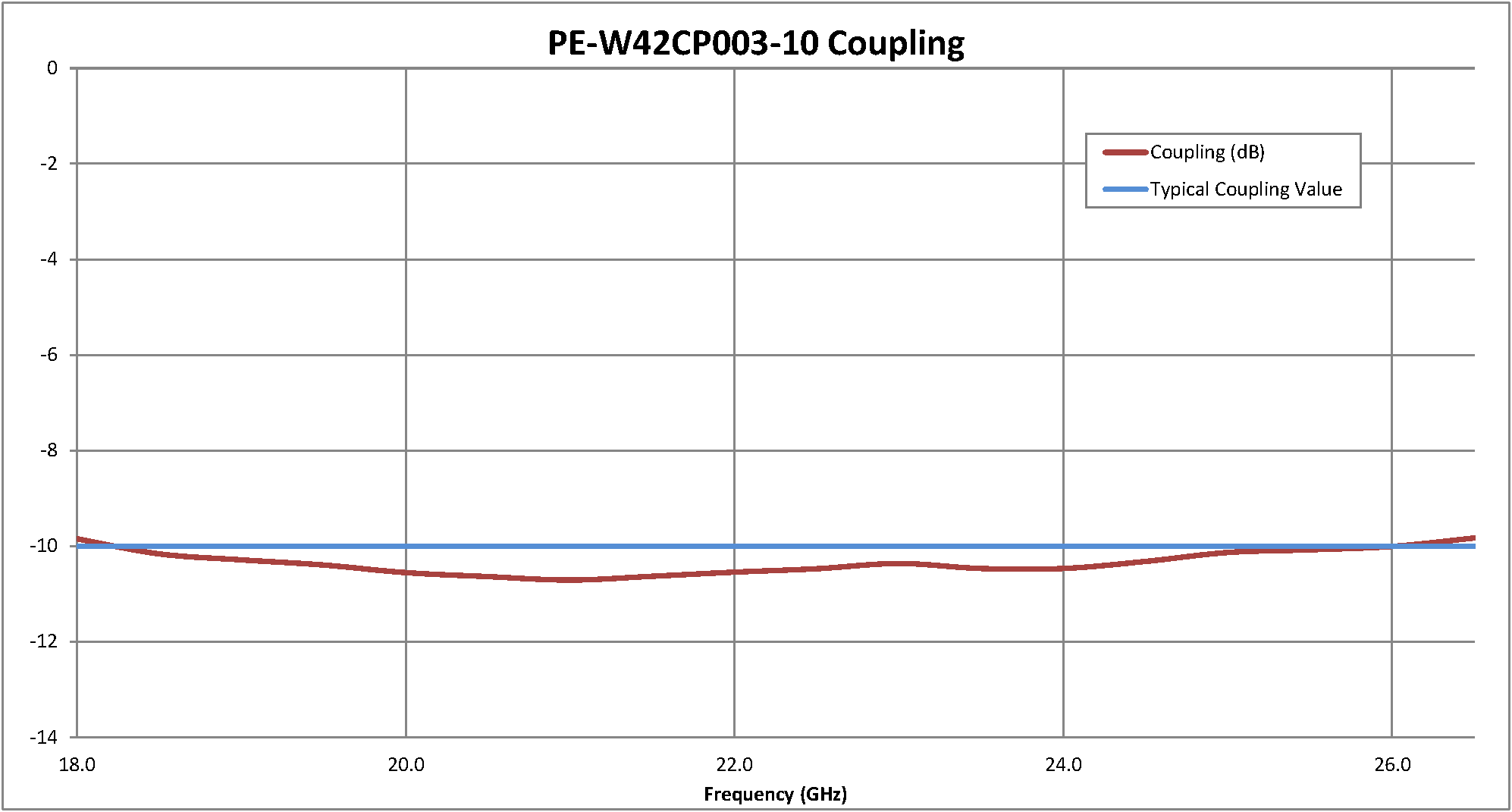

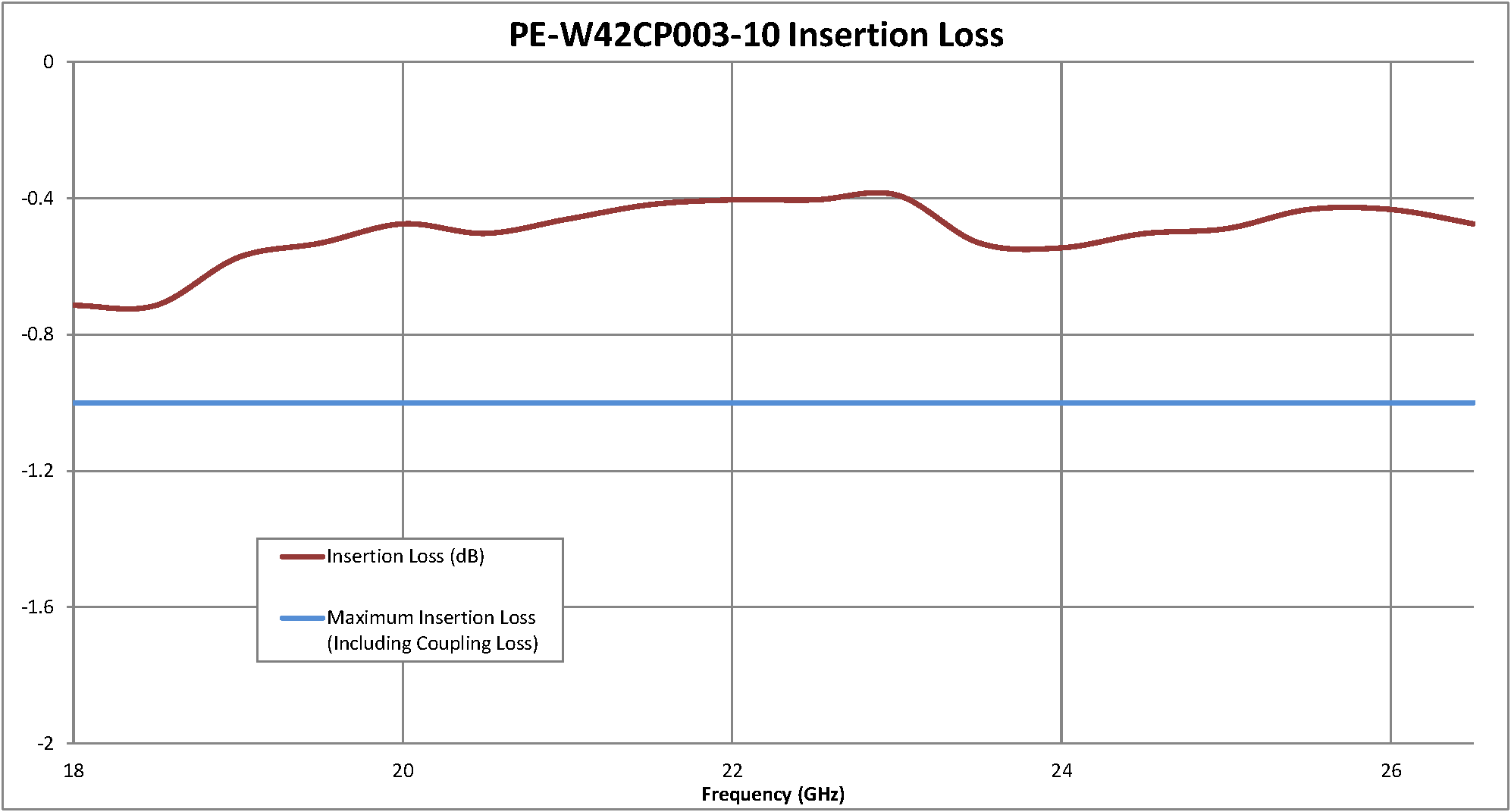

| PE-W42CP003-10典型性能参数 | |||
x
 |
|

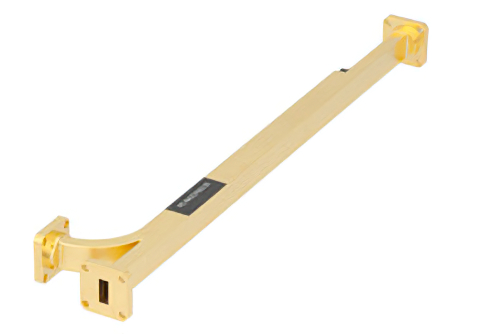

PE-W42CP003-20 | WR-42 |
18-26.5 |
K频段 |
0.6 |
1.2:1 |
20.00 |
30.00 |
E 平面 |
UG-595/U |
|
|||||||||||
 |
 |
||
 |
 |
||

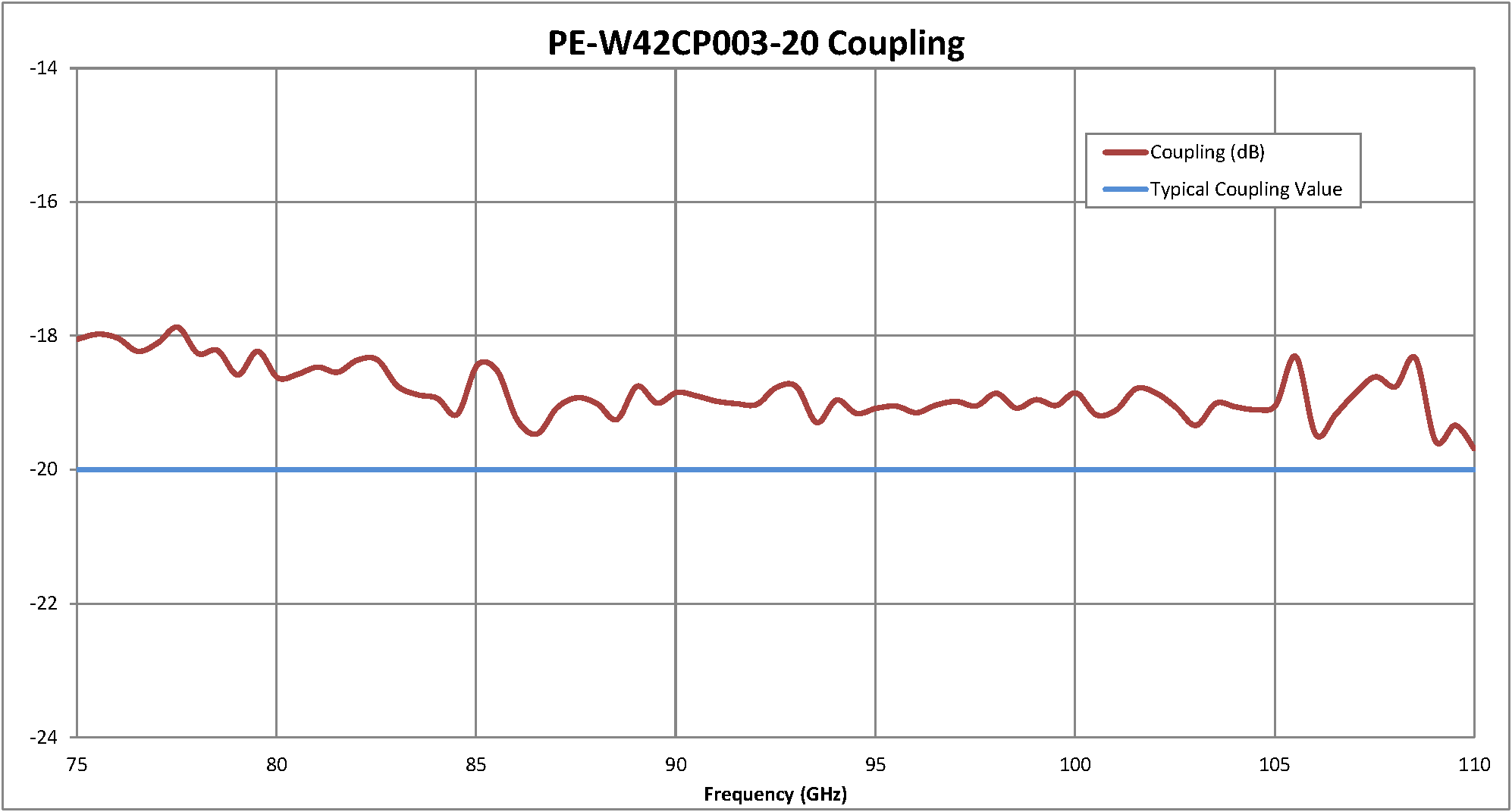

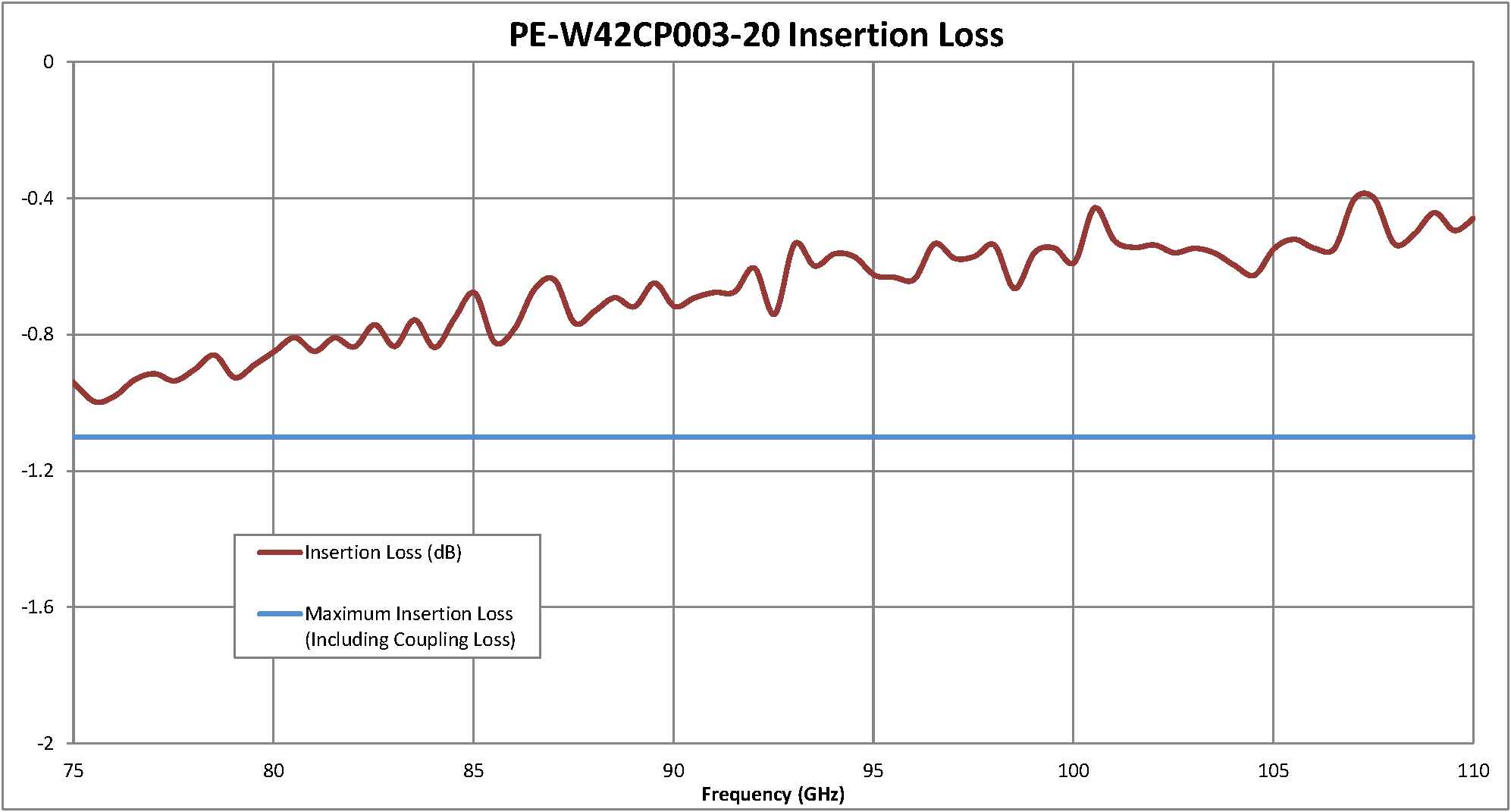

| PE-W42CP003-20典型性能参数 | |||
x
