Pasternack推出全新系列

X频段高增益功率放大器

产品特性
  • SMA连接器
  • 1瓦和4瓦放大器型号
  • 最大频率8至12 GHz
  • 密封模块
  • 基于GaAs pHEMT工艺
  • 绝对稳定
  • P1dB高功率输出：30至36 dBm
  • 小信号增益：低至30 dB
  • 高输出IP3（线性度）：38至44dBm
  • 增益平坦度：±0.5 至 1.0 dB
  • EAR99（无需出口许可证）

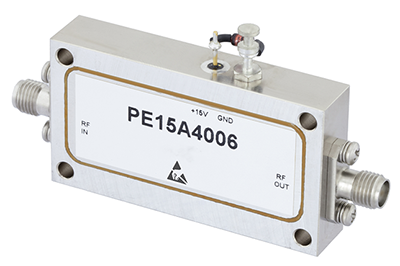

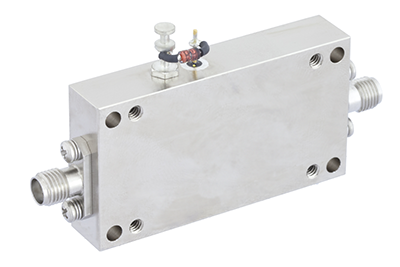

中功率放大器，1瓦，8.5 GHz至11 GHz，增益30 dB， IP3 38 dBm，噪声系数3 dB，SMA

点击购买 PE15A4006

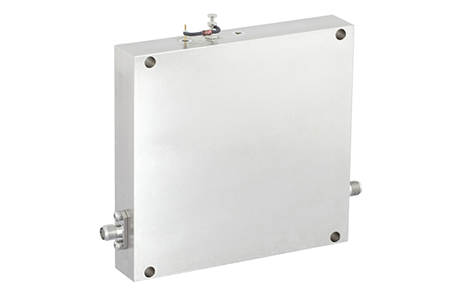

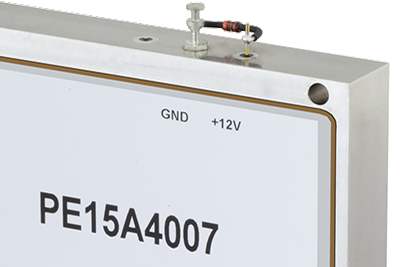

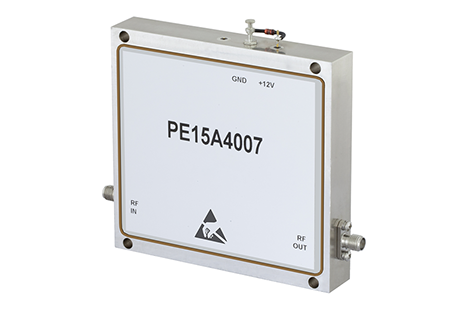

中功率放大器，4瓦，8.5 GHz至11 GHz，增益30 dB，IP3 45 dBm，噪声系数5 dB，SMA

点击购买PE15A4007

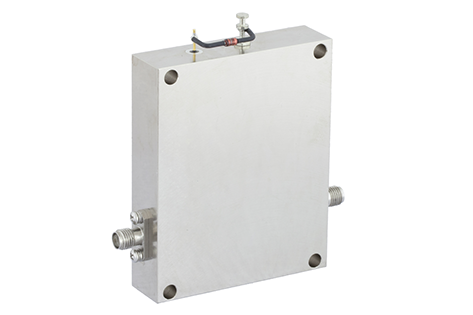

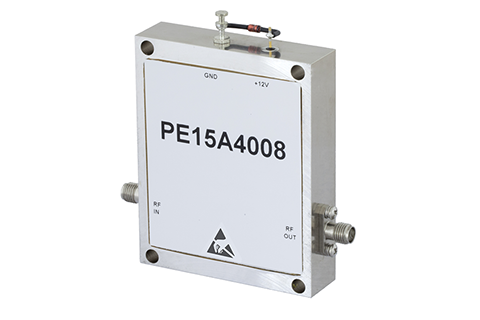

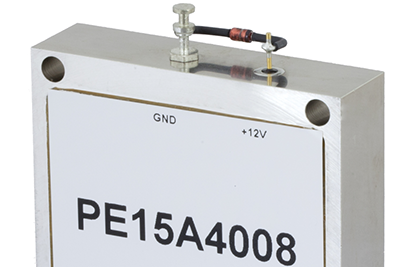

中功率高增益放大器，1瓦，8 GHz至12 GHz，增益41 dB，噪声系数3.5 dB，SMA

点击购买 PE15A4008

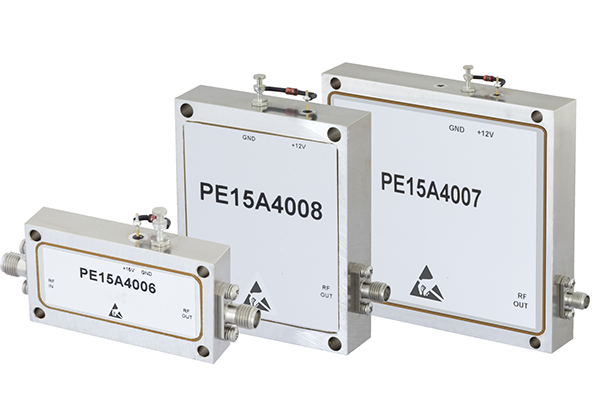

X频段高增益功率放大器

Pasternack全新X频段高增益功率放大器采用密封金属外壳封装，具有高增益、增益平坦度、高线性度和较大的动态范围等出色性能。这些功率放大器性能卓越，使用混合微波集成电路设计和先进的GaAs PHEMT元件。

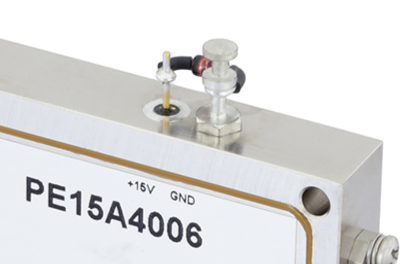

带有SMA连接器的放大器模块性能绝对稳定，内置电压调节、偏置测序和反向偏置保护，进一步提高了可靠性。高增益射频放大器的过电压保护安装在外部，便于维修。这些高可靠性放大器内部完美匹配50欧姆输入和输出，无需任何额外的外部灵敏射频调谐元件。

Pasternack全新X频段高增益功率放大器完美适用于频率范围为8至12 GHz的高线性度应用。这些射频放大器具有-30°C和+70°C的较大工作温度范围，提供30至41 dB的小信号增益。以上Pasternack高增益放大器具有0.50 dB至1.0 dB的出色增益平坦度范围，最高IP3输出性能可达44 dBm。Pasternack全新射频放大器根据不同配置，有1瓦和4瓦两种。

Pasternack 射频 放大器零件 #
参数（典型值） 部件 PE15A4006 PE15A4007 PE15A4008
放大器频率范围 GHz 8.5 - 11 8.5 - 11 8.0 - 12
小信号增益 dB 30 30 41
增益平坦度 dB ±0.5 ±0.75 ±1.0
P1dB输出功率 dBm 30 36 30
输出 IP3（线性） dBm 38 45
噪声系数 dB 3 5 3.5
输入电压驻波比 1.7:1 1.8:1 2:1
输出电压驻波比 1.7:1 1.8:1 2:1
直流电源电压 V 15 12 12
电源电流 A 0.9 4.5 1.2
工作温度范围 °C -30 to +60 -30 to +60 -30 to +70
