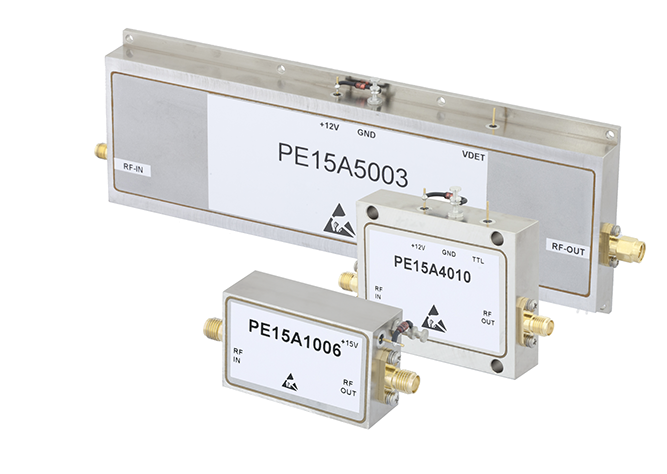

Pasternack推出全新系列

L频段和S频段高增益放大器，覆盖频率范围1.2至1.4 GHz和3.1至3.5 GHz

产品特性

  • SMA连接器，50欧姆输入/输出
  • 10瓦和20瓦高增益固态功率放大器、低噪声放大器和功率驱动放大器
  • 频率范围1.2至1.4 GHz和3.1至3.5 GHz
  • 密封模块
  • 基于GaAs pHEMT工艺
  • 绝对稳定
  • 高功率输出：28至43 dBm
  • 高增益：低至40 dB
  • 低噪声系数：1.1 dB及1.5 dB，低噪声放大器型号
  • 增益平坦度：±0.5至1.5 dB
  • EAR99（无需出口许可证）

一件起发，当天发货！

1.2 GHz至1.4 GHz（L频段）高增益放大器

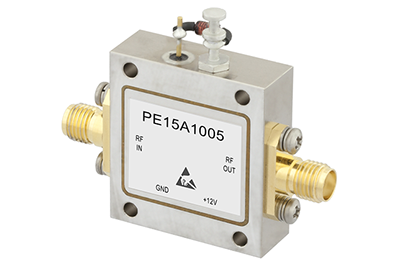

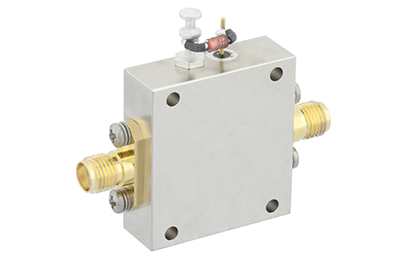

低噪声高增益放大器，1.2 GHz至1.4 GHz，增益40 dB，噪声系数1.5 dB，30 mW，SMA
噪声系数
信号增益/回波损耗
点击购买: PE15A1005

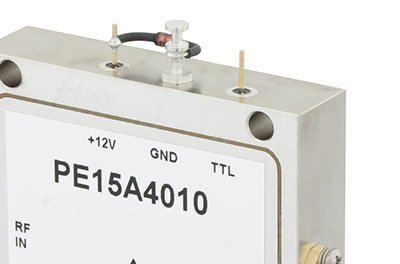

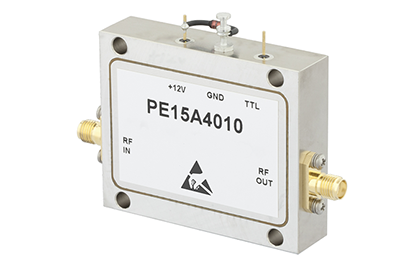

中等功率高增益放大器，1.2 GHz至1.4 GHz，增益46 dB，噪声系数10 dB，600 mW，SMA
饱和输出功率
信号增益/回波损耗
点击购买: PE15A4010

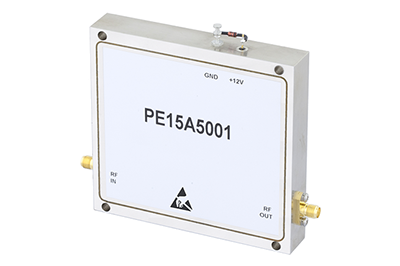

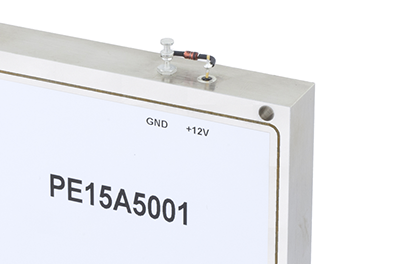

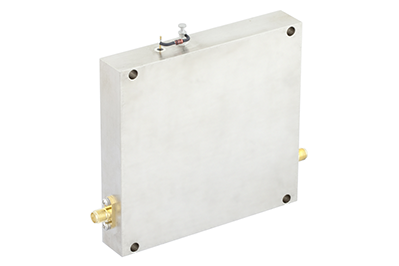

高功率高增益放大器，1.2 GHz至1.4 GHz，增益40 dB，10W，SMA
P1dB输出功率
信号增益/回波损耗
点击购买: PE15A5001

3.1 GHz至3.5 GHz（S频段）高增益放大器

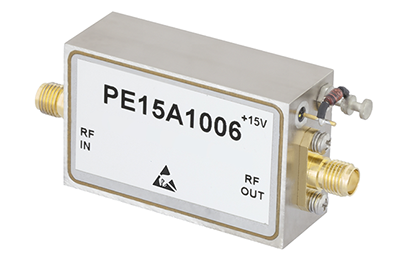

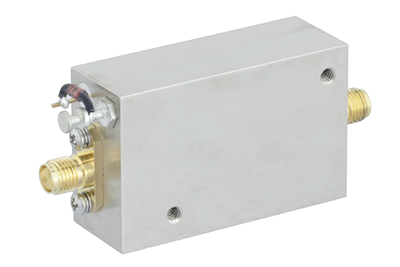

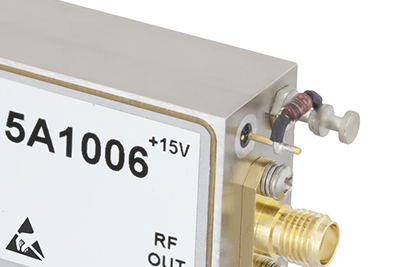

低噪声高增益放大器，3.1 GHz至3.5 GHz，增益40 dB，噪声系数1.1 dB，30 mW，SMA
噪声系数
信号增益/回波损耗
点击购买: PE15A1006

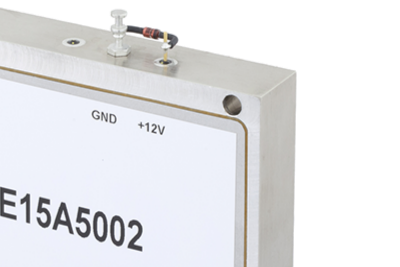

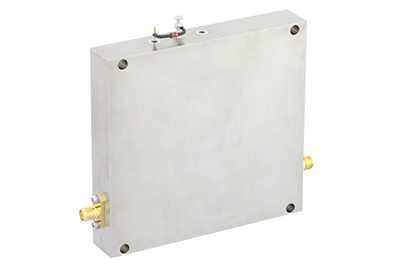

高功率高增益放大器，3.1 GHz至3.5 GHz，增益45 dB，噪声系数4 dB，10W，SMA
P1dB输出功率
信号增益/回波损耗
点击购买: PE15A5002

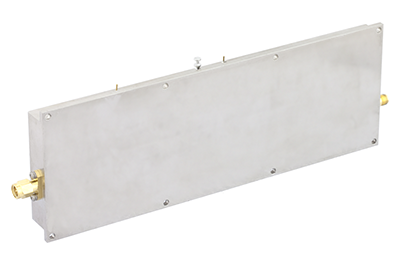

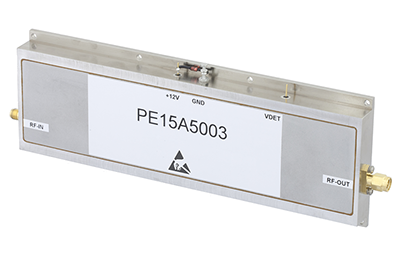

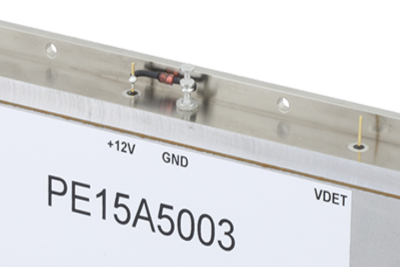

高功率高增益放大器，3.1 GHz至3.5 GHz，增益47 dB，噪声系数3.5 dB，16W，SMA
饱和输出功率
信号增益/回波损耗
点击购买: PE15A5003

L频段和S频段高增益放大器，覆盖1.2至1.4 GHz和3.1至3.5 GHz频率范围

Pasternack 射频 放大器零件 #
参数（典型值） 部件 PE15A1005 PE15A4010 PE15A5001 PE15A1006 PE15A5002 PE15A5003
放大器频率范围 GHz 1.2 -1.4 1.2 -1.4 1.2 -1.4 3.1 - 3.5 3.1 - 3.5 3.1 - 3.5
小信号增益 dB 40 46 40 40 45 47
增益平坦度 dB +/-0.75 +/-0.5 +/-0.3 +/-0.3 +/-1.5 +/-1.5
P1dB输出功率 dBm 15 40 15 43
饱和输出功率 dBm 28 40
噪声系数 dB 1.5 2 1.1 4 3.5
输入电压驻波比 2:01 2:01 2:01 1.5:1 1.5:1 1.5:1
输出电压驻波比 2:01 2:01 2:01 1.5:1 1.5:1 1.5:1
直流电源电压 Volts 13.2 12 12 15 15 12
电源电流 mA 250 400 4,000 170 5,000 9,000

Pasternack L频段和S频段高增益放大器一件起发,当天发货！

Pasternack 全新L频段和S频段高增益放大器覆盖频率范围1.2至1.4 GHz和3.1至3.5 GHz，专门用于商业和军事雷达应用，以及观测卫星和通信系统。Pasternack全新高增益放大器模块针对1.2至1.4 GHz和3.1至3.5 GHz频率范围的雷达应用进行了优化，采用密封金属外壳封装，具有高增益、增益平坦度、高输出功率和低噪声等出色性能。射频放大器采用混合微波集成电路设计和先进的GaAs pHEMT工艺，保证生产模块的绝对稳定性。这些射频放大器还设计有内置电压调节、偏置测序和反向偏置保护，以提高可靠性，过电压保护安装在外部，便于维修。

这些射频放大器属于EAR99类商品（无需出口许可证）。
